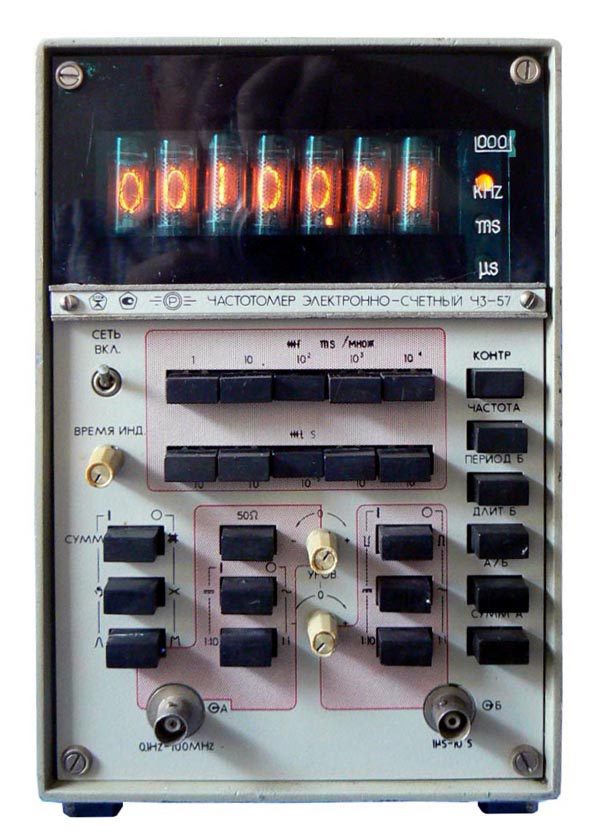

Частотомер Меридиан Ч3-57
Частотомер электронно-счетный Ч3-57 предназначен для:
| Ч3-57 | 89 131 ₽ | ||
Купить Ч3-57 на РадиоЛоцман.Цены
Подробное описание
- измерения частоты синусоидальных и частоты следования импульсных сигналов;
- измерения периода синусоидальных и периода следования импульсных сигналов;
- измерения длительности импульсов;
- измерения отношения частот электрических сигналов;
- счета числа электрических сигналов;
- выдачи сигнала опорной частоты;
- выдачи информации о результатах измерения на регистрирующее устройство.
Прибор может использоваться для настройки, испытаний и калибровки различного рода приемо-передающих трактов, фильтров для настройки систем связи и других устройств.
Технические характеристики Ч3-57
|
Параметры
|
Значения
|
|||
|
Измерения
по входу А |
Диапазон измеряемых частот синусоидальных сигналов
и частот следования импульсных сигналов любой полярности |
0.1 Гц … 100 МГц
|
||
|
Напряжение
входного сигнала |
синусоидальной формы
|
0.1 … 10 В эфф
|
||
|
импульсной формы
|
0.3 … 10 В
|
|||
|
Минимальная длительность импульса входного сигнала
|
5 нс
|
|||
|
Время счета
|
1, 10, 102, 103 и 104 мс
|
|||
|
Относительная погрешность измерения частоты
синусоидальных и импульсных сигналов |
не более ±(δо+1/fизм·tсч)
|
|||
|
где
δо – относительная погрешность по частоте fизм – измеряемая частота, Гц tсч – время счета, с |
||||
|
Опорный
кварцевый генератор |
Номинальное значение частоты
|
5 МГц
|
||
|
Погрешность установки частоты при выпуске прибора
|
не более ±2·10–8
|
|||
|
Относительная
погрешность по частоте |
за 30 сут
|
не более ±1.5·10–7
|
||
|
за 6 мес
|
не более ±2.5·10–7
|
|||
|
за 12 мес
|
не более ±5·10–7
|
|||
|
Температурный коэффициент частоты
|
не более ±1·10–9 1/°С
|
|||
|
Измерения
по входу Б |
Диапазон измеряемых усредненных периодов сигналов
синусоидальной и импульсной формы любой полярности |
1 мкс … 104 с
(1 МГц …10–4 Гц) |
||
|
Напряжение
входного сигнала |
синусоидальной формы
|
0.1 … 10 В эфф
|
||
|
импульсной формы
|
0.3 … 30 В
|
|||
|
Минимальная длительность импульса входного сигнала
|
100 нс
|
|||
|
Число усредняемых периодов (множитель периода)
|
10, 102, 103, 104
|
|||
|
Период тактовой частоты или частоты заполнения
(метки времени) |
10–7, 10–6, 10–5, 10–4 и 10–3 с
|
|||
|
Относительная погрешность измерения периода
|
не более ±(δо+δз/n+Tтакт/n·Tизм)
|
|||
|
где
δз – относительная погрешность уровня запуска n – число усредняемых периодов (множитель периода) Tтакт – период тактовой частоты или частоты заполнения (метки времени) Tизм – измеряемый период |
||||
|
Диапазон измеряемых длительностей импульсов
любой полярности |
1 мкс … 104 с
|
|||
|
Частота следования импульсов
|
не более 500 кГц
|
|||
|
Напряжение входного сигнала
|
0.3 … 10 В
|
|||
|
Относительная
погрешность измерения длительности |
при суммарной длительности фронта
и среза измеряемых импульсов более половины периода сигнала частоты заполнения |
не более ±(δо+(τф+τср)/2·τизм+Tтакт/τизм)
|
||
|
при суммарной длительности фронта
и среза измеряемых импульсов не более половины периода сигнала частоты заполнения |
не более ±(δо+τф+Tтакт/τизм)
|
|||
|
где
τф и τср — длительность фронта и среза измеряемого импульса, соответственно τизм — длительность измеряемого импульса на уровне 0.5 |
||||
|
Измерения
отношения частот по входам А и Б |
Диапазон
сравниваемых частот |
высшей (вход А)
|
0.1 Гц … 100 МГц
|
|
|
низшей (вход Б)
|
0.01 Гц … 1 МГц
|
|||
|
Напряжение
входного сигнала |
синусоидальной
формы |
по входу А
|
0.1 … 10 В эфф
|
|
|
по входу Б
|
||||
|
импульсной
формы |
по входу А
|
0.3 … 10 В
|
||
|
по входу Б
|
0.3 … 30 В
|
|||
|
Относительная
погрешность измерения отношения частот |
при синусоидальной форме сигнала
низшей из сравниваемых частот и импульсной форме с длительностью фронта импульсов более половины периода высшей из сравниваемых частот |
не более ±(δз/n + fн/n·fв)
|
||
|
при импульсной форме сигнала
низшей из сравниваемых частот с длительностью фронта импульсов не более половины периода сигнала высшей из сравниваемых частот |
не более ±fн/n·fв
|
|||
|
где
fн — низшая из сравниваемых частот fв — высшая из сравниваемых частот |
||||
|
Счет
(суммирование) числа электрических колебаний по входу А |
Диапазон частот
|
0.1 Гц … 100 МГц
|
||
|
Напряжение
входного сигнала |
синусоидальной формы
|
0.1 … 10 В эфф
|
||
|
импульсной формы
|
0.3 … 10 В
|
|||
|
Время счета
|
устанавливается вручную
|
|||
|
Диапазон плавной регулировки времени индикации результата измерения
|
0.1 … 5 с
|
|||
|
Общие
характеристики |
Входной импеданс
входов А*) и Б |
Сопротивление
|
не менее 1 МОм
|
|
|
Емкость
|
не более 50 пФ
|
|||
|
*) имеется возможность установки входного сопротивления по входу А
равным 50 Ом |
||||
|
Времея самопрогрева
|
2 ч
|
|||
|
Времея непрерывной работы
|
16 ч
|
|||
|
Питание прибора
|
~220 ±22 В / 50 ±0.5 Гц
|
|||
|
~220 ±11 В или 115 ±5.75 В / 400 ±12 Гц
|
||||
|
Потребляемая мощность
|
не более 75 В·А
|
|||
|
Рабочие условия
эксплуатации |
Температура окружающего воздуха
|
–30 … +50°С
|
||
|
Относительная влажность воздуха
|
до 98% при температуре до 35 °С
|
|||
|
Атмосферное давление
|
61.33 … 104 кПа
(460 … 780 мм рт. ст.) |
|||
|
Наработка прибора на отказ
|
не менее 1750 ч
|
|||
|
Габаритные размеры
|
160 × 250 × 355 мм
|
|||
|
Масса
|
не более 7 кг
|
|||
Варианты написания:
Ч357, Ч3 57
