Соединительные муфты: ключевой элемент в надёжности кабельных трасс

Соединительная муфта — это устройство, предназначенное для электрического, механического и герметичного соединения двух или более участков кабеля. Она обеспечивает целостность кабельной линии после монтажа, удлинения трассы, ремонта повреждений или замены отдельных секций.

Основные функции соединительных муфт

• восстановление электрической непрерывности жил;

• изоляция соединений;

• защита от влаги, пыли, агрессивных сред;

• обеспечение механической прочности участка соединения;

• предотвращение пробоя и утечек тока.

Муфта особенно важна в случаях, когда кабельная линия прокладывается на сложных участках — в земле, воде, колодцах, а также в условиях повышенных температур, вибраций или химического воздействия. Правильно подобранная и установленная муфта — залог надёжной, безопасной и долговечной работы сети.

Виды соединительных муфт

Разнообразие условий прокладки кабеля и характеристик самих кабелей определяет большое количество разновидностей соединительных муфт. Основные критерии классификации:

По типу изоляции и напряжению кабеля:

• для кабелей с бумажной изоляцией;

• для кабелей с пластмассовой или резиновой изоляцией;

• для кабелей на напряжение до 1 кВ, от 1 до 10 кВ, свыше 10 кВ.

По среде эксплуатации:

• наружные (уличные);

• внутренние (в помещениях);

• грунтовые (подземные);

• подводные (в водной среде).

По технологии монтажа:

• Термосжимаемые — с элементами, которые сжимаются при нагревании, обеспечивая плотный контакт и герметичность.

• Холодносжимаемые — предварительно растянутые компоненты, которые сжимаются после снятия направляющей спирали.

• Наливные (компаундные) — заливаются герметизирующим составом внутри корпуса.

• Механические (болтовые) — соединение жил обеспечивается специальными зажимами, без пайки и сварки.

• Свинцовые и смоляные — более редкие, применяются в специфических условиях.

Термосжимаемые соединительные муфты

Термосжимаемая муфта — одна из самых распространённых и надёжных конструкций. Её суть в использовании термоусаживаемых трубок и компонентов, которые при нагревании (обычно газовой горелкой) плотно облегают кабель, создавая монолитную защиту.

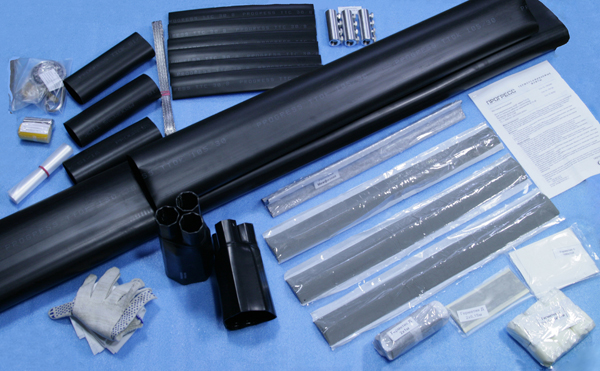

Состав комплекта:

• термоусаживаемая оболочка;

• изоляционные трубки на жилы;

• герметизирующие мастики и ленты;

• экранирующие компоненты (для кабелей с экраном);

• заземляющие элементы (при необходимости).

Преимущества:

• высокая надёжность;

• устойчивость к влаге и агрессивным средам;

• длительный срок службы;

• простота транспортировки (малый вес и объём);

• сравнительно простой монтаж.

Монтаж требует:

• предварительной подготовки кабеля;

• точного соблюдения порядка наложения компонентов;

• использования теплового инструмента (горелки).

Термосжимаемые муфты применяются при монтаже как новых линий, так и при ремонте старых трасс. Особенно актуальны они в грунте и на открытом воздухе, где высока вероятность попадания влаги.

Соединительная муфта — важнейший элемент при прокладке или восстановлении кабельных линий. Она обеспечивает непрерывность цепи, герметичность и механическую защиту, продлевая срок службы всей линии. Среди всех видов особенно выделяются термосжимаемые муфты: универсальные, надёжные и проверенные на практике. Их широкое применение в промышленности, энергетике и городских сетях объясняется сочетанием эффективности, простоты и долговечности.
