Обзор микроконтроллеров WCH

32-разрядные микроконтроллеры CH32 на основе ARM Cortex-M3 и RISC-V китайского производителя Nanjing Qinheng Microelectronics (WCH) являются микроконтроллерами общего назначения, предназначенными для промышленного применения, работают на частоте до 144 МГц, имеют объем Flash-памяти программ до 256К, оперативную память до 64К, поставляются в корпусах SOP / TSSOP / QFN / LQFP, для связи с внешними устройствами предоставляют до 80 портов ввода-вывода GPIO, поддерживают основные коммуникационные интерфейсы, включая SPI, I²C, USB 2.0/3.0, HSPI, BLE 4.2/5.3, Ethernet, CAN, UART, содержат в своем составе операционные усилители, АЦП, ЦАП, таймеры различного назначения, интерфейс отладки и другие периферийные устройства.

Выбираем схему BMS для заряда литий-железофосфатных (LiFePO4) аккумуляторов

На складе компании ООО «СЭлКом» имеется широкий спектр 32-разрядных микроконтроллеров WCH. Основные технические характеристики моделей, имеющихся на складе, представлены в таблице ниже.

Для подбора подходящей модели для Вашего конкретного применения руководствуйтесь технической документацией или обратитесь в компанию ООО «СЭлКом».

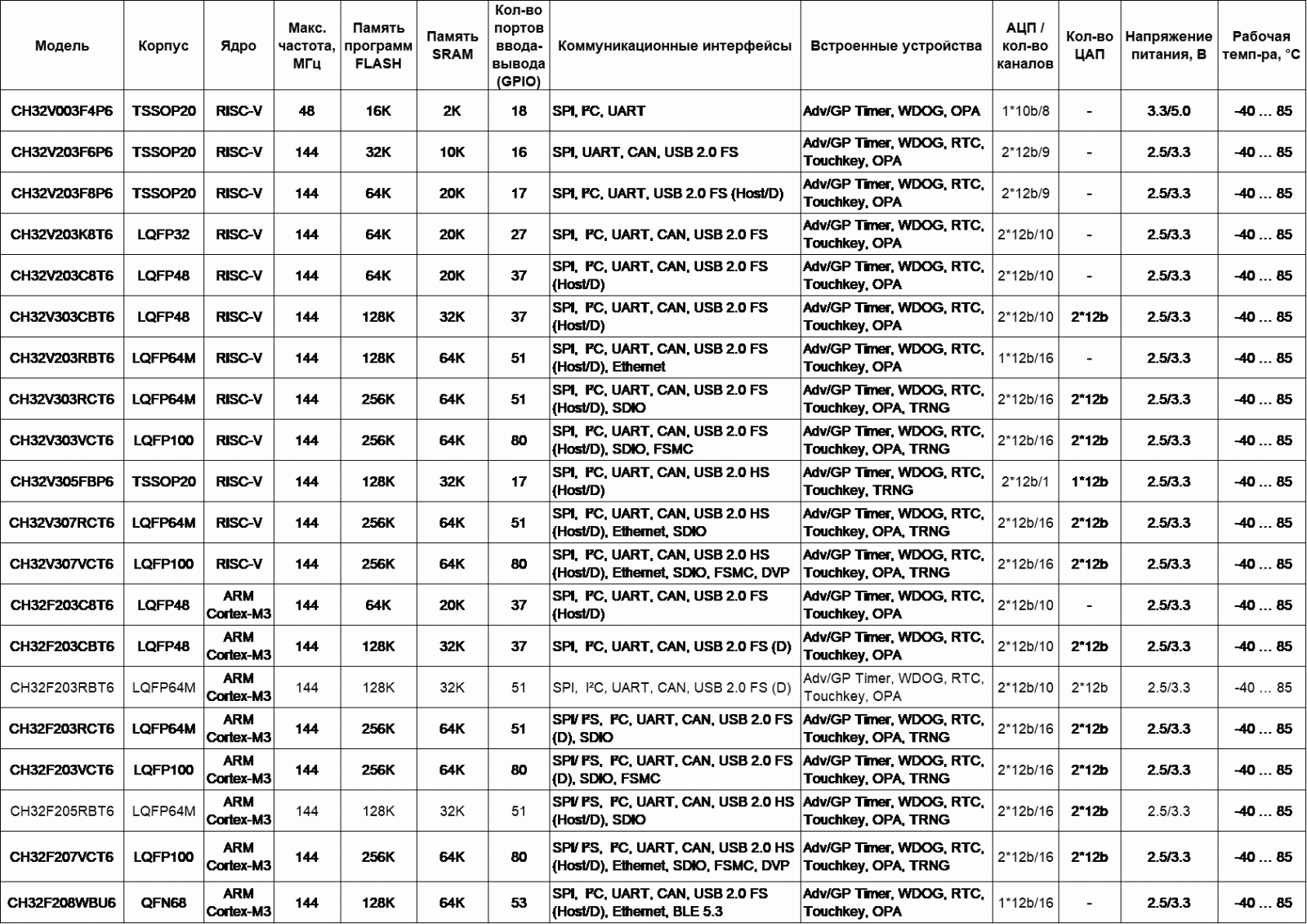

Основные технические характеристики 32-разрядных микроконтроллеров WCH

Для разработки и отладки приложений для микроконтроллеров WCH пользователи могут использовать стандартные и специализированные инструменты и средства разработки (Keil ARM MDK, MounRiver Studio и др.). Производитель также предоставляет аппаратные средства для загрузки и отладки программ.

Информацию о наличии на складе ООО «СЭлКом» отладочных средств, рекомендованных производителем микроконтроллеров, можно получить по адресу [email protected].

Краткий обзор популярных серий и моделей микроконтроллеров WCH содержится ниже. Подробную техническую документацию на модели микроконтроллеров, имеющиеся на складе ООО «СЭлКом», можно скачать с сайта компании или получить, обратившись в компанию.

Дополнительную информацию о микроконтроллерах CH32 можно посмотреть на сайте компании-производителя Nanjing Qinheng Microelectronics:.

32-разрядные микроконтроллеры общего назначения RISC-V CH32V003

Общая информация

Серия CH32V003 представляет собой микроконтроллеры общего назначения промышленного класса, разработанные на основе ядра QingKe RISC-V2A, работающие на частоте 48 МГц, в широком диапазоне значений напряжения питания, поддерживающие однопроводной интерфейс отладки 1-Wire, имеющие низкое потребление и сверхмалый корпус. Микроконтроллеры серии CH32V003 содержат группу встроенных контроллеров DMA, набор 10-разрядных АЦП, комплект операционный усилитель - компаратор, несколько таймеров и стандартные коммуникационные интерфейсы USART, I²C, SPI и т.д.

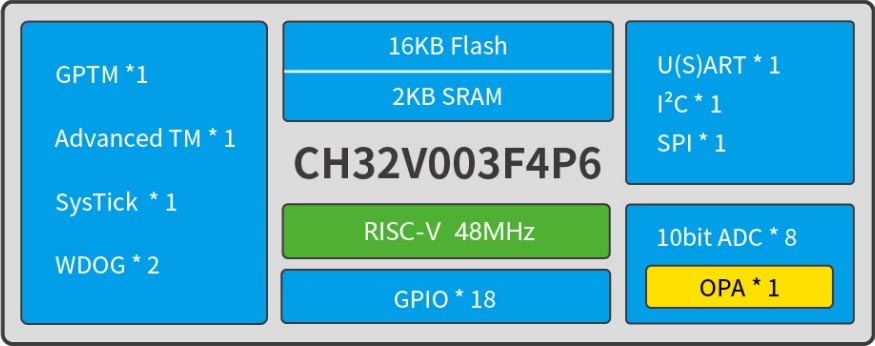

Ниже приводятся структурная схема и технические характеристики популярной модели CH32V003F4P6.

Структурная схема

Обзор микроконтроллеров WCH

Технические характеристики

32-разрядный процессор QingKe RISC-V2A, поддерживающий двухуровневые вложенные прерывания
Системная частота до 48 МГц
2KB SRAM, 16KB Flash
Напряжение питания: 3.3/5 В
Режимы низкого энергопотребления: спящий режим, режим ожидания
Сброс при включении/выключении питания, программируемый детектор напряжения
Группа одноканальных универсальных контроллеров DMA
Комплект: операционный усилитель - компаратор
Набор 10-разрядных АЦП
16-разрядный таймер с расширенным управлением и 16-разрядный таймер общего назначения
2 сторожевых таймера WDOG и 32-разрядный системный таймер SysTick
1 интерфейс USART, 1 интерфейс I²C, 1 интерфейс SPI
18 портов ввода-вывода с внешним прерыванием
64-битный уникальный идентификатор чипа
Последовательный однопроводной интерфейс отладки 1-Wire (SDI)
Корпус: TSSOP20

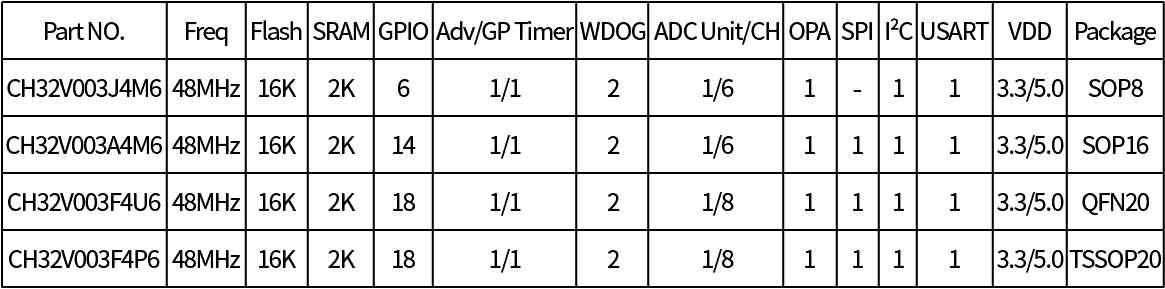

Доступные модели

Обзор микроконтроллеров WCH

32-разрядные микроконтроллеры с расширенными функциональными возможностями RISC-V CH32V203

Общая информация

Серия CH32V203 — это микроконтроллеры общего назначения промышленного класса с низким потреблением и расширенными функциональными возможностями, разработанные на основе 32-разрядного ядра RISC-V. Они обладают высокой производительностью, поддерживают системную частоту до 144 МГц. Низкое энергопотребление достигает 45 мкА/МГц. Микроконтроллеры серии CH32V203 содержат два USB-интерфейса, поддерживающие функции USB-хоста и USB-устройства, интерфейс CAN (2.0B active), два операционных усилителя OPA, 4 интерфейса UART, два интерфейса I²C, 12-разрядные АЦП, 10-канальное сенсорное устройство TouchKey и другие периферийные устройства. Микроконтроллеры доступны в корпусах TSSOP20, QFN28, QFN48, LQFP32, LQFP48.

Ниже приводятся структурная схема и технические характеристики популярной модели CH32V203C8T6.

Структурная схема

Обзор микроконтроллеров WCH

Технические характеристики

Ядро QingKe V4B, системная частота до 144 МГц
Поддержка однотактного умножения и аппаратного деления
20KB SRAM, 64KB Flash
Напряжение питания: 2.5/3.3 В. Электропитание модулей GPIO осуществляется независимо.
Режимы низкого энергопотребления: спящий режим, останов, режим ожидания
Потребление в рабочем режиме до 44.65 мкА/МГц
Потребление в спящем режиме до 17.90 мкА/МГц
Сброс при включении/выключении питания (POR/PDR), программируемый детектор напряжения (PVD)
8-канальный универсальный контроллер DMA
2 комплекта операционных усилителей - компараторов
10-канальный 12-разрядный АЦП, 10-канальное сенсорное устройство TouchKey
4 таймера
1 полноскоростной интерфейс хоста/устройства USB 2.0 FS (Host/Device)
1 полноскоростной интерфейс устройства USB 2.0 FS (Device)
4 последовательных порта UART
1 интерфейс CAN (2.0B active)
2 интерфейса I²C, 2 интерфейса SPI
37 портов ввода-вывода, могут быть сопоставлены с 16 внешними прерываниями
Блок вычисления CRC, 96-битный уникальный идентификатор чипа
Последовательный двухпроводной интерфейс отладки
Корпус: LQFP48

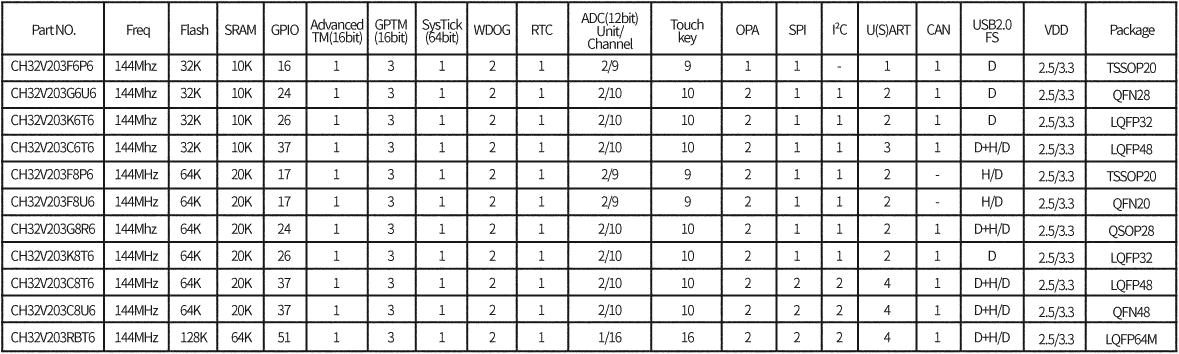

Доступные модели

32-разрядные беспроводные микроконтроллеры RISC-V CH32V208

Общая информация

Серия CH32V208 – это беспроводные микроконтроллеры на основе 32-разрядного ядра RISC-V, оснащенные аппаратным стеком и скоростным входом прерываний. По сравнению с микроконтроллерами со стандартным ядром RISC-V скорость реагирования на прерывания существенно увеличена. Микроконтроллеры оснащены ядром V4C, блоком защиты памяти, аппаратными средствами, ускоряющими цикл деления. Микроконтроллеры данной серии содержат встроенный модуль Bluetooth BLE 2 Мбит/с, модуль 10М Ethernet (MAC + PHY), полноскоростные интерфейсы USB 2.0 FS и USB 2.0 FS (Host/Device), контроллер CAN и т.д.

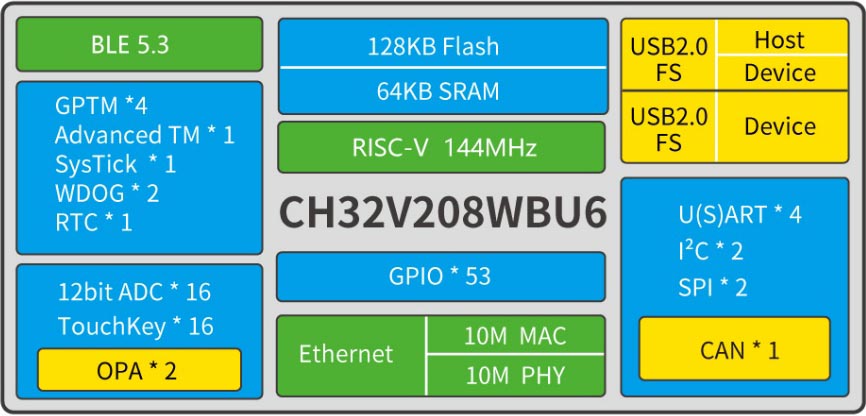

Ниже приводятся структурная схема и технические характеристики популярной модели CH32V208WBU6.

Структурная схема

Обзор микроконтроллеров WCH

Технические характеристики

Процессор QingKe V4C, системная частота до 144 МГц

Поддержка однотактного умножения и аппаратного деления

64KB SRAM, 128КБ Flash

Напряжение питания: 2.5/3.3 В. Электропитание модулей GPIO осуществляется независимо.
Режимы низкого энергопотребления: спящий режим, останов, режим ожидания
Модуль Bluetooth BLE 5.3 с низким энергопотреблением
Контроллер Ethernet 10М (MAC + PHY)
Сброс при включении/выключении питания (POR/PDR), программируемый детектор напряжения (PVD)
2 комплекта операционных усилителей – компараторов
16-канальный 12-разрядный АЦП, 16-канальное сенсорное устройство TouchKey
5 таймеров
Полноскоростные интерфейсы USB 2.0 FS (Host/Device) и USB 2.0 FS (Device)
4 интерфейса USART
1 интерфейс CAN (2.0B active)
2 интерфейса I²C, 2 интерфейса SPI
53 порта ввода-вывода, могут быть сопоставлены с 16 внешними прерываниями
Блок вычисления CRC, 96-битный уникальный идентификатор чипа
Последовательный двухпроводной интерфейс отладки
Корпус：QFN68

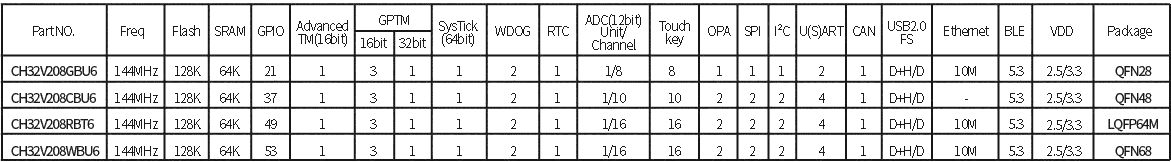

Доступные модели

32-разрядные беспроводные микроконтроллеры RISC-V CH32V303

Общая информация

Серия CH32V303 — это микроконтроллеры общего назначения промышленного класса на основе 32-разрядного ядра RISC-V, оснащенные аппаратным стеком и скоростным входом прерываний. По сравнению с микроконтроллерами со стандартным ядром RISC-V скорость реагирования на прерывания существенно увеличена. Микроконтроллеры серии CH32V303 оснащены ядром V4F. Высокая производительность достигается за счет использования набора команд с плавающей запятой одинарной точности и увеличения стека. Количество интерфейсов UART увеличено до 8, таймеров для управления двигателями - до 4.

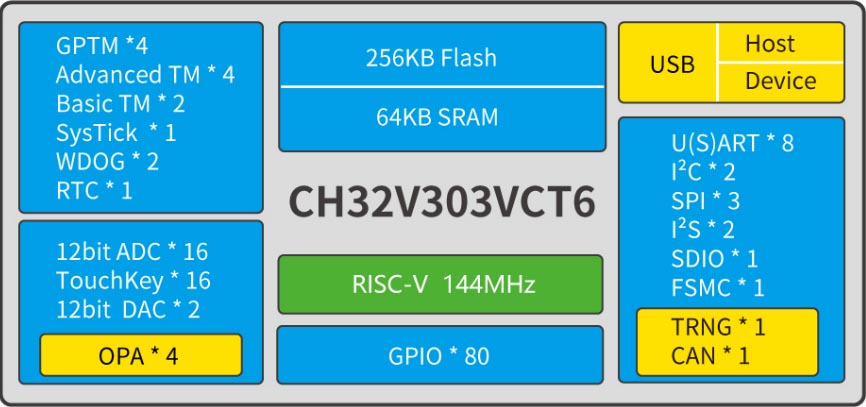

Ниже приводятся структурная схема и технические характеристики популярной модели CH32V303VCT6.

Структурная схема

Обзор микроконтроллеров WCH

Технические характеристики

Процессор QingKe V4F, системная частота до 144 МГц
Поддержка однотактного умножения и аппаратного деления, аппаратная поддержка операций с плавающей запятой (FPU)
64KB SRAM, 256KB Flash
Напряжение питания: 2.5/3.3 В. Электропитание модулей GPIO осуществляется независимо
Режимы низкого энергопотребления: спящий режим, останов, режим ожидания
Сброс при включении/выключении питания (POR/PDR), программируемый детектор напряжения (PVD)
2 группы универсальных контроллеров DMA, 18 каналов
4 комплекта операционных усилителей – компараторов
1 генератор случайных чисел (TRNG)
2 12-разрядных преобразователя ЦАП
2 16-канальных 12-разрядных АЦП, 16-канальное сенсорное устройство TouchKey
10 таймеров
1 полноскоростной интерфейс хоста/устройства USB 2.0 FS (Host/Device)
3 интерфейса USART и 5 интерфейсов UART
1 интерфейс CAN (2.0B active)
Интерфейс SDIO, интерфейс FSMC
2 интерфейса I²C, 3 интерфейса SPI, 2 интерфейса I²S
80 портов ввода-вывода, могут быть сопоставлены с 16 внешними прерываниями
Блок вычисления CRC, 96-битный уникальный идентификатор чипа
Последовательный двухпроводной интерфейс отладки
Корпус: LQFP100

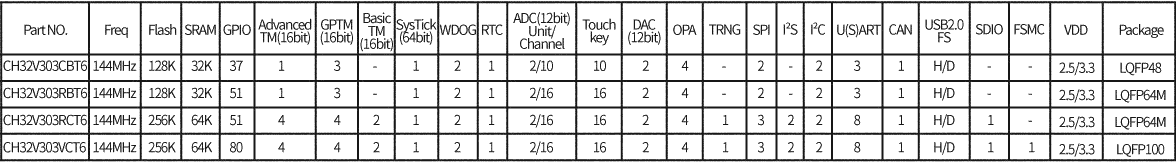

Доступные модели

32-разрядные микроконтроллеры с расширенными коммуникационными возможностями RISC-V CH32V305/7

Общая информация

Серии CH32V305 и CH32V307 представляют собой микроконтроллеры с расширенными коммуникационными возможностями, разработанные на основе 32-разрядного ядра RISC-V (V4F), оснащенные аппаратным стеком и скоростным входом прерываний. По сравнению с микроконтроллерами со стандартным ядром RISC-V скорость реагирования на прерывания существенно увеличена. Высокая производительность достигается за счет использования набора команд с плавающей запятой одинарной точности и увеличения стека. Количество интерфейсов UART увеличено до 8, таймеров для управления двигателями - до 4. Микроконтроллеры снабжены высокоскоростным интерфейсом USB 2.0 HS (480 Мбит/с), а микроконтроллеры серии CH32V307 - интерфейсом Ethernet (GbE) и встроенным приемопередатчиком 10M PHY.

Ниже приводятся структурная схема и технические характеристики популярной модели RISC-V CH32V305/7.

Структурная схема

Обзор микроконтроллеров WCH

Технические характеристики

Процессор QingKe V4F, системная частота до 144 МГц
Поддержка однотактного умножения и аппаратного деления, аппаратная поддержка операций с плавающей запятой (FPU)
64KB SRAM, 256KB Flash
Напряжение питания: 2.5/3.3 В; электропитание модулей GPIO осуществляется независимо
Режимы низкого энергопотребления: спящий режим, останов, режим ожидания
Сброс при включении/выключении питания (POR/PDR), программируемый детектор напряжения (PVD)
2 группы универсальных контроллеров DMA, 18 каналов
4 комплекта операционных усилителей – компараторов
1 генератор случайных чисел (TRNG)
2 12-разрядных преобразователя ЦАП
2 16-канальных 12-разрядных АЦП, 16-канальное сенсорное устройство TouchKey
10 таймеров
Полноскоростной интерфейс USB 2.0 OTG
Высокоскоростной интерфейс хоста/устройства USB 2.0 HS (встроенный модуль PHY 480 Мбит/с)
3 интерфейса USART и 5 интерфейсов UART
2 интерфейса CAN (2.0B active)
Интерфейс SDIO, интерфейс FSMC, интерфейс DVP
2 интерфейса I²C, 3 интерфейса SPI, 2 интерфейса I²S
Интерфейс Gigabit Ethernet (встроенный модуль 10М PHY)
80 портов ввода-вывода, могут быть сопоставлены с 16 внешними прерываниями
Блок вычисления CRC, 96-битный уникальный идентификатор чипа
Последовательный двухпроводной интерфейс отладки
Корпус: LQFP64M

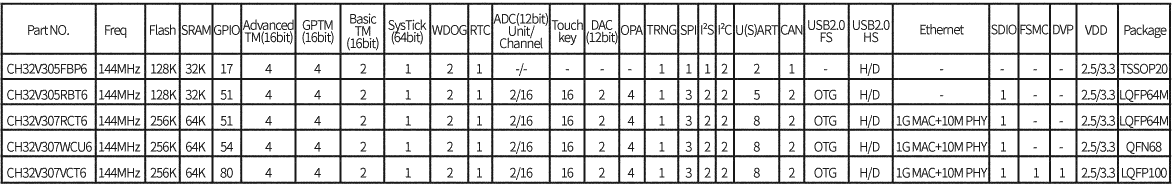

Доступные модели

32-разрядные микроконтроллеры с расширенными функциональными возможностями Cortex-M3 CH32F203

Общая информация

Серия CH32F203 — это микроконтроллеры общего назначения промышленного класса с низким энергопотреблением и расширенными функциональными возможностями, разработанные на основе 32-разрядного ядра Cortex-M3. Они обладают высокой производительностью, поддерживают системную частоту до 144 МГц. Потребление на самой высокой системной частоте составляет всего 69 мкА/МГц. Микроконтроллеры серии CH32F203 содержат два USB-интерфейса, поддерживающие функции USB-хоста и USB-устройства, интерфейс CAN (2.0B active), два операционных усилителя OPA, 4 интерфейса UART, два интерфейса I²C, 12-разрядные АЦП, 10-канальное сенсорное устройство TouchKey и другие периферийные устройства.

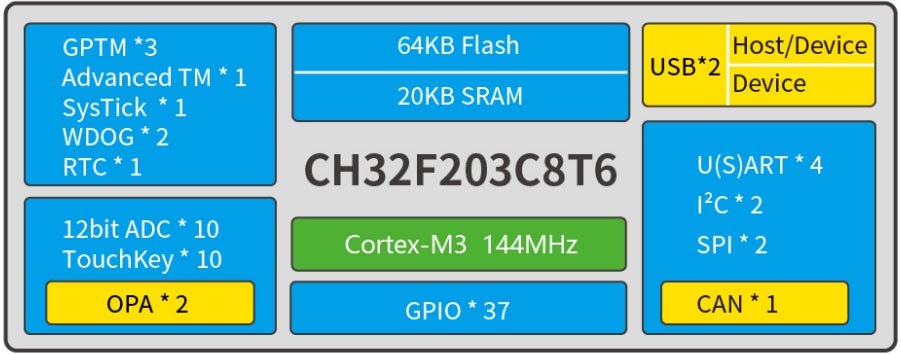

Ниже приводятся структурная схема и технические характеристики популярной модели CH32F203C8T6.

Структурная схема

Обзор микроконтроллеров WCH

Технические характеристики

Ядро Cortex-M3, системная частота до 144 МГц
Поддержка однотактного умножения и аппаратного деления
20KB SRAM, 64KB Flash
Напряжение питания: 2./3.3 В; электропитание модулей GPIO осуществляется независимо
Режимы низкого энергопотребления: спящий режим, останов, режим ожидания
Потребление в рабочем режиме: 69.3 мкА/МГц
Потребление в спящем режим: 22.4 мкА/МГц
Сброс при включении/выключении питания (POR/PDR), программируемый детектор напряжения (PVD)
8-канальный универсальный контроллер DMA
2 комплекта операционных усилителей – компараторов
10-канальный 12-разрядный АЦП, 10-канальное сенсорное устройство TouchKey
4 таймера
1 полноскоростной интерфейс USB 2.0 FS (Host/Device)
1 полноскоростной интерфейс USB 2.0 FS (Device)
3 интерфейса USART
1 интерфейс CAN (2.0B active)
2 интерфейса I²C, 2 интерфейса SPI
37 портов ввода-вывода, могут быть сопоставлены с 16 внешними прерываниями
Блок вычисления CRC, 96-битный уникальный идентификатор чипа
Последовательный двухпроводной интерфейс отладки
Корпус: LQFP48

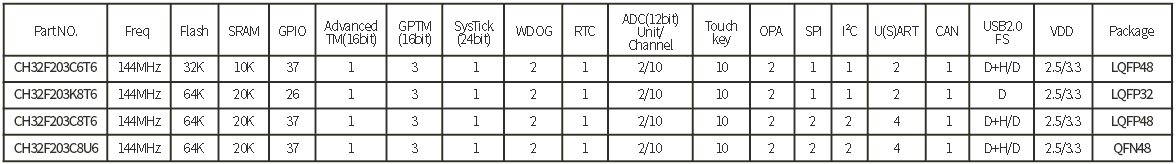

Доступные модели

32-разрядные микроконтроллеры с расширенными коммуникационными возможностями Cortex-M3 CH32F205/7

Общая информация

Серии CH32F205 и CH32F207 представляют собой микроконтроллеры с расширенными коммуникационными возможностями, разработанные на основе 32-разрядного ядра Cortex-M3, работающие на частоте до 144 МГц. Электропитание модулей GPIO осуществляется независимо (отдельно от источника питания системы). По сравнению с серией CH32F103 микроконтроллеры серий CH32F205/7 дополнительно имеют генератор случайных чисел (TRNG) и 4 комплекта операционных усилителей – компараторов. Количество интерфейсов UART увеличено до 8, таймеров для управления двигателями - до 4. Микроконтроллеры серий CH32F205/7 обеспечивают защиту системы тактовых частот, управление электропитанием, содержат 2 группы контроллеров DMA, 2 ЦАП, интерфейсы - SDIO, CAN, FSMC и другие периферийные устройства. Микроконтроллеры снабжены высокоскоростным интерфейсом USB 2.0 HS (480 Мбит/с), а микроконтроллеры серии CH32V307 - интерфейсом Ethernet (GbE) и встроенным приемопередатчиком 10M PHY.

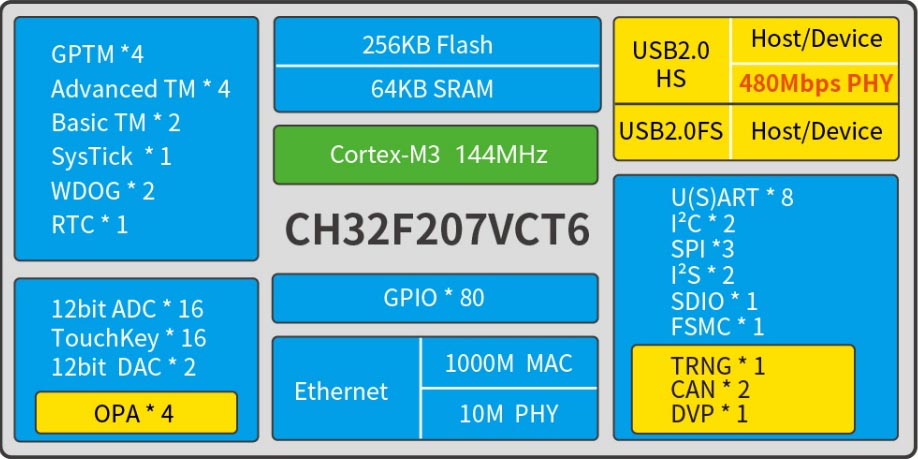

Ниже приводятся структурная схема и технические характеристики популярной модели CH32F207VCT6.

Структурная схема

Обзор микроконтроллеров WCH

Технические характеристики

Ядро Cortex-M3, системная частота до 144 МГц
Поддержка однотактного умножения и аппаратного деления
64KB SRAM, 256KB Flash
Напряжение питания: 2.5/3.3 В; электропитание модулей GPIO осуществляется независимо
Режимы низкого энергопотребления: спящий режим, останов, режим ожидания
Сброс при включении/выключении питания (POR/PDR), программируемый детектор напряжения (PVD)
2 группы универсальных контроллеров DMA, 18 каналов
4 комплекта операционных усилителей – компараторов
1 генератор случайных чисел (TRNG)
2 12-разрядных преобразователя ЦАП
2 16-канальных 12-разрядных АЦП, 16-канальное сенсорное устройство TouchKey
10 таймеров
Полноскоростной интерфейс USB 2.0 OTG
Высокоскоростной интерфейс хоста/устройства USB 2.0 HS (встроенный модуль PHY 480 Мбит/с)
3 интерфейса USART и 5 интерфейсов UART
2 интерфейса CAN (2.0B active)
Интерфейс SDIO, интерфейс FSMC, интерфейс DVP
2 интерфейса I²C, 3 интерфейса SPI, 2 интерфейса I²S
Интерфейс Gigabit Ethernet (встроенный модуль 10М PHY)
80 портов ввода-вывода, могут быть сопоставлены с 16 внешними прерываниями
Блок вычисления CRC, 96-битный уникальный идентификатор чипа
Последовательный двухпроводной интерфейс отладки
Корпус: LQFP100

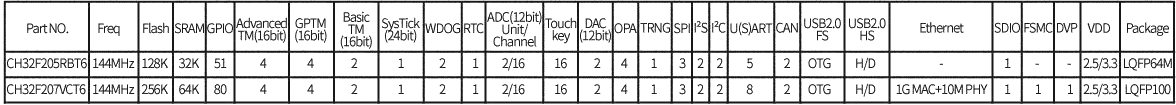

Доступные модели
