многофункциональный модуль Терраэлектроника TE-PIC32MX795

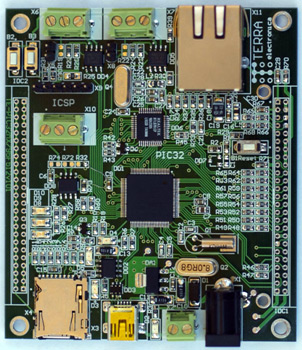

TE-PIC32MX795 – многофункциональный модуль разработанный в компании Терраэлектроника на базе старшей модели семейства PIC32 компании Microchip.
Подробное описание
Семейство 32-разрядных микроконтроллеров PIC32MX использует ядро MIPS32 M4K с быстродействием 1.53 Dhrystone MIPS/МГц.
Такое высокое быстродействие достигнуто благодаря эффективному набору инструкций, 5-ступенчатому конвейеру, аппаратному умножителю с накоплением и нескольким наборам регистров ядра. PIC32 поддерживает 16-разрядные инструкции, что позволяет снизить объем кода до 40%. Семейство PIC32 поддерживается обширными фирменными библиотеками.
Модуль TE-PIC32MX795 реализует преимущества старшей модели семейства PIC32 – большой объем памяти программ и данных (512 KB и 128 KB), наличие портов Ethernet, USB OTG и CAN. На один из штыревых разъемов выведена 16-разрядная шина микроконтроллера, позволяющая управлять дисплеем и внешней памятью. На другой штыревой разъем выведены линии портов микроконтроллера, в том числе, интерфейсы UART, SPI и I2C. В память программ модуля загружена тестовая программа, ее текст и библиотеки доступны на компакт-диске.
Проверенная схемотехника наиболее сложной части встраиваемой системы, оптимизированная топология платы, наличие функций отладки позволяют использовать модуль TE-PIC32MX795 как на этапе разработки, так и в составе серийной системы.
Отличительные особенности:
- микроконтроллер PIC32MX795: ядро MIPS32 M4K; Fmax=80 MHz; Flash 512 KB, RAM 128 KB, Ethernet, USB 2.0 OTG, 2×CAN, 4×SPI, 5×I2C, 6×UART; 16 каналов 10-bit ADC (1,0 MSPS), LQFP100;
- разъем и драйвер порта Ethernet 10/100 на микросхеме RTL8201CP;
- разъем порта USB OTG;
- разъем и драйвер порта RS-485 на микросхеме SN65HVD10;
- разъемы и драйверы двух портов CAN на микросхемах SN65NVD2NVD230;
- слот карты microSD;
- два штыревых разъема с выведенными линиями портов микроконтроллера;
- разъемы питания +5,0 В;
- размеры платы модуля 75×85 мм.
Комплектация:
- плата модуля TE- PIC32MX795;
- компакт-диск с ПО и документацией;
- «Руководство пользователя» в печатном виде.
Принципиальная схема модуля TE-PIC32MX795
