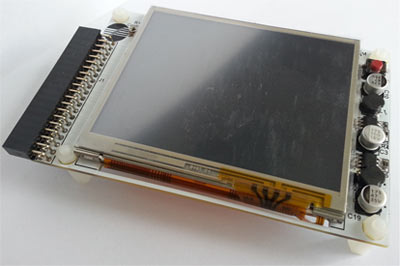

Модуль расширения Diolan LCD-EB-1
LCD-EB-1 – модуль расширения для отладочных наборов LPC4350-DB1, LPC1850-DB1 и их модификаций, выполненный на базе TFT дисплея с сенсорной панелью LTV350QV-F05 от Samsung Electronics Co.
| LCD-EB-1 Diolan | по запросу | ||
Подробное описание
Ltd. Дисплей имеет диагональ 3,5”, разрешение 320×240 пкс. и способен отображать 16.7 млн. цветов.
Модуль расширения может применяться совместно с отладочными платами LPC4350-DB1 и LPC1850-DB1 для создания приложений, использующих графический интерфейс пользователя. Дисплейный модуль рекомендуется применять с модификациями отладочных плат, имеющими 64 Мбит внешней SDRAM памяти (LPC4350-DB1-B, LPC4350-DB1-C, LPC1850-DB1-B и LPC1850-DB1-C) для конфигурирования дисплея в более высоком разрешении.
Модуль расширения имеет встроенный стабилизатор питания и тактовую кнопку с возможностью ее конфигурирования под собственные задачи разработчика.
Отличительные особенности:
- TFT дисплей с сенсорной панелью LTV350QV-F05;
- диагональ 3,5”;
- разрешение 320×240;
- количество отображаемых цветов: 16,7 млн.;
- встроенный стабилизатор питания;
- пользовательская кнопка;
- разъем для подключения к отладочным платам.
Основные параметры
| Параметр | Значение |
| Интерфейс подключения | отладочная плата |
| Ядро базового элемента | - |
| Базовый компонент | TSC2007IPW |
| Разрядность, бит | - |
|
Вспомогательный компонент |
MC34063 |
| Целевое напряжение, В | 5.0 / 3.3 |
| Напряжение питания, В | 5.0 |
| Источник питания | отладочная плата |
Комплектация:
- Модуль расширения LCD-EB-1.
Принципиальная схема модуля расширения
