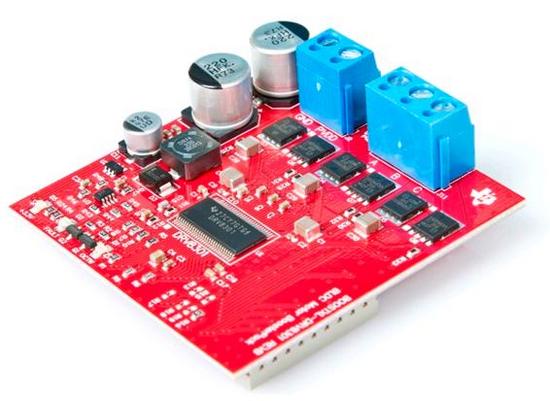

Плата расширения Texas Instruments BOOSTXL-DRV8301

Цены

Купить BOOSTXL-DRV8301 на РадиоЛоцман.Цены — от 24 до 27 544 ₽ 17 предложений от 15 поставщиков Оценочная плата, DRV8301 управление 3-фазным бесщеточным DC двигателем, NexFET МОП-транзисторы
AllElco Electronics Весь мир	BOOSTXL-DRV8301 Texas Instruments	7 726 ₽	Купить
Lixinc Electronics Весь мир	BOOSTXL-DRV8301 Texas Instruments	7 726 ₽	Купить
Онлайн Компоненты Россия	BOOSTXL-DRV8301 Texas Instruments	27 544 ₽	Купить
Augswan Весь мир	BOOSTXL-DRV8301 Texas Instruments	по запросу	Купить

Подробное описание

Плата рассчитана на совместную работу с оценочной платой LAUNCHXL-F28027F, но может работать с любой платой серии LAUNCHXL.

Плата расширения представляет собой завершенное решение на базе микросхемы предварительного драйвера DRV8301 и силовых MOSFET ключей CSD18533Q5A, выполненных по технологии NextFET. Такое сочетание позволяет использовать плату для управления электродвигателем с рабочим напряжением от 6 до 24 В и током потребления до 10 А.

Плата может использоваться для управления электродвигателем по технологии InstaSPIN-FOC. Низковольтная часть схемы содержит усилители сигналов датчиков тока (два интегрированы в микросхему DRV8301 и один внешний) и обеспечивает обратную связь по току и напряжению. Кроме того, плата содержит понижающий преобразователь с интегрированными схемами защиты (тепловая, защита от короткого замыкания и пробоя), который обеспечивает выходной ток до 1.5 А и легко конфигурируется по интерфейсу SPI.

Плата LAUNCHXL-F28027F совместно с представленной платой расширения образуют дешевое и надежное решение для реализации бессенсорного управления электродвигателем по технологии InstaSPIN-FOC.

Отличительные особенности:

• компактная плата расширения для разработки систем управления 3-х фазными электродвигателями постоянного тока;
  • установлена микросхема предварительного драйвера DRV8301;
  • установлено 6 силовых MOSFET ключей;
  • поддержка управления электродвигателями с рабочим напряжением от 6 В до 24 В и потребляемым током до 10 А (пиковый ток до 14 А);
  • поддержка технологии InstaSPIN-FOC;
  • при использовании с оценочной платой C2000 InstaSPIN-FOC LaunchPad образует дешевое и надежное решение для бессенсорного управления трехфазным электродвигателем;
  • в состав платы входит драйвер управления электродвигателем, силовые MOSFET ключи, датчики тока и соответствующие усилители;
  • встроенные схемы защиты с функцией детального оповещения об аварии по последовательному интерфейсу;
  • применяемые силовые MOSFET ключи выполнены по технологии NexFET, что обеспечивает высокую эффективность и превосходную тепловую характеристику;
  • понижающий преобразователь напряжения с выходным током до 1.5 А, интегрированные схемы защиты;
  • индивидуальные датчики фазовых напряжений и датчик входного постоянного напряжения;
  • датчики и усилители тока для каждой фазы;
• все установленные элементы выполнены в миниатюрных корпусах;
• полная программная поддержка:
  • примеры приложений;
  • интегрированная среда разработки;
  • программное приложения ControlSUITE, через которое пользователи получают доступ к библиотекам, примерам, драйверам и документации;
  • бесплатная версия интегрированной среды разработки Code Composer Studio;
  • программное обеспечение MotorWare.

Основные параметры

Комплектация:

1. Плата расширения BOOSTXL-DRV8301

Проектные файлы платы расширения

ti.com

Основные параметры набора или платы

Варианты написания:

BOOSTXLDRV8301, BOOSTXL DRV8301
