Процессорный модуль Microchip PIC32MX270F256D Plug In Module (MA320013)

Цены

Подробное описание

Данный процессорный модуль предназначен для оценки возможностей микроконтроллеров семейства PIC32MX1xx/2xx, а также для разработки и отладки различных приложений, в которых требуется сенсорный интерфейс ввода, работа с графикой и последовательные интерфейсы обмена данными, включая USB.

Данный процессорный модуль не совместим с отладочной платформой Explorer 16.

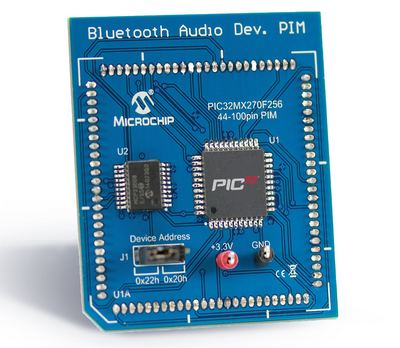

На плате процессорного модуля установлен микроконтроллер в 44-выводном корпусе TQFP, микросхема 8-разрядного раширителя портов ввода/вывода с последовательным интерфейсом MCP23008 и необходимые пассивные компоненты. Помимо увеличенного объема встроенной памяти, микроконтроллеры PIC32MX1xx/2xx снабжены богатой периферией, включая интерфейс I2S для воспроизведения цифрового аудио, блоки CTMU (Charge Time Measurement Unit - блок измерения времени заряда) для реализации емкостного сенсорного интерфейса, 8-разрядный параллельный ведущий порт для подключения внешней памяти или дисплея, многоканальный высокоскоростной 10-разрядный АЦП, последовательные интерфейсы, а также функционал USB Device/Host/OTG (PIC32MX2). Большой объем памяти и  высокая производительность (до 83 DMIPS) обеспечивают возможность применения микроконтроллеров в приложениях Bluetooth Audio, а также в сложных электронных системах управления и автоматизации.

Микросхема расширителя портов предназначена для повышения совместимости микроконтроллера процесорного модуля в 44-выводном корпусе с периферией отладочной платы.

Все необходимые программные инструменты, ПО и документация, необходимая для разработки вышеуказанных приложений предоставляется компанией.

Отличительные особенности:

• подключаемый процессорный модуль с установленным микроконтроллером PIC32MX270F256D;
• стандартный 100-выводный форм-фактор для подключения к отладочной плате из набора PIC32 Bluetooth Audio Development Kit;
• микроконтроллер PIC32MX270F256D:
  • 32-битное RISC ядро MIPS32 M4K:
    • производительность 83 DMIPS;
    • 4 канала DMA;
  • 256 Кбайт Flash-память, 64 Кбайт ОЗУ;
  • периферия:
    • отдельные схемы ФАПЧ для процессора и USB интерфейса;
    • часы реального времени;
    • конфигурируемый сторожевой таймер;
    • пять 16-разрядных таймеров-счетчиков;
    • пять входов захвата и пять выходов сравнения/ШИМ;
  • коммуникационные интерфейсы:
    • два модуля I2S/SPI;
    • два модуля UART и I²C;
    • интерфейс USB 2.0 Device/Host/OTG;
    • параллельный ведущий порт для подключения внешней памяти или дисплея;
  • аналоговая периферия:
    • 13-канальный 10-битный высокоскоростной АЦП;
    • три аналоговых компаратора;
    • модуль измерения времени заряда, поддержка кнопок и слайдеров (интерфейс mTouch);
    • встроенный датчик температуры;
  • аудио интерфейс:
    • поддержка режимов I2S, LJ, RJ, DSP;
    • интерфейс управления I2S, SPI;
    • встроенный источник тактовой частоты:
      • возможность генерирования нецелочисленных тактовых частот;
      • возможность синхронизации с тактовой частотой USB;
      • возможность динамической подстройки;
  • напряжение питания 2.3 – 3.6 В.
  • несколько режимов работы с пониженным энергопотреблением;
• установлены необходимые внешние пассивные компоненты;
• установлена микросхема расширителя портов с интерфейсом I²C;
• подключение в специальный разъем на отладочной плате;
• питание микроконтроллера от отладочной платы.

Основные параметры

Комплектация:

1. Процессорный модуль MA320014

Принципиальная схема процессорного модуля
