Отладочный модуль FTDI UMFT51AA

Цены

Подробное описание

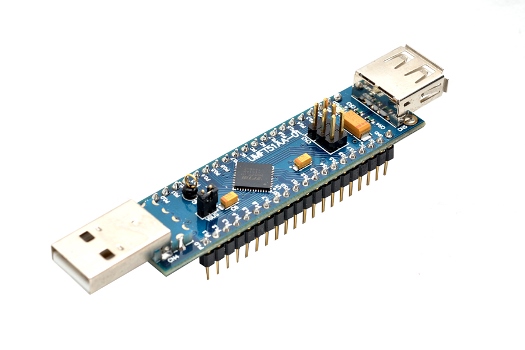

Модуль имеет стандартные размеры и предназначен для установки в стандартную 40-выводную DIP колодку и может служить заменой стандартным микроконтроллерам серии 8051 в DIP корпусе.

Высокопроизводительные 8-разрядные микроконтроллеры FT51A, выполненные на 8051-совместимом ядре и способные работать на частоте 48 МГц, помимо поддержки различных коммуникационных интерфейсов (USB, UART, I2C, SPI, 245 FIFO), снабжены USB концентратором, 8-разрядным АЦП и большим объемом встроенной памяти.

Отладочный модуль, несмотря на свои компактные размеры, поддерживает все аппаратные возможности микроконтроллеров FT51A. Помимо доступа к коммуникационным интерфейсам и линиям ввода/вывода, на плате установлены разъемы портов USB для подключения USB периферии и непосредственного подключении модуля к ПК.

Для программирования и отладки приложений с помощью программатора-отладчика FTPD-1 на модуле предусмотрен специальный разъем однопроводного интерфейса.

Отличительные особенности:

• компактный отладочный модуль в DIP форм-факторе;
• установлен микроконтроллер FT51A;
  • 8051-совместимое ядро, максимальная тактовая частота 48 МГц;
  • встроенная память 16 Кбайт (память программ/теневое ОЗУ);
  • встроенный периферийный контроллер USB2.0 с детектором заряда батареи совместимый с серией FT12;
  • нисходящий USB порт;
  • UART с расширенным функционалом;
  • I2C контроллер (ведущий/ведомый);
  • SPI контроллер (ведущий/ведомый);
  • 4 встроенный таймера;
  • встроенный ШИМ контроллер;
  • встроенный тактовый генератор;
  • многоканальный 8-разрядный АЦП;
  • до 16 цифровых линий ввода/вывода;
  • встроенный отладчик;
  • напряжение питания 5 В, встроенные LDO регуляторы 3.3 В/1.8 В;
  • ток потребления: 20 мА в активном режиме, 150 мкА – в режиме ожидания.
• возможность установки в стандартную 40-выводную DIP колодку, шаг выводов 2.54 мм;
• более производительная и функциональная альтернатива 8051 микроконтроллерам в DIP корпусе;
• два порта USB: USB client, USB Hub;
• поддерживается возможность каскадирования нескольких модулей;
• поддерживаются все аппаратные возможности микроконтроллера;
• доступ ко всем коммуникационным интерфейсам;
• разъем для подключения программатора-отладчика;
• перемычка для выбора источника питания;
• программная поддержка.
