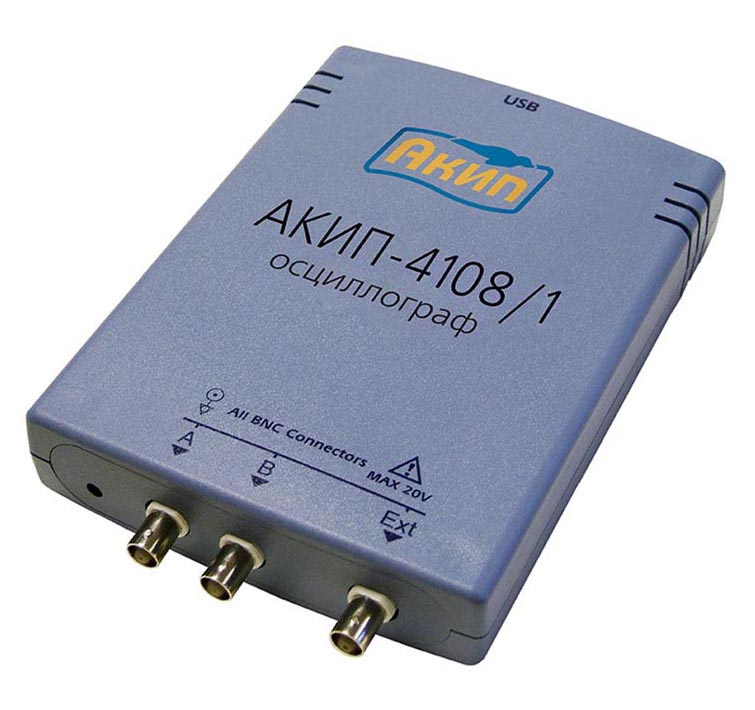

USB осциллограф АКИП-4108/1
Производитель | АКИП |
Серия | АКИП-4108 |
Модель | АКИП-4108/1 |
Английской фирмой Pico Technology выпускается семейство цифровых USB осциллографов с общим названием PicoScope.
Цены
Цифровой запоминающий USB-осциллограф | |||
АКИП-4108/1 | 153 739 ₽ | ||
USB Осциллограф АКИП-4108/1G (2294) АКИП | по запросу |
Подробное описание
Для российской фирмы «ПриСТ» эти приборы поставляются под торговой маркой АКИП.
Таблица соответствия приборов PicoScope и АКИП позволяет найти описания аналогов.
В статье «Профессиональные осциллографы на базе ПК» дано подробное описание семейства USB осциллографов АКИП.
Дополнительная информация по приборам группы АКИП-4108 содержится в статье «АКИП-4108 - цифровой осциллограф на базе ПК и новые возможности обновленной версии ПО АКИП PicoScope».
Осциллографы серии АКИП-4108
- «3 в 1»:
- осциллограф
- анализатор спектра
- генератор сигналов
- Осциллограф: 2 канала + вход внешней синхронизации (Ext)
- Автоизмерения (26 параметров); курсорные измерения (ΔU; ΔT)
- Быстрое преобразование Фурье (БПФ)
- Пиковый детектор, усреднение, послесвечение, цифровой самописец (максимальная частота дискретизации 1 кГц)
- Режим «покадровой» регистрации (запись/воспроизведение до 1000 осциллограмм во внутренний буфер)
- Встроенный генератор стандартных сигналов до 1 МГц: синус, меандр, треугольник, пила (нараст./спад)
- Интерфейс USB 2.0 (совместимый с USB 1.1)
- Питание от ПК по шине USB (потребляемый ток 500 мА)
- Габариты 100 × 135 × 45 мм
- Вес 210 г
Технические характеристики осциллографов серии АКИП-4108
Характеристики |
Параметры |
АКИП-4108 |
АКИП-4108/1 |
АКИП-4108/2 |
||
Канал |
Полоса пропускания (–3 дБ) |
0 … 50 МГц |
0…100 МГц |
0…200 МГц |
||
Коэф. отклонения (Коткл.) |
100 мВ/дел…4 В/дел (шаг 1-2-5), плавная регулировка |
|||||
Погрешность установки Коткл. |
± 3% |
|||||
Время нарастания, не более |
7 нс |
3.5 нс |
1.75 нс |
|||
Входное сопротивление |
1 МОм (±2 %) / (20 ±3) пФ |
|||||
Макс. входное напряжение |
20 В ср.кв. |
|||||
Канал |
Коэф. развертки (Кразв.) |
5 нс…50 с/дел |
2 нс…50 с/дел |
1 нс…50 с/дел |
||
Погрешность установки Кразв. |
±50 ppm (±0.005 %) |
|||||
Режимы работы |
Основной, окно, ZOOM окна, X-Y |
|||||
Синхронизация |
Источники синхросигнала |
Канал А или канал В, внеш. синхр. |
||||
Условия запуска развертки |
Фронт (нарастающий или спадающий) |
|||||
Режим запуска |
автоколебательный, ждущий, однократный, |
|||||
Аналого-цифровое |
Разрешение по вертикали |
8 бит (12 бит в режиме увеличения разрешения (ERES)) |
||||
Максимальная частота |
50 МГц |
100 МГц |
200 МГц |
|||
Эквивалентная |
2.5 ГГц |
5 ГГц |
10 ГГц |
|||
Частота дискретизации |
1 кГц |
|||||
Максимальная длина |
128 к |
256 к |
512 к |
|||
Внутренний буфер |
0…1000 осциллограмм (запись и воспроизведение) |
|||||
Режимы сбора данных |
Выборка; усреднение; послесвечение |
|||||
Курсорные |
Функции |
∆U; ∆Т; 1/∆Т |
||||
Автоматические |
По вертикали |
Пик-пик, амплитуда, максимальное, минимальное, |
||||
По горизонтали |
Частота; период; время нарастания и спада; |
|||||
Анализатор спектра |
Диапазон входных частот |
0…25 МГц |
0…50 МГц |
0…100 МГц |
||
Индикация спектрограммы |
Амплитуда, удержание пика, среднее значение |
|||||
Тип окна наблюдения |
Прямоугольное, треугольное, гауссовское, |
|||||
Генератор сигналов |
Формы выходных сигналов |
Прямоугольные |
Синус, меандр, треугольник, пила |
|||
Частотный диапазон |
0.001 Гц… 1 МГц |
|||||
Разрешение |
0.001 Гц |
|||||
Погрешность |
± 0.005 % |
|||||
Выходной уровень |
Фиксированная |
Меандр: фиксированная |
||||
Выходное сопротивление |
600 Ом |
Основные параметры осциллографа
Параметр | Значение |
---|---|
Тип | цифровой |
Исполнение | приставка к ПК |
Число каналов | 2 |
Полоса пропускания, МГц | 100 |
Основные параметры анализатора спектра
Параметр | Значение |
---|---|
Исполнение | приставка к ПК |
Тип | цифровой |
Максимальная частота, МГц | 50.00 |
Основные параметры генератора
Параметр | Значение |
---|---|
Исполнение | приставка к ПК |
Число каналов | 1 |
Максимальная частота, МГц | 1.000 |
Виды сигналов |
|
Варианты написания:
АКИП4108/1, АКИП 4108/1
