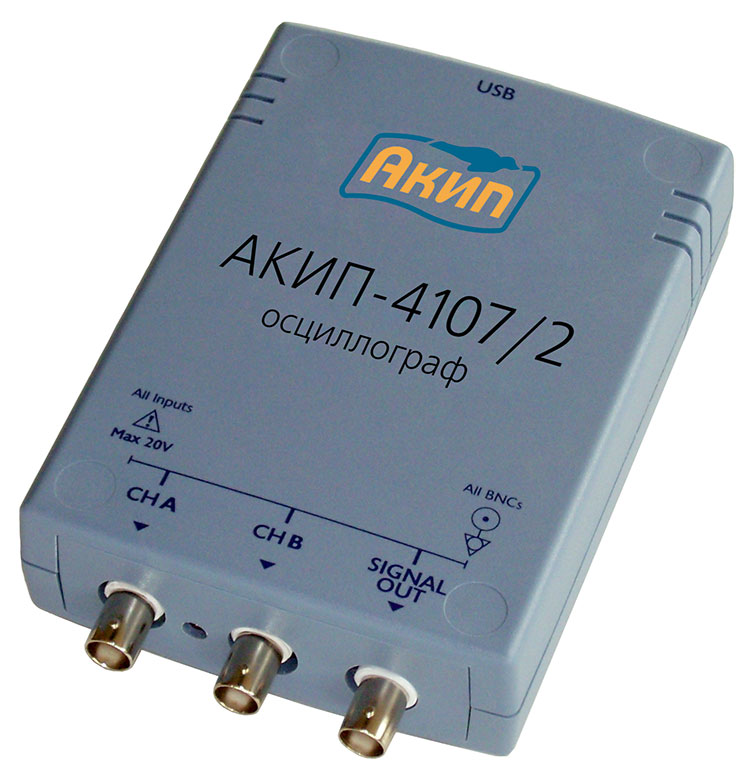

USB осциллограф АКИП-4107/2
Производитель | АКИП |
Серия | АКИП-4107 |
Модель | АКИП-4107/2 |
Английской фирмой Pico Technology выпускается семейство цифровых USB осциллографов с общим названием PicoScope.
Цены
Цифровой запоминающий USB-осциллограф | |||
АКИП-4107/2 | 74 717 ₽ |
Подробное описание
Для российской фирмы «ПриСТ» эти приборы поставляются под торговой маркой АКИП.
Таблица соответствия приборов PicoScope и АКИП позволяет найти описания аналогов.
В статье «Профессиональные осциллографы на базе ПК» дано подробное описание семейства USB осциллографов АКИП.
Осциллографы серии АКИП-4107
- 3 в 1:
- осциллограф,
- анализатор спектра,
- генератор сигналов
- 2 вх. канала
- Автоматические (26 параметров) и курсорные измерения (ΔU; ΔT)
- Быстрое преобразование Фурье (БПФ)
- Цифровой самописец: максимальная частота дискретизация 1 МГц, память 2 М на канал
- Пиковый детектор, усреднение, послесвечение
- Выход генератора до 100 кГц: синус, меандр, треугольник, пила (нарастающая или спадающая), постоянное напряжение
- Формирование сигналов произвольной формы (СПФ)
- Режим «покадровой» регистрации (запись/считывание до 1000 осциллограмм во внутренний буфер)
- Интерфейс USB, ПО под ОС WIN XP SP2 и Vista
- Источник питания от ПК по шине USB (200 мА)
- Интерфейс USB 2.0 (совместимый с USB 1.1)
- Габаритные размеры 100 × 150 × 37 мм
- Масса 0.2 кг
Технические характеристики осциллографов серии АКИП-4107
Характеристики |
Параметры |
АКИП-4107 |
АКИП-4107/1 |
АКИП-4107/2 |
||
Канал |
Полоса |
0…5 МГц |
0…10 МГц |
0…25 МГц |
||
Коэффициент |
10 мВ/дел…4 В/дел (шаг 1-2-5), плавная регулировка |
|||||
Погрешность |
±3% |
|||||
Время нарастания |
<70 нс |
<35 нс |
<14 нс |
|||
Входной импеданс |
1 МОм (± 2 %) / (20 ± 3) пФ |
|||||
Максимальное |
20 В ср. кв. |
|||||
Режимы работы |
Канал 1 (2), инверсия канала 1 (2) |
|||||
Канал |
Коэффициент |
500 нс…200 с/дел |
100 нс…200 с/дел |
50 нс…200 с/дел |
||
Погрешность |
±0.01 % |
|||||
Джиттер |
3 пс |
|||||
Режимы работы |
Основной, окно, ZOOM окна, X-Y |
|||||
Синхронизация |
Источники синхросигнала |
Канал А или канал В |
||||
Режимы запуска развертки |
Фронт, пороговый (гистерезис), по длительности, по интервалу, |
|||||
Режим запуска |
автоколебательный, ждущий, однократный, |
|||||
Аналого-цифровое |
Разрешение по вертикали |
8 бит (12 бит в режиме увеличения разрешения (ERES)) |
||||
Максимальная частота |
20 МГц |
50 МГц |
100 МГц |
|||
Эквивалентная |
1 ГГц |
2 ГГц |
4 ГГц |
|||
Длина записи (на канал) |
4 К (8 К при объединении) |
8 К (16 К при объед.) |
||||
Максимальная частота |
1 МГц |
|||||
Длина памяти |
2 Мб |
|||||
Внутренний буфер |
0…1000 осциллограмм (запись и воспроизведение) |
|||||
Интерполяция |
Линейная, Sin X/X |
|||||
Режимы сбора данных |
Выборка; усреднение; послесвечение |
|||||
Курсорные |
Функции |
∆U; ∆Т; 1/∆Т |
||||
Автоматические |
По вертикали |
Пик-пик, амплитуда, максимальное, минимальное, |
||||
По горизонтали |
Частота; период; время нарастания и спада; |
|||||
Анализатор |
Диапазон входных частот |
0…5 МГц |
0…10 МГц |
0…25 МГц |
||
Количество точек (интервал) |
4096 |
8192 |
||||
Индикация спектрограммы |
Амплитуда, удержание пика, среднее значение |
|||||
Тип окна наблюдения |
Прямоугольное, треугольное, гауссовское, Блэкмана, |
|||||
Генератор |
Формы выходных сигналов |
Синус, меандр, треугольник, пила (нараст./спад), |
||||
Частотный диапазон |
0.001 Гц… 100 кГц |
|||||
Разрешение |
0.001 Гц |
|||||
Погрешность |
±0.01% |
|||||
Выходной уровень |
250 мВ…4 В пик-пик (вых. сопротивление 600 Ом) |
|||||
Диапазон |
±2 В |
|||||
Качание частоты |
Нарастание, убывание, нарастание-убывание, |
|||||
Генератор |
Диапазон частот |
0.001 Гц… 100 кГц |
||||
Разрешение ЦАП |
8 бит |
|||||
Длина памяти СПФ |
4000 точек |
|||||
Выходной уровень |
250 мВ…4 В пик-пик (вых. сопротивление 600 Ом) |
|||||
Диапазон пост, смещения |
±2 В |
|||||
Тактовая частота |
2 МГц |
|||||
Формат входных данных |
CSV (нормализованный файл, совместимый с MS Excel) |
|||||
Внешний |
Разрешение |
Поддержка до 4000 точек по горизонтали |
||||
Стиль отображения |
Реальное время, цифровое окрашивание, |
Основные параметры осциллографа
Параметр | Значение |
---|---|
Тип | цифровой |
Исполнение | приставка к ПК |
Число каналов | 2 |
Полоса пропускания, МГц | 25 |
Основные параметры генератора
Параметр | Значение |
---|---|
Исполнение | приставка к ПК |
Число каналов | 1 |
Максимальная частота, МГц | 0.100 |
Виды сигналов |
|
Качание частоты | линейное |
Основные параметры анализатора спектра
Параметр | Значение |
---|---|
Исполнение | приставка к ПК |
Тип | цифровой |
Максимальная частота, МГц | 25.00 |
Варианты написания:
АКИП4107/2, АКИП 4107/2
