Отладочный набор Cypress CY3684 EZ-USB FX2LP
Отладочный набор CY3684 EZ-USB FX2LP предоставляет возможность полной разработки устройств на базе микроконтроллеров семейства EZ-USB FX2LP и включает в себя среду разработки и отладки ПО 8051 Keil Software Tools (демо-версия, с ограничением по размеру кода) с поддержкой USB-интерфейса, все необходимые драйвера и Cypress USB Studio.
Подробное описание
Отличительные особенности:
- установленный микроконтроллер CY7C68013A-128AXC
- расширенное 8051 ядро
- рабочая частота 48 МГц
- расширенная система прерываний
- встроенный USB 2.0-контроллер (USB-Host, USB-device)
- аппаратная реализация протокола USB
- 16 КБайт RAM памяти программ
- 2×USART, I2C, три таймера/счетчика
- 8/16-битный внешний интерфейс
- программируемый интерфейс общего назначения
- напряжение питания 3.3 В;
- драйвер RS232;
- 128 КБайт SRAM;
- установленный стабилизатор напряжения;
- установленная ПЛИС;
- панельки под микросхемы памяти с интерфейсом I2C;
- установленный светодиодный индикатор;
- ATA коннектор;
- I2C экспандер;
- пользовательские кнопки, пользовательские светодиоды;
- расширитель интерфейса.
Основные параметры
|
Параметр |
Значение |
|
Интерфейс подключения |
последовательный, USB |
|
Ядро базового компонента |
С51 |
|
Разрядность, бит |
8 |
|
Базовый компонент |
CY7C68013A-128AXC |
|
Вспомогательный компонент |
CY7C1019BV33 |
|
Целевое напряжение, В |
3.3 / 5.0 |
|
Напряжение питания, В |
5.0 В |
|
Источник питания |
внешний / USB |

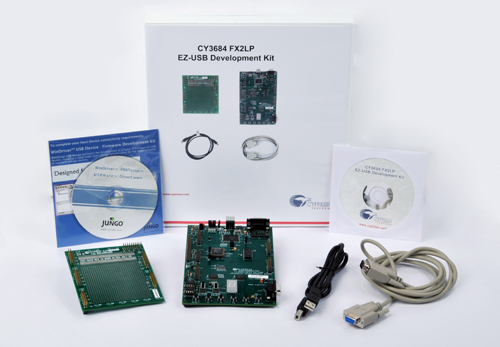

Комплектация:
- Отладочная плата CY3684 EZ-USB FX2LP
- Плата для макетирования
- USB кабель
- RS232 кабель
- Диск с ПО.
Принципиальная схема отладочной платы.
Варианты написания:
CY3684 EZUSB FX2LP, CY3684 EZ USB FX2LP
