Генератор функциональный Каскад KE511
Функциональный генератор формирует три вида сигналов: пилообразный (треугольный), прямоугольный и синусоидальный.
Диоды подавления переходных скачков напряжения (TVS) 1500W 51V 10% Unidir | |||
| 1 5KE51/1 Vishay | по запросу | ||
| 1.5KE51/1 Vishay | по запросу | ||
Подробное описание
Имеется возможность ступенчатого и плавного регулирования рабочей частоты и плавного регулирования амплитуды выходного сигнала.
- Напряжение питания 6…12 В
- Ток потребления 12 мА
- Печатная плата 70 × 145 мм
Технические характеристики KE511
|
Параметр |
Значение |
|
Количество выходных сигналов |
3 |
|
Рабочая частота |
20…135000 Гц |
|
Количество частотных диапазонов |
4 |
|
Максимальная амплитуда прямоугольного сигнала |
1.5 В |
|
Максимальная амплитуда треугольного сигнала |
1 В |
|
Максимальная амплитуда синусоидального сигнала |
0.5 В |
|
Эффективное значение синусоидального сигнала |
0.35 В |
|
Коэффициент гармоник синусоидального сигнала |
3% |
|
Длительность фронтов прямоугольного сигнала |
5 мкс |
|
Нелинейность треугольного сигнала |
2 % |

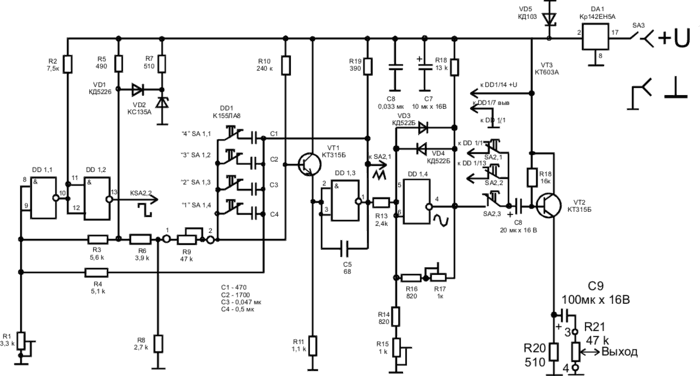

Принципиальная схема KE511
Варианты написания:
KE511 КЕ511, KE511 КЕ511
