Отладочная система mikroElektronika ME-DSPICPRO4
ME-DSPICPRO4 – лабораторный стенд от компании mikroElektronika для изучения микроконтроллеров семейства dsPIC30F.
| ME-DSPICPRO4 mikroElektronika | по запросу | ||
Подробное описание

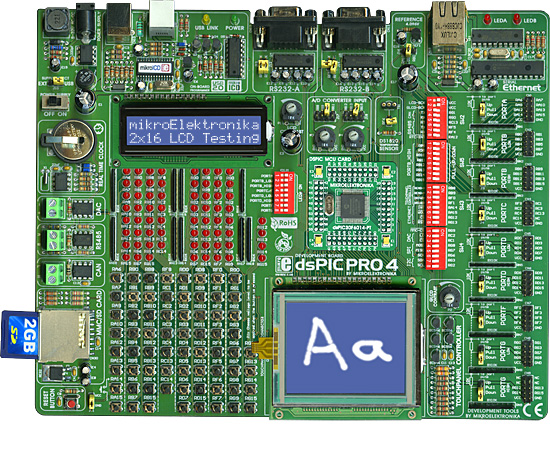

Хорошо методически проработанная плата стенда включает мезонинный модуль с установленным 16-разрядным сигнальным микроконтроллером dsPIC30F6014A, USB-программатор dsPICprog2 и внутрисхемный отладчик mikroICD, стабилизатор напряжения питания.
В качестве устройств ввода могут использоваться кнопки, подключенные ко всем линиям портов микроконтроллера, датчик температуры, часы реального времени, накопитель MMC/SD. Для отображения данных на плате имеются светодиоды на всех линиях портов микроконтроллера, а также предусмотрены посадочные места со штыревыми разъемами для установки алфавитно-цифрового и графического ЖКИ дисплеев. Из устройств вывода данных имеется, также, 12-разрядный ЦАП. Для двунаправленного обмена установлены порты RS-232, RS-485, CAN, Ethernet. Все линии портов микроконтроллера выведены на девять штыревых разъемов 2×5. К этим разъемам возможно подключение внешних плат, использование которых расширяет номенклатуру изучаемых периферийных устройств.
На компакт-диске находятся примеры программ управления периферийными устройствами на языках mikroBasic, mikroPascal, mikroC.
Механическую прочность стенда обеспечивает увеличенная толщина платы (2.5 мм). Оптимально для организации учебных классов и лабораторий, индивидуального изучения работы микроконтроллеров dsPIC30F.
Отличительные особенности:
- установлен микроконтроллер dsPIC30F6014A;
- интегрированный USB-программатор dsPICprog2 и внутрисхемный отладчик mikro ICD;
- 12-разрядный ЦАП на микросхемеMCP4921;
- место под установку ЖКИ 2×16 знаков;
- место под установку графического ЖКИ 128×64 точек;
- два порта RS-232, два порта CAN, порт RS-485, порт Ethernet;
- интерфейс и разъем MMC/SD-накопителя;
- место под установку температурного датчика DS1820;
- светодиоды и кнопки подключены ко всем линиям портов микроконтроллера;
- девять штыревых разъемов 2×5 (PORT A - PORT G) для подключения плат расширения (EXTRA BOARDS);
- возможность питания от USB-порта;
- стабилизатор напряжения и разъем для подключения внешнего источника питания.
Основные параметры
|
Параметр |
Значение |
|
Интерфейс подключения |
USB / ICD2 / RS232 / RS485 |
|
Ядро базового компонента |
dsPIC |
|
Разрядность, бит |
16 |
|
Базовый компонент |
dsPIC30F6014A |
|
Вспомогательный компонент |
MAX232 |
|
Целевое напряжение, В |
5.0 |
|
Напряжение питания, В |
5.0 / 9.0 – 32.0 |
|
Источник питания |
USB / внешний |
Комплектация:
- плата стенда ME-DSPICPRO4 с установленным микроконтроллером dsPIC30F6014A (LCD, GLCD, DS1820 и MMC/SD карта в комплект поставки не входят);
- кабели RS-232 и USB;
- компакт-диск с ПО и документацией;
- документация на плату.
Варианты написания:
MEDSPICPRO4, ME DSPICPRO4
