Отладочная система mikroElektronika ME-EASYDSPIC4A

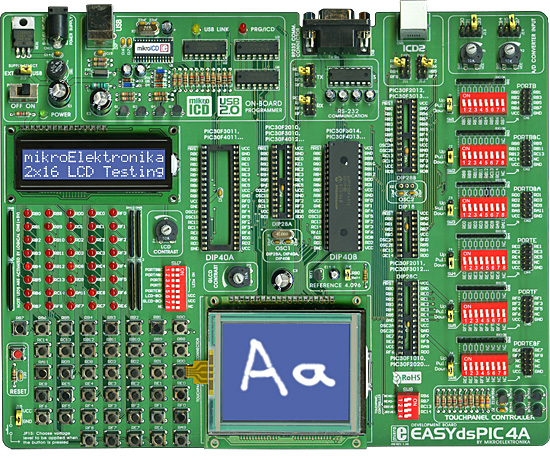

ME-EASYDSPIC4A - отладочная плата с богатым набором периферии для разработки и отладки приложений на базе микроконтроллеров семейства dsPIC от Microchip.
Подробное описание
Плата универсальна и позволяет устанавливать микроконтроллеры в корпусах DIP18, DIP20 и DIP40.
Наличие встроенного USB-отладчика превращает плату во многофункциональную отладочную систему. Оптимально для организации учебных классов и лабораторий по изучению работы микроконтроллеров Microchip.
Отличительные особенности:
- места под установку микроконтроллеров в корпусах DIP18, DIP20 и DIP40;
- интегрированный USB-отладчик (PICFlash2);
- место под установку ЖКИ 2×16 с регулятором контрастности;
- место под установку графического ЖКИ с регулятором контрастности;
- интерфейс RS-232 с возможностью отключения;
- разъем для подключения внешнего отладчика ICD2;
- источник опорного напряжения на MCP1541;
- цепь сброса;
- место под установку кварцевого резонатора;
- цепь ввода аналоговых сигналов;
- светодиоды и кнопки, подключенные ко всем выводам микроконтроллера, с возможностью подтяжки к GND и Uпит. или отключения;
- шесть штырьковых разъемов (PORT A - PORT E) по десять выводов с гибкой системой коммутации, для подключения периферийных плат (EXTRA BOARDS);
- возможность запитки от USB-порта;
- установленный стабилизатор напряжения и разъем для подключения внешнего источника питания.
Основные параметры
|
Параметр |
Значение |
|
Интерфейс подключения |
USB / ICD2 / RS232 |
|
Ядро базового компонента |
dsPIC |
|
Разрядность, бит |
16 |
|
Базовый компонент |
dsPIC30F4013 |
|
Вспомогательный компонент |
MAX232 |
|
Целевое напряжение, В |
5.0 |
|
Напряжение питания, В |
5.0 / 8.0 – 16.0 |
|
Источник питания |
USB / внешний |
Комплектация:
- отладочная плата с установленным МК dsPIC30F4013;
- кабели RS-232 и USB;
- диск с ПО и документацией;
- документация на плату.
Варианты написания:
MEEASYDSPIC4A, ME EASYDSPIC4A
