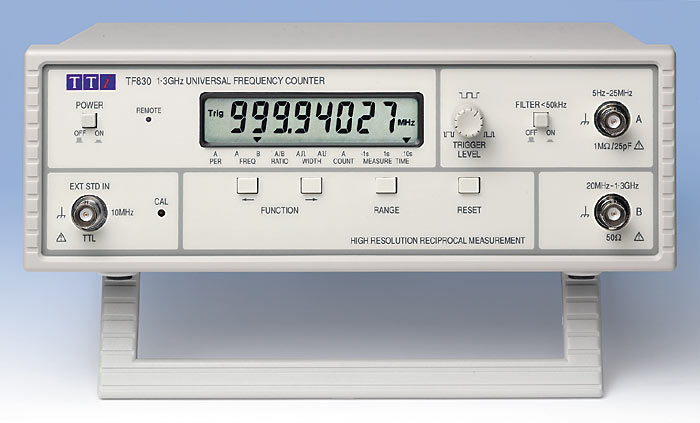

Частотомер TTi TF830

Параметры

Значения

Измеряемый
параметр

Частота
(Диапазон A)

Диапазон частот

5 Гц … 25 МГц

Входной разъем

A

Разрешение

0.001 мГц … 100 Гц (см.

Примечание 1)

Частота
(Диапазон B)

Диапазон частот

20 МГц … 1.3 ГГц

Входной разъем

B

Разрешение

1 Гц … 10 кГц (см. Примечание 1)

Период

Входной разъем

A

Диапазон частот

5 Гц … 25 МГц

Разрешение

10^–7 нс … 1 мкс (см. Примечание 1)

Счет
импульсов

Входной разъем

A

Диапазон счета

1 … 268435456 (2²⁸), индицируются только 8 значащих
цифр с индикацией переполнения в форме 99999999

Диапазон частот

Не хуже, чем 1 Гц … 14 МГц

Минимальная ширина импульса

20 нс

Отношение
A/B

Диапазон частот

A

5 Гц … 25 МГц

B

20 МГц … 1.3 ГГц

Разрешение

Результат отображается восемью значащими цифрами,
независимо от фактических значений входных частот и
времени измерения

Ширина
импульса

Входной разъем

A

Режим

Измерение между передним и задним фронтом,
или между задним и передним фронтом

Диапазон

1 мкс … 26 с

Разрешение

100 нс

Время измерения

На диапазонах 0.1 с и 1 с зависит от диапазона,
на диапазоне 10 с от нажатия до отпускания кнопки

Примечание 1.
Разрешение зависит от времени измерения и входной частоты. Индицируются, по крайней мере, 7 значащих цифр.

Характеристики
входов

Вход A

Входной импеданс

1 МОм / 25 пФ

Диапазон частот

5 Гц … 25 МГц

Чувствительность

гармонический сигнал: 15 мВ с.к.з. 10 Гц … 20 МГц;
импульсный сигнал: 40 мВ п-п 0 Гц … 14 МГц

Пороговый уровень

Плавно устанавливается с передней панели

Максимально допустимое
входное напряжение

200 В DC; 250 В с.к.з. 50/60 Гц;
1 В с.к.з. на частотах свыше 1 МГц

Фильтр НЧ

Отключаемый с частотой среза  50 кГц

Вид входа

Закрытый

Вход B

Входной импеданс

50 Ом

Диапазон частот

20 МГц … 1.3 ГГц

Чувствительность

10 мВ с.к.з. 20 МГц … 700 МГц,
< 50 мВ с.к.з. до 1.3 ГГц

Максимально допустимое
входное напряжение

250 В DC; 250 В с.к.з. 50/60 Гц;
1 В с.к.з. 20 МГц … 1.3 ГГц

Вид входа

Закрытый

Внешний
разъем

Частота

10 Мгц

Выбор

Автоматическое обнаружение и переключение

Чувствительность

Закрытый вход, совместимый с уровнями ТТЛ/КМОП

Максимально допустимое
входное напряжение

5 В с.к.з., 50 В DC

Опорный генератор

Резонатор

10 МГц

Базовая погрешность

< ±1 ppm при 23 °C

Температурный коэффициент

Менее ±0.3 ppm/°C в диапазоне 18 … 28 °C,

±10 ppm в диапазоне –20 … 70°C

Старение

< ±5 ppm/год

Интерфейс RS-232
(Только для TF830-RS232)

Адресуемый интерфейс, RS-232, все функции
дистанционного управления, включая запуск
и включение фильтра.
Полностью отвечает стандарту TTi ARC.

Питание

Используемые батареи

6 элементов типоразмера C
(аккумуляторы или солевые батареи)

Время работы от аккумуляторов

Типовое значение – 200 часов

Вход переменного напряжения

230 В ±14% AC или 115 В ±14% AC

Потребляемая мощность

Не более 8 В·А

Общие характеристики

Категория безопасности

Соответствует EN61010-1

ЭМС

Соответствует EN50081-1 и EN50082-1

Диапазон рабочих температур

+5 … +40°C при влажности 20% … 80% RH

Температура хранения

–20 … +70 °C

Габариты

257 × 224 × 88 мм (без учета ножек и рукоятки)

Вес

1.55 кг (с батареями)
