RF модуль Freescale MC33696MOD315EV

MC33696MOD315EV – RF модуль для работы в ISM диапазоне 315 МГц и разработан для совместного использования с демонстрационной платой DEMO9S08RG60.

Купить MC33696MOD315EV на РадиоЛоцман.Цены — от 5 354 до 5 442 ₽ Микросхема Программируемый логический контроллер PLC, MC33696/MC33596 RF Transceiver Evaluation Board Automotive
ChipWorker Весь мир	MC33696MOD315EV Freescale	5 354 ₽
AiPCBA Весь мир	MC33696MOD315EV Freescale	5 442 ₽
Кремний Россия и страны СНГ	MC33696MOD315EV Freescale	по запросу
TradeElectronics Россия	MC33696MOD315EV Freescale	по запросу

Подробное описание

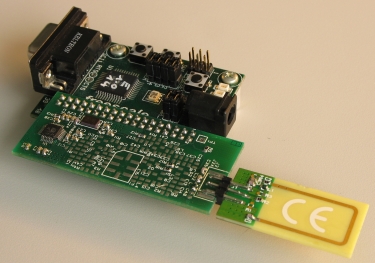

Модуль выполнен на базе трансивера MC33696, обладающего хорошими характеристиками и дополнительными функциями и предназначены, в основном, для автономных устройств. Плата модуля подключается к демонстрационной плате посредством специального 40-выводного разъема. Управление модулем осуществляется микроконтроллером, установленном на демонстрационной плате DEMO9S08RG60, по интерфейсу SPI. Команды управления, конфигурации и полученные в ответ данные принимаются и передаются микроконтроллеру по каналу RS232 из программы HyperTerminal с использованием скриптов. Компания предлагает несколько готовых скрипт-файлов для быстрого старта и демонстрации возможностей трансивера MC33696.

Отличительные особенности RF модуля MC33696MOD315EV:

на плате установлен трансивер MC33696:
- внутренний PLL;
- встроенный модуль менеджера данных;
- встроенный модуль переключения задач;
- встроенная схема оптимизации электропитания;
- интерфейс SPI для связи с микроконтроллером;
- поддерживаемая модуляция: OOK (амплитудная модуляция), FSK;
- поддерживаемая скорость передачи 20 Кбит/с, 40 Кбит/с (без менеджера данных);
- возможна настройка уровня выходной мощности;
- контроль уровня принимаемого сигнала;
- трансивер может работать в двух диапазонах питающего напряжения: 2.1 В – 3.6 В и 4.5 В – 5.5 В;
- встроенный монитор питающего напряжения;
разработан для совместного использования с демонстрационной платой DEMO9S08RG60;
установлен кварцевый резонатор 17.58140 МГц (для диапазона 315 МГц);
модуль поставляется с печатной антенной;
управление при помощи скриптов из программы HyperTerminal.

Основные параметры RF-модуля

Параметр	Значение
Интерфейс подключения	SPI / RS232 (демонстрационная плата
Базовый компонент	MC33696
Рабочий диапазон	315 МГц
Поддерживаемый тип модуляции	OOK / FSK
Скорость передачи данных, Кбит/с	20 / 40
Целевое напряжение, В	2.1 – 3.6 / 4.5 – 5.5
Напряжение питания, В	2.1 – 3.6 / 4.5 – 5.5
Источник питания	демонстрационная плата

Комплектация:

Плата RF-модуля MC33696MOD315EV.
Руководство пользователя.
Руководство по быстрому старту.
