Справочный проект Microchip ARD00280 (Single-Phase Energy-Meter Reference Design)

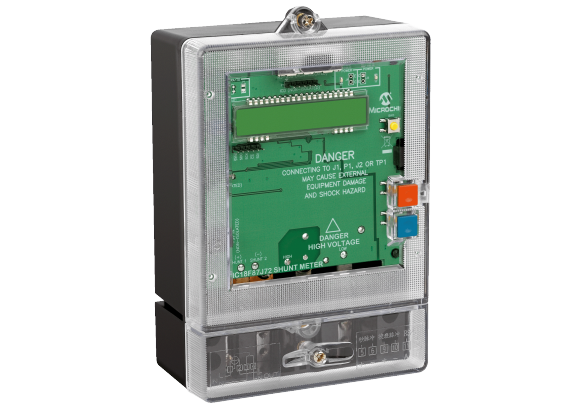

ARD00280 – завершенный справочный проект однофазного счетчика электроэнергии на базе 8-битного микроконтроллера PIC18F87J72 с интегрированным аналоговым Front End интерфейсом.
 Купить ARD00280 на РадиоЛоцман.Цены — от 12 011 до 12 671 ₽Набор разработчика, PIC18F87J72 Single Phase Energy Meter Reference Design | |||
| ARD00280 Microchip | 12 011 ₽ | ||
| ARD00280 Microchip | 12 671 ₽ | ||
| ARD00280 | по запросу | ||
Подробное описание
В качестве датчика тока использован шунт, а не трансформатор тока, что значительно удешевляет конструкцию.
Кроме основной задачи и непосредственного управления ЖК дисплеем, микроконтроллер поддерживает работу с коммуникационными интерфейсами USB и RS232 (интерфейс sb выполнен оптоизолированным). Коммуникационные интерфейсы предназначены для калибровки устройства, наблюдения за системой, а также для доступа к данным.
Отличительные особенности:
- полностью рабочий проект выполнен на единственном микроконтроллере;
- датчик тока – шунт;
- программное обеспечение позволяет вычислять активную/реактивную энергию, активную/реактивную/полную мощность, среднеквадратичное значение тока/напряжения;
- установлен ЖК дисплей для отображения значений;
- разъем для внутрисхемного программирования;
- специальное программное обеспечение для ПК:
- графический интерфейс;
- пошаговая калибровка устройства;
- дополнительные функции;
- питание от сети переменного тока;
- класс точности 0.5.
Основные параметры
|
Параметр |
Значение |
|
Интерфейс подключения |
USB/RS232 |
|
Ядро базового компонента |
PICmicro |
|
Разрядность, бит |
8 |
|
Базовый компонент |
PIC18F87J72 |
|
Вспомогательный компонент |
MAX3232 |
|
Целевое напряжение, В |
3.3 / 5.0 |
|
Напряжение питания, В |
275 В AC |
|
Источник питания |
сеть переменного тока |
Комплектация:
- однофазный счетчик электроэнергии
