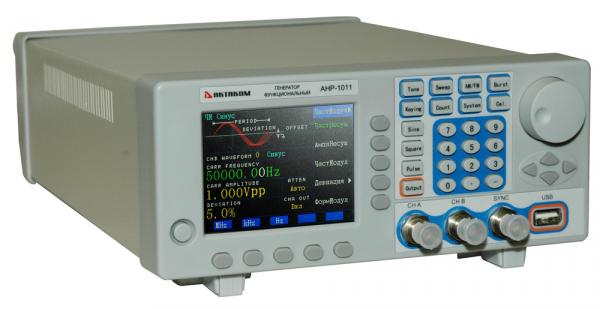

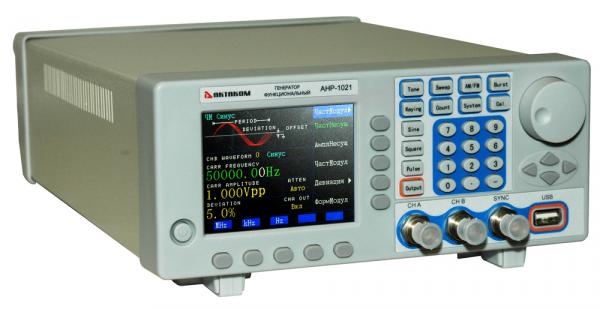

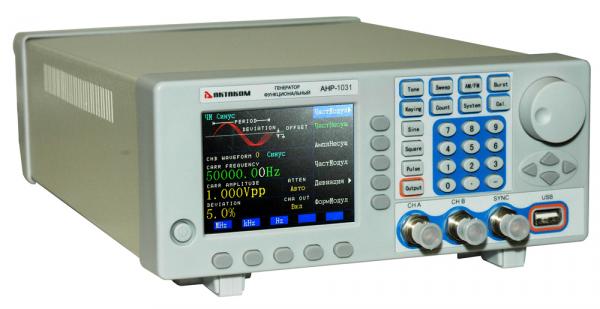

Генератор функциональный Актаком АНР-1011
Производитель | Актаком |
Серия | АНР-10x1 |
Модель | АНР-1011 |
Генераторы серии АНР-10x1 предназначены для настройки и испытания систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной технике, приборостроении.
Цены
Подробное описание
Применяются в ремонтных и научно-исследовательских лабораториях.
Основные особенности генераторов серии АНР-10x1:
- Прямой цифровой синтез
- 2 канала
- Режим свипирования
- Режим выдачи пачек импульсов
- Виды модуляции: амплитудная модуляция, частотная модуляция, частотная манипуляция, амплитудная манипуляция, фазовая манипуляция
- Источник модуляции: внутренний, внешний
- Память: 40 групп настроек
- Источник синхронизации: внутренний, внешний (TTL/CMOS уровень, низкий уровень < 0.3 В, высокий: > 4 В)
- Встроенный частотомер 100 МГц
Технические характеристики генераторов серии АНР-10x1
Параметры |
Значения |
|||||||
АНР-1011 |
АНР-1021 |
АНР-1031 |
АНР-1041 |
|||||
Канал А |
Параметры |
Форма сигнала |
синус, меандр, импульс, DC |
|||||
Длина записи |
3 … 16000 точек |
|||||||
Разрешение по амплитуде |
10 бит |
|||||||
Дискретизация |
180 Мвыб/с |
|||||||
Частотные |
Частота |
синус |
40 мкГц… |
40 мкГц… |
40 мкГц… |
40 мкГц… |
||
иные |
40 мкГц … 5 МГц |
|||||||
Разрешение |
40 мГц…10 МГц |
40 мГц |
||||||
40 мкГц…1 кГц |
40 мкГц |
|||||||
Точность установки частоты |
±50 ppm |
|||||||
Амплитудные |
Амплитуда выходного сигнала |
2 мВ п-п … 20 В п-п (высокий импеданс) |
||||||
Шаг установки |
для амплитуды > 2 В |
20 мВ п-п |
||||||
для амплитуды < 2 В |
2 мВ п-п |
|||||||
Точность установки амплитуды |
±(1% + 2мВ) (f = 1кГц, > 5 мВ с.к.з.) |
|||||||
Неравномерность |
< 1 МГц |
±5% |
||||||
1 МГц ≤ f ≤ 15 МГц |
±10% |
|||||||
Встроенный |
Максимальная |
8 Ом |
8 Вт |
|||||
50 Ом |
2 Вт |
|||||||
Максимальный |
30 В п-п |
|||||||
Диапазон частот |
1 Гц … 200 кГц |
|||||||
Аттенюатор |
Диапазон |
0 … 60 дБ |
||||||
Шаг |
20 дБ |
|||||||
Смещение |
Диапазон смещения |
±10 В (высокий импеданс) |
||||||
Разрешение |
20 мВ |
|||||||
Точность |
±(1% + 20 мВ) |
|||||||
Свипирование |
Тип |
по частоте |
линейное |
|||||
по амплитуде |
линейное |
|||||||
Диапазон свипирования |
полный |
|||||||
Шаг свипирования |
равен разрешению |
|||||||
Цикл свипирования |
10 мс … 60 с |
|||||||
Направление свипирования |
вверх, вниз, вверх-вниз |
|||||||
Синусоида |
Коэффициент |
в диапазоне |
–50 дБн |
|||||
в диапазоне |
–40 дБн |
|||||||
Общие искажения |
≤ 0.5% (20 Гц…200 кГц, 20 В п-п) |
|||||||
Меандр |
Время нарастания/спада |
≤ 20 нс |
||||||
Скважность |
50% |
|||||||
Выброс |
≤ 5% |
|||||||
Импульс |
Время нарастания/спада |
≤ 20 нс |
||||||
Скважность |
1% … 99% |
|||||||
Длительность импульса |
50 нс … 5 с |
|||||||
Разрешение |
10 нс |
|||||||
Выброс |
≤ 5% |
|||||||
Амплитудная |
Источник модуляции |
внутренний, внешний |
||||||
Коэффициент модуляции |
0.0 … 200.0% |
|||||||
Частотная |
Источник модуляции |
внутренний, внешний |
||||||
Девиация частоты |
0 … 20% |
|||||||
Фазовая |
Источник модуляции |
внутренний, внешний |
||||||
Фазовый сдвиг |
0..360° |
|||||||
Разрешение |
11.25º |
|||||||
Выходной импеданс |
50 Ом, высокий |
|||||||
Канал B |
Параметры |
Форма сигнала |
22 типа |
|||||
Длина записи |
1024 точек |
|||||||
Разрешение по амплитуде |
8 бит |
|||||||
Дискретизация |
10 Мвыб/с |
|||||||
Частотные |
Частота |
синус |
10 мГц … 1 МГц |
|||||
другие типы |
10 мГц … 50 кГц |
|||||||
Разрешение |
10 мГц |
|||||||
Точность установки частоты |
±(10 ppm + 10 мГц) |
|||||||
Амплитудные |
Амплитуда выходного сигнала |
50 мВ п-п … 20 В п-п (высокий импеданс) |
||||||
Шаг установки амплитуды |
20 мВ п-п |
|||||||
Отношение |
Частота канала B |
возможность установки частоты канала B |
||||||
Номер гармоники |
0.1 … 250 |
|||||||
Частота гармоники |
≤ 1 МГц |
|||||||
Фазовый сдвиг |
грубо |
11.25º/шаг |
||||||
точно |
2º/шаг |
|||||||
Режим выдачи |
Режимы |
непрерывный, одиночный |
||||||
Диапазон |
10 мГц … 1 МГц |
|||||||
Частота выдачи пачек |
40 мГц … 500 кГц |
|||||||
Длительность |
1 … 65000 циклов |
|||||||
Выходной импеданс |
50 Ом, высокий |
|||||||
Частотомер |
Частотный диапазон |
1 Гц … 100 МГц |
||||||
Амплитуда |
100 мВ п-п … 20 В п-п |
|||||||
Диапазон |
1 … 4000000000 |
|||||||
Общие |
Дисплей |
графический, цветной ЖК TFT 5.7" |
||||||
Интерфейс |
USB host, USB device, RS-232 (опция) |
|||||||
Питание |
220 В АС ±10% / 50 Гц ±5% |
|||||||
Потребляемая мощность |
< 30 В·А |
|||||||
Габаритные размеры |
254 × 103 × 374 мм |
|||||||
Масса |
3.15 кг |
Основные параметры генератора
Параметр | Значение |
---|---|
Исполнение | настольный |
Число каналов | 1 |
Максимальная частота, МГц | 10 |
Виды сигналов |
|
Модуляция |
|
Качание частоты | линейное |
Основные параметры частотомера (стандарта частоты, компаратора)
Параметр | Значение |
---|---|
Назначение | частотомер |
Исполнение | настольный |
Максимальная частота, МГц | 100.00 |
Варианты написания:
АНР1011, АНР 1011
