Преобразователь частоты Меридиан Ч5-13

Преобразователь частоты Ч5-13 используется для преобразования непрерывных сигналов частотой 10 … 78.33 ГГц в сигналы частотой 3.5 … 5 ГГц.

Купить Ч5-13 на РадиоЛоцман.Цены Преобразователь частоты
ПРИНЦИП Россия	Преобразователь частоты Ч5-13 (1448)	98 600 ₽

Выбираем схему BMS для заряда литий-железофосфатных (LiFePO4) аккумуляторов

Подробное описание

В комплекте с частотомером Ч3-54 и преобразователем частоты ЯЗЧ-42 обеспечивает измерение среднего значения частоты непрерывных сигналов и несущих частот ИМ-сигналов, что позволяет использовать прибор для калибровки шкал измерительных генераторов, измерения нестабильности частоты, частотной девиации источников СВЧ-сигналов.

Возможно измерение девиации частоты в импульсе и от импульса к импульсу, длительности и частоты повторения радиоимпульсов.

Погрешность измерения среднего значения частоты синусоидальных сигналов не превышает погрешности частоты опорного кварцевого генератора плюс погрешность из-за дискретности счета частотомера.

Принцип действия Ч5-13 основан на сравнении частоты входного сигнала с частотой гармоники сигнала встроенного гетеродина, перестраиваемого в диапазоне 3.3 … 5 ГГц. При непрерывном входном сигнале сличение осуществляется с помощью системы ФАПЧ гетеродина по частоте исследуемого сигнала, работающей на промежуточной частоте 30 МГц.

При входном ИМ-сигнале индикация сличения осуществляется по входному сигналу частотного детектора, настроенного на частоту 30 МГц.

Прибор удобен в эксплуатации. Имеется световая индикация режима синхронизации и канала преобразования (прямой или зеркальный). Подключение к источникам исследуемых сигналов производится с помощью выносных смесителей.

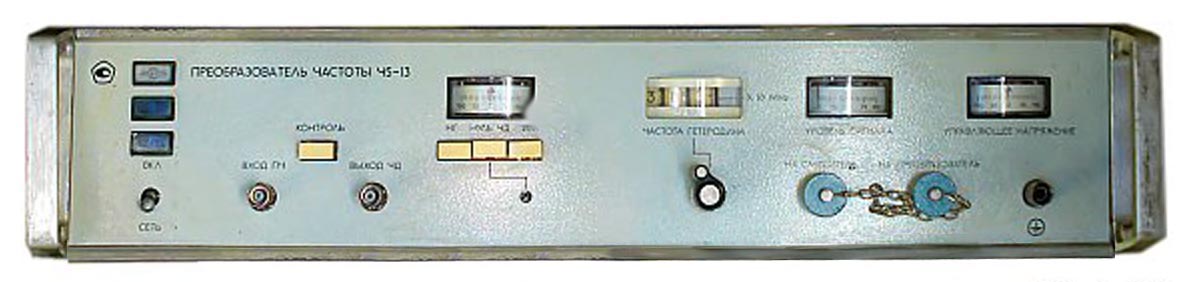

Преобразователь частоты Меридиан Ч5-13

Технические характеристики Ч5-13

Параметры		Значения
Диапазон частот	входных сигналов	10 … 78.33 ГГц
	выходных сигналов	3.3 … 5 ГГц
Уровни входных сигналов	10 … 37.5 ГГц	100 мкВт
	37.5 … 70 ГГц	500 мкВт
	70 … 78.33 ГГц	1200 мкВт
Максимальный уровень входного сигнала		5 мВт
Уровень выходного сигнала		≥ 200 мкВт
Опорные частоты		1; 5 МГц
Полоса синхронизации гетеродина		0.01 %
Погрешность измерения несущей ИМ-сигналов	при tи не менее 10 мкс	[10 кГц / fx(кГц)] ±10^–6
	при 1 мкс ≤ tи ≤ 10 мкс	[50 кГц / fx(кГц)] ±10^–6
Питание		220 ±22 В / 50 ±0.5 Гц
		220 (115) В ±5% / 400⁺²⁸_–12 Гц
Потребляемая мощность		70 В·А
Габариты		490 × 116 × 480 мм
Масса		18 кг
