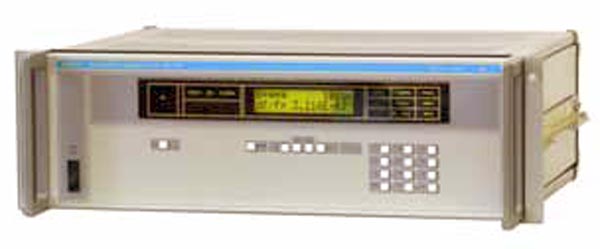

Приемник-компаратор Кварц ЧК7-54
Прибор предназначен для измерения относительного отклонения частоты высокостабильных кварцевых или квантовых генераторов по отношению к частоте сигналов времени, формируемых по сигналам спутниковых радионавигационных систем (СРНС) ГЛОНАСС/GPS.
Измерение относительного отклонения часто- ты высокостабильных кварцевых или квантовых ге- нераторов по отношению к частоте сигналов време- ни, формируемых по сигналам... | |||
Частотный компаратор ЧК7-54 (1464) | по запросу |
Подробное описание
Кроме того, прибор служит источником сигналов высокостабильной частоты, автоматически синхронизируемых по сигналам СРНС ГЛОНАСС/GPS.
Принцип действия приемника-компаратора основан на измерении приращения (набега) разности фаз во временной области сигналов шкалы времени (ШВ), формируемой из опорной частоты встроенного или внешнего генератора, и сигналов эталонной ШВ, формируемой по результатам приема и обработки сигналов СРНС ГЛОНАСС/GPS, с последующим определением относительной погрешности по частоте внешнего генератора в режиме приемника-компаратора или автоматической синхронизации внутреннего опорного рубидиевого генератора в режиме стандарта частоты.
Прибор сертифицирован для применения в сфере обороны и безопасности.
Основные особенности приемников-компараторов ЧК7-54:
- Принимаемют сигналы спутниковых радионавигационных систем:
- ГЛОНАСС-диапазон L1, СТ-код
- GPS-диапазон L1, С/А-код
- Автоматизация процессов измерения и вычисления метрологических характеристик нестабильности частоты
- Стандарт частоты, автоматически синхронизируемый по сигналам ГЛОНАСС/GPS
- Основная и дополнительная шкалы времени
Технические характеристики приемников-компараторов ЧК7-54
Параметры |
Значения |
|||
Пределы допускаемой относительной погрешности измерения относительной отстройки |
±1·10–12 |
|||
Пределы относительной погрешности по частоте выходных сигналов в режиме слежения |
±2·10–12 |
|||
Частота выходных синусоидальных сигналов |
1; 5 и 10 МГц |
|||
Эффективное значение напряжения выходных сигналов на нагрузке 50 Ом |
0.5 … 1.2 В |
|||
Среднеквадратическая относительная |
за 1 с |
не более 1·10–11 |
||
за 10 с |
не более 6·10–12 |
|||
за 100 с |
не более 3·10–12 |
|||
Параметры сигнала на выходе основной |
Период следования импульсов |
1 с |
||
Полярность импульсов |
положительная |
|||
Длительность импульсов |
10 … 30 мкс |
|||
Амплитуда импульсов на нагрузке 50±5 Ом |
не менее 2.0 В |
|||
Сдвиг вспомогательной ШВ |
Диапазон |
0 … 999999.99 мкс |
||
Шаг |
10 нс |
|||
Предел допускаемой погрешности синхронизации основной ШВ с внешней эталонной ШВ |
±30 нс |
|||
Время установления рабочего режима |
2 ч |
|||
Общие данные |
Диапазон рабочих температур |
15 … 35 °С |
||
Относительная влажность воздуха при 25 °С |
не более 95 % |
|||
Питание |
От сети переменного тока |
220±22 В / 50±1 Гц |
||
От источника постоянного тока |
27+3−5 В |
|||
Потребляемая |
От сети переменного |
В режиме прогрева (30 мин) |
не более 160 В·А |
|
В установившемся режиме |
не более 120 В·А |
|||
От источника постоянного тока |
не более 110 Вт |
|||
Габариты |
520 × 158 × 340 мм |
|||
Масса |
15 кг |
Варианты написания:
ЧК754, ЧК7 54
