Что выбрать для построения СКС - патч-панели или кросс 110 типа?

Структурированные кабельные сети – сложные комплексы, сформированные множеством цифровых и аналоговых, активных и пассивных устройств. Они обмениваются данными, отправляют, принимают и обрабатывают команды. Объединение в рамках системы десятков аппаратных средств возможно при помощи коммутационных модулей, например, 110 кросс-панелей или патч-панелей.

Указанные модули выполняют близкие, однако, не тождественные функции, характеризуются конструктивными различиями, эксплуатационной спецификой. Какой из вариантов больше подходит для построения СКС? Что выбрать в конкретной ситуации?

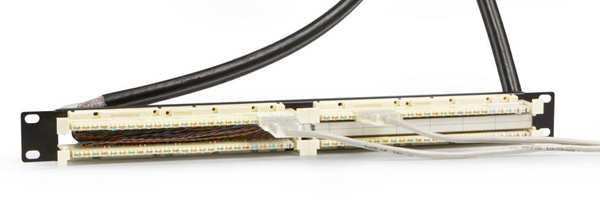

Что такое кросс-панели 110 типа

Для ответа на поставленный вопрос, понимания разницы между устройствами, нужно подробнее рассмотреть каждое из них. Панели 110 типа – разработки, изначально использовавшиеся для построения телефонных систем, однако, модифицированные, адаптированные и к другим комплексам связи, локальным компьютерным сетям.

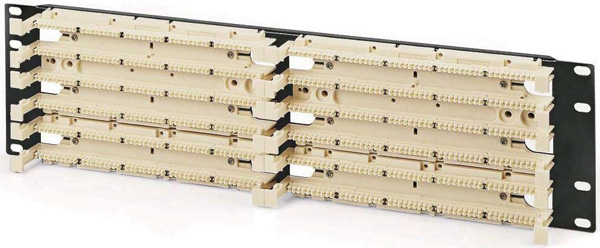

Конструкция

Конструктивно, пассивное устройство состоит из следующих элементов:

Коммутационный блок. Основная часть, на которой располагаются контактные полосы, несколько вынесены вперед для удобства подключения. На полосе находятся контактные группы для подключения кабеля;
Соединительные блоки. Задача данной детали – упрощение попарного подключения кабелей;
Полосы для маркировки. Позволяют цветом или цифрами маркировать каналы, что упрощает коммутацию, обслуживание сети;
Органайзеры. Помогают аккуратнее, точнее уложить провода, исключить их спутывание, неравномерность распределения нагрузки, провисание. Они минимизируют потенциально опасные ситуации, при которых может снизиться плотность механического контакта, что сопряжено с падением скорости или полной потерей соединения. Конфигурация органайзеров определяется моделью 110 панели, они устанавливаются по вертикали или по горизонтали, обладают различной емкостью;
Крепления. По конфигурации, вместимости, модули ориентированы на настенный монтаж, размещение в 19-дюймовых коммутационных шкафах и стойках. В первом случае, они комплектуются П-образными крепежами на основе металла или технологичного полимера, во втором – металлическими пластинами с отверстиями для цанг или винтов.

Области использования

Панели 110 типа – универсальные устройства, используемые при построении СКС. Они подойдут для телефонной сети с минимальными требованиями к пропускной способности и скорости, для компьютерной – от которой требуется максимум быстродействия. Общий список задач, которые могут быть решены с их применением:

Соединение проводов в СКС независимо от структурной сложности;
Формирование ЛКС и других коммуникационных систем на производственных предприятиях, коммерческих, административных объектах;
Разделение СКС на сегменты для удобства профилактического обслуживания, ускорения поиска неисправности, более точной и быстрой коммутации между устройствами;
Оперативное подключение с сети нового абонентского оборудования.

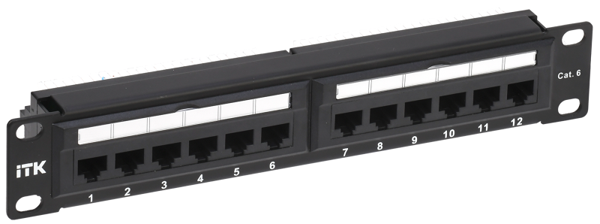

Патч-панели: что это?

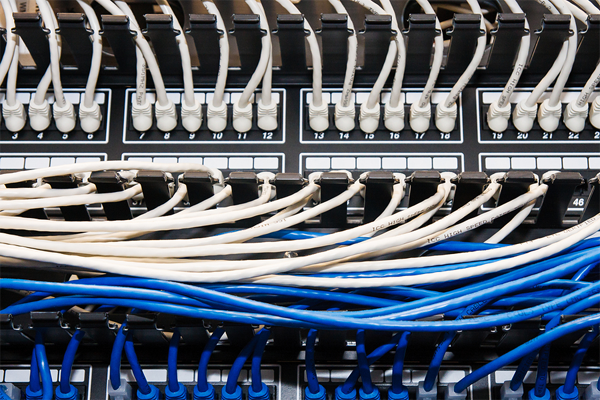

Конструктивно, патч-панель напоминает пластиковый, металлический короб или планку. Спереди находятся порты, к которым подключаются коннекторы для витой пары, разъемы стандарта RJ-45, RJ-11 или другого, соответствующего спецификации СКС, сзади – установочная площадка. Над портами предусмотрена цветовая маркировка для упрощения структурирования, быстрого определения нужного провода, канала связи.

Классификация коммутационных панелей

При классификации патч-панелей нужно принимать во внимание их следующие характеристики:

Количество портов. Доступны компактные устройства на 4 порта, массивные – на 96. Популярный диапазон – от 12 до 48;
Категория подключаемой витой пары. Распространены Cat5e, Cat6, Cat6a. Соответствие исключает ограничения пропускной способности, позволяет раскрыть потенциал провода, добиться максимальной скорости передачи данных;
Способ установки. Чаще всего в СКС используются патч-панели, ориентированные на размещение в коммутационных шкафах и стойках на 19 дюймов;
Экранирование. При подключении экранированных витых пар FTP используют патч-панели, порты которых имеют никелированное покрытие. Они защищают от электромагнитных наводок, радиочастотных помех, искажающих электрический сигнал, нарушающих работу СКС;
Расположение портов. Стандартный вариант их размещения – в одну линию, но также допустимо многорядное расположение, шахматный порядок, для более рационального использования доступного пространства;
Дополнительные функции. Их набор определяется моделью панели. Например, для упрощения размещения проводов рекомендуется использовать коммутационные модули, укомплектованные органайзерами. Для точного структурирования и простого обслуживания – с цифровой, цветовой маркировкой портов или их групп.

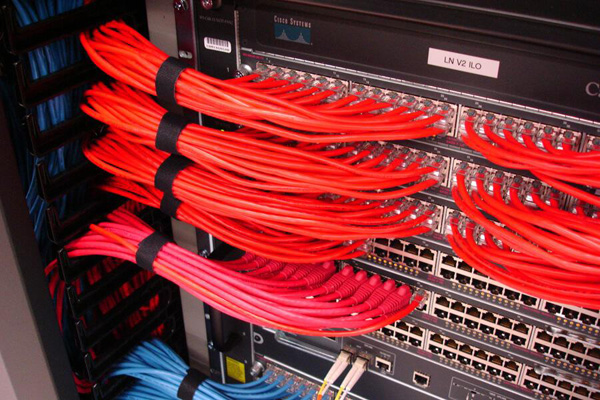

Патч-панели представлены в стандартных исполнениях и версиях высокой плотности, на которых порты размещены близко друг к другу. При аналогичной вместимости, они компактнее стандартных, экономят пространство в шкафу или стойке, ориентированы на сложные СКС, характерные для серверных или дата-центров.

В отдельную категорию выделяют и модульные, наборные, патч-панели. Это рамки, позволяющие устанавливать разъемы нужных классов, одинаковых, различных по категории, типу подсоединяемого кабеля, коннектора.

Сравнение и выбор

Патч-панели и кросс-панели 110 типа следует сравнить по основным показателям, что поможет сделать точный выбор:

Простота подключения. Патч-панель выигрывает. Принцип прост – “plug & play”, достаточно подключить коннектор к порту. Подключение к кросс-панели, как правило, невозможно без инструмента, работать с которым могут только квалифицированные системные администраторы;
Цена. Кросс-панели дешевле, однако, экономия может быть нивелирована более сложным подключением, обслуживанием структурированной кабельной сети;
Безопасность. Системы, где для коммутации используются кросс-панели, более надежны, устойчивы. Объясняется это сложностями подключения оборудования, без инструмента и знаний изменить конфигурацию СКС не получится;
Сегментация. Сегментированные сети лучше строить из кросс-панелей 110 типа. Они упрощают дробление на зоны. Пример – СКС в крупном коммерческом центре, которую нужно разделить не только по этажам, но и по кабинетам, помещениям, где установлены компьютеры, телефоны сотрудников;
Надежность. Кросс-панели лучше защищены от перепадов напряжения, вибрационных воздействий и других нагрузок, нарушающих нормальную работу линии коммутации;
Гибкость. Кросс-панели обеспечивают гибкость коммутации, что необходимо при формировании СКС со сложной структурой, включающей не только приемники и передатчики сигнала, но измерители, приборы учета и контроля.

Патч-панели и кроссы 110 типа характеризуются как положительными, так и отрицательными чертами. При подборе учитывают спецификацию сети и особенности объекта. Небольшим организациям, не нуждающимся в сложных СКС, стоит ограничиться патч-панелями, крупным предприятиям – подойдут кросс-панели.
