Когда инспекция плат - это не скука, а техно-детектив

Если вы когда-нибудь смотрели на печатную плату и думали, что это просто набор дорожек, значит, вы не видели, как живет производство изнутри. Там не просто припой и компоненты – там целая среда, где ошибка на сотую миллиметра может стоить миллионы. Именно поэтому вокруг платы развернута целая система контроля плат, и каждый ее элемент выполняет свою задачу, как в хорошо отлаженном механизме.

Да, есть SPI, AOI, AXI, есть микроскопы, есть просто острый глаз техника. Казалось бы куча аббревиатур. Но если разобраться, все логично и даже увлекательно.

SPI – как на старте не накосячить с пастой

Паяльная паста – это основа для пайки. Нанес не туда или не в том объеме и жди беды. Инспекция нанесения паяльной пасты как раз занимается тем, чтобы этого не случилось. Она проверяет, все ли на месте, не уехал ли трафарет, не перепуталась ли геометрия. То есть это первая точка, где можно отловить проблему и решить ее до того, как в линию пойдут дорогие микросхемы.

AOI – зоркий инспектор пайки

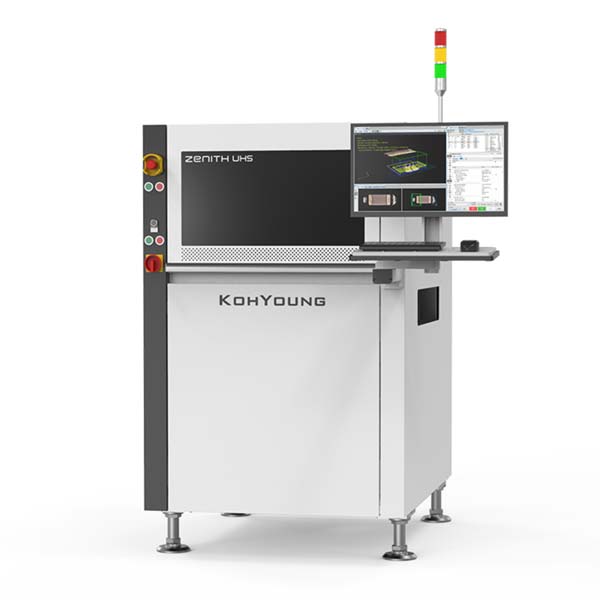

Пайка прошла, значит пора проверить, все ли хорошо. Вот тут в бой вступает автоматическая оптическая инспекция. Она смотрит, ровно ли стоят компоненты, нет ли сдвигов, пропусков, замыканий. И если необходимо делает это в 3D, чтобы оценить качество не только сверху, но и по форме припоя.

Особый интерес вызывает THT-монтаж. Тут уже не SMT с его микроскопическими чипами, а "взрослые" компоненты с ножками, уходящими в отверстия. AOI может справляться и с ними, если у нее есть камеры под углом и грамотное освещение.

AXI появляется там, где оптика уже не поможет

Если компоненты скрыты, например, те же BGA-чипы – то без рентгена не обойтись. Контроль сборки плат рентгеном сканирует внутренности платы, показывает, как себя ведет припой под корпусами, и выявляет дефекты, которые не видно даже под микроскопом.

Конечно, это уже тяжелая артиллерия: дорого, медленно, требует навыков. Но когда речь идет об изделиях с высокой ответственностью, экономить здесь выходит себе дороже.

Руки и глаза тоже работают

Иногда лучше всех работает человек с микроскопом. Он может заметить то, что автомат пропустит: странное изменение цвета припоя, повреждение корпуса, загрязнение на краю платы. Визуальный контроль все-таки не пережиток прошлого, а в некоторых случаях необходимый этап, особенно на выходном контроле или при нестандартных задачах.

А если все это вместе?

На реальной производственной линии все устроено примерно так:

• Паста напечаталась – проверили SPI;

• Компоненты поставились – проверили AOI;

• После пайки – снова AOI или AXI, если нужны рентгеновские глаза;

• В конце – микроскоп, чтобы убедиться, что плата действительно годная.

Перед тем как платы попадают под бдительный взгляд оптических и рентгеновских систем, они проходят через высокоточное оборудование для монтажа печатных плат. Современные установщики компонентов работают с невероятной скоростью и точностью, что позволяет монтировать десятки тысяч элементов за час, но именно это и повышает требования к качественному контролю. Малейшее отклонение на этапе монтажа может привести к дорогостоящим доработкам или, что хуже, к массовому браку на поздней стадии.

Каждый этап отсекает ошибки, которые могли бы пройти дальше. Чем раньше, тем дешевле обойдется исправление.

Подведем итог

Инспекция – не про "давайте все проверим, потому что так надо". Это про экономику, про репутацию, про спокойствие. Это про инженеров, которым действительно важно, чтобы все работало.

И если вы думаете, что проверка плат будет скучной рутиной, просто подойдите к AOI, посмотрите, как она находит мостик размером с пылинку и вы поймете: это настоящий хай-тек. Даже немного искусство.
