Замечали ли вы, что интерес к электронике, радиотехнике, конструированию радиоэлектронных приборов в последнее время заметно возрос?
Учебные заведения все чаще обращают свой взор в сторону подготовки инженеров в области радиотехники и электроники. Многие специалисты, достигшие определенных успехов в своей профессии, с удовольствием делятся своими знаниями на просторах всемирной паутины. Но есть проблема – отрыв теории от практики. Одно дело знать из школьного курса закон Ома, а совсем другое – спалить транзистор или микросхему, подав неверное напряжение. Как начинающему разобраться, понять причину и навсегда запомнить этот закон и этот примечательный случай?
Понимая это, Мастер Кит начал выпуск серии наборов «Азбука электронщика».
Серия будет состоять из нескольких наборов с повышающимся уровнем сложности, и охватывать весь основной спектр радиоэлектронных компонентов. Цель серии – дать возможность на практике закрепить теоретические знания, полученные в учебных заведениях, понять работу элементов электронных схем, попробовать свои силы в разработке этих схем, пробудить интерес к этой области знаний.
NR03 «Основы схемотехники» — первый из серии наборов «Азбука электронщика», который на практике познакомит с базовыми элементами электроники: резисторами, конденсаторами, диодами и транзисторами. Особенностью набора является применение беспаечной технологии и сборки на макетной плате, что позволяет использовать компоненты многократно. Автономное питание от батареи исключает возможность поражения электрическим током и повреждения компонентов.

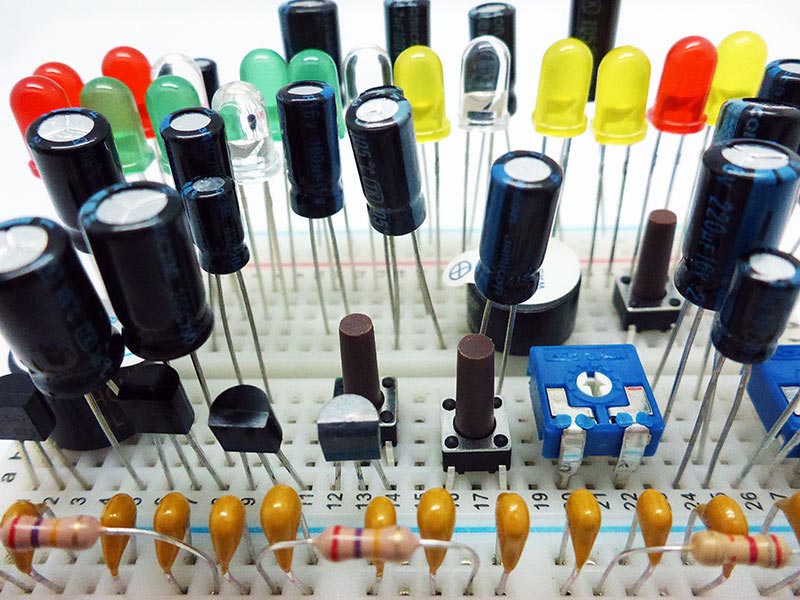

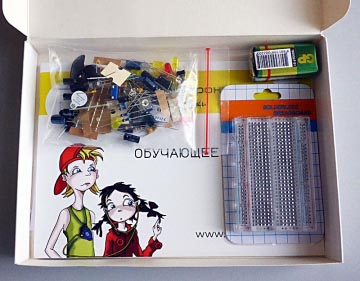

Многие из предлагаемых для сборки схем могут иметь практическое применение – простейшие охранные сигнализации, детекторы и датчики, таймеры и т.п. Поскольку набор содержит более 100 электронных компонентов, из них можно собрать куда больше устройств, чем описано в обучающем пособии, или использовать эти компоненты в собственных конструкциях для постоянного применения.
В красочной брошюре, выполненной в отличном полиграфическом качестве, даны описания компонентов, входящих в состав набора, и немного теории о каждом из них; даны сведения о внешнем виде и маркировке. Электрические схемы нарисованы в соответствии со стандартом и помогают научиться правильно читать их. Для каждой электрической схемы приведена монтажная схема на макетной плате, собрать которую сможет даже самый неискушенный начинающий электронщик.

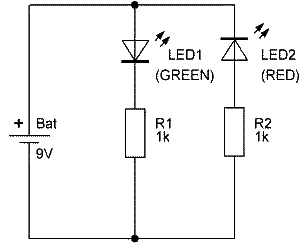

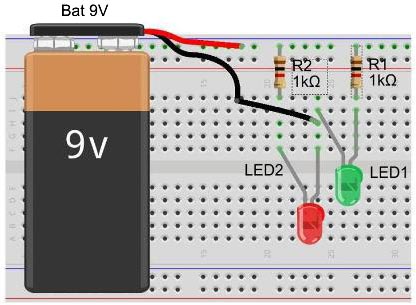

Рассмотрим, например, простейший индикатор полярности подключаемой к электронной схеме батареи. Из приведенных ниже рисунков, взятых из брошюры, можно убедиться, что электрическая и монтажная схемы легко читаемы и сопоставимы между собой.
 |
 |
В зависимости от полярности батареи будет светиться один из цветных светодиодов – либо зеленый, либо красный, который будет сигнализировать об ошибке подключения источника питания. Чем не практический результат при весьма малых затратах? Не говоря уже о том, что даже в такой нехитрой схеме действуют несколько физических процессов и приборов, которые теоретически рассматриваются на уроках и занятиях по физике: химический источник тока, прохождение тока через проводник, излучение света полупроводником, закон Ома, принцип действия полупроводникового диода. Чем больше юному исследователю захочется углубиться в эти процессы, тем лучше. Тем более что сейчас не составит труда получить через Интернет любую информацию по заинтересовавшему вопросу. А навыки самообразования в процессе такого обучения помогут в любой профессии.
Всего в брошюре рассматривается 15 схем разного уровня сложности: параллельное и последовательное включение резисторов, конденсаторов и светодиодов; заряд и разряд конденсатора в электронной схеме; принцип действия транзистора; соединение компонентов в схеме.
В состав компонентов набора входят светодиоды разного цвета, схема мигалки и простейшего электромузыкального инструмента, которые неизменно привлекают внимание самых маленьких электронщиков. Также особенностью набора является раздел «Проверь свои знания». В этом разделе приведены схемы с ошибками, которые внимательный читатель, собравший все предлагаемые схемы не формально, а с желанием разобраться в их работе, без труда сможет найти и исправить.

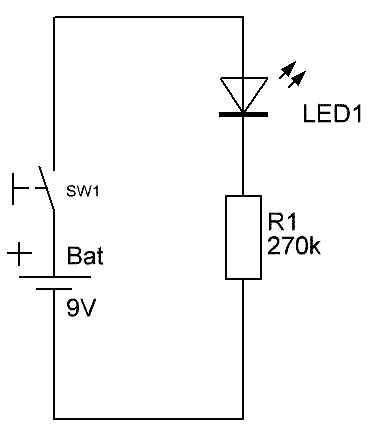

В качестве примера приведем схему с неверным значением сопротивления резистора в цепи, ограничивающей ток через светодиод:
Такой пример позволяет на практике понять порядок значения тока через реальный светодиод, приучит внимательно читать электрические схемы и проверять собранные устройства.
Изучив все представленные в наборе схемы, собрав и испытав их на практике, с учетом числа компонентов, входящих в состав набора, можно найти в литературе и всемирной сети еще несколько десятков электронных устройств, собрать их и подробно исследовать.
Набор поставляется в красочно оформленной коробке оригинального дизайна и может служить отличным подарком.
 |
 |
Мы уверены, что новый набор серии «Азбука электронщика» компании Мастер Кит, а также следующие наборы серии, помогут заинтересовать юные умы и, возможно, помочь в выборе несомненно интересной и нужной профессии в сферах радиоэлектроники, микросхемотехники, других инженерных и научных областях знаний. Ведь от малого до великого всего один шаг.
