Новинки Texas Instruments для беспроводных решений в диапазонах 433-2400 МГц

И. Бочарников
Новости Электроники 18, 2007

Компания Texas Instruments достаточно давно удерживает лидирующие позиции в области производства микросхем беспроводной связи для автоматизации зданий и систем безопасности. Сегодня компания продолжает расширять линейку своих приемопередатчиков в диапазонах частот от 430 до 2400 МГц. В данной статье речь пойдет о четырех новых микросхемах: CC1110, CC1111, CC2510 и CC2511.

Появление этих микросхем связано с разработкой компанией Texas Instruments протокола SimpliciTITM. С точки зрения применения, этот протокол тесно соседствует с набирающим обороты ZigBee и призван стать его альтернативой в ряде приложений. С использованием SimpliciTITM можно создать, например:



  • охранно-пожарные системы,
  • автоматические измерительные системы,
  • устройства мониторинга и управления индустриальных приложений,
  • системы автоматизации жилых и производственных помещений

При этом затрачивается гораздо меньше ресурсов, чем при работе со стеком ZigBee-протокола.

Две новые системы на кристалле, CC2510 и CC1110, спроектированы для беспроводных приложений с низким потреблением и работают в диапазонах 2,4 ГГц и менее 1 ГГц соответственно. Аналогично широко известной микросхеме CC2430, относящейся к стандарту ZigBee, CC2510 и CC1110 имеют встроенный контроллер с 51-м ядром, flash-память и радиочастотные трансиверы (CC2500 и CC1101). Для хранения стека протокола SimpliciTITM требуется гораздо меньше программной памяти, поэтому новые системы на кристалле выпускаются с меньшим объемом ПЗУ, что обеспечивает во многом их невысокую цену. Имеются исполнения микросхемы с 8, 16 или 32 кб встроенной flash-памяти (табл. 1).

Таблица 1. Основные характеристики микросхем: CC1110, CC1111, CC2510 и CC 2511



Наименование Частота, ГГц Флэш-
память, Kб
RAM, Kб USB
CC1110 < 1 8/16/32 1/2/4 Нет
CC1111 < 1 8/16/32 1/2/4 Есть
CC2510 2,4 8/16/32 1/2/4 Нет
CC2511 2,4 8/16/32 1/2/4 Есть


Благодаря высокому уровню интеграции (микросхемы выпускаются в корпусе QLP-36 размером 6 x 6 мм) и низкому энергопотреблению, CC2510 и CC1100 подходят для беспроводных систем, требующих большой продолжительности работы от батарей, малых габаритных размеров и низкой стоимости.

Среди дополнительных функциональных особенностей устройств можно отметить низкое потребление в спящем режиме (300 нА), встроенный сопроцессор для шифрования по стандарту AES (Advanced Encryption Standard) с 128-разрядным ключом, высокая чувствительность, программируемая скорость передачи данных до 500 кБод, а также широкий диапазон напряжений питания (от 2,0 до 3,6 В).

CC1111 и СС2511 - радиочастотная система на кристалле с USB-контроллером

СС1111 и СС2511 - еще две новинки от Texas Instruments - первые радиочастотные системы на кристалле, имеющие встроенный USB-контроллер 2.0. Во всем остальном эти микросхемы являются полными аналогами описанных выше CC1110 и CC2510. Микросхема позволяет быстро организовать связь между радиочастотной частью и персональным компьютером. Интеграция на одном кристалле радиосистемы, микроконтроллера, флэш-памяти и USB-контроллера позволяет существенно сократить стоимость разрабатываемого изделия, а также занимаемую системой площадь на плате (рис. 1).

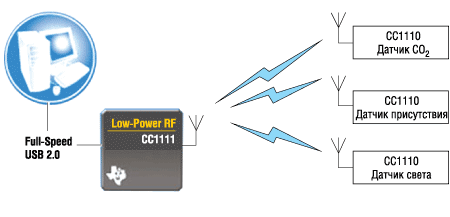

Радиочастотная система на кристалле CC1111



Рис. 1. Радиочастотная система на кристалле CC1111

Протокол SimpliciTITM

Теперь немного о самом протоколе SimpliciTITM. Этот простой и экономичный протокол был разработан компанией Texas Instruments для построения небольших беспроводных сетей (размером до 100 узлов), в которых главной задачей является передача небольших объемов данных при низком энергопотреблении.

Протокол SimpliciTITM поддерживает топологию «звезда» с точкой доступа для записи и отправки сообщений конечному устройству (рис. 2).

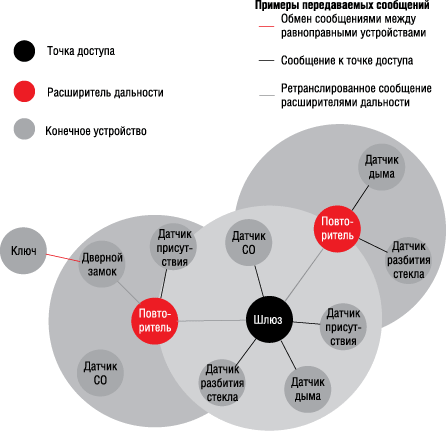

Пример сети, реализованной на протоколе SimpliciTITM

Рис. 2. Пример сети, реализованной на протоколе SimpliciTITM

Также протокол поддерживает использование расширителей дальности, благодаря чему разработчик может увеличивать максимальное расстояние между узлами сети до 4 раз. Конечно, возможности маршрутизации SimpliciTITM не сравнимы с протоколом ZigBee, но функций, которые он обеспечивает, может быть вполне достаточно для многих приложений. Благодаря своей простоте, протокол SimpliciTI предъявляет минимальные требования к микроконтроллеру, исходя из чего, может быть достигнута низкая стоимость системы.

Протокол SimpliciTI был разработан с учетом применения в составе предлагаемой TI платформы для реализации РЧ-приложений. Данная платформа включает в себя семейство экономичных микроконтроллеров MSP430, а также трансиверы и системы на кристалле CC1XXX/CC25XX. Образец применения протокола реализован в составе платы для экспериментирования для микроконтроллеров MSP430FG4618/F2013 с установленным на ней CC1100EM, CC1101EM или CC2500EM.
