Микроэлектронные реле сравнительно небольшой мощности, которые выпускаются компанией OMRON, находят широкое применение в управлении двигателями и соленоидами, в системах распределения электроэнергии, в измерительной технике, в системах безопасности, в телекоммуникации и телефонии, в игровых автоматах.
Основными достоинствами микроэлектронных реле, по сравнению с электромеханическими, являются:
- долговечность;
- высокая надежность;
- малые размеры;
- бесшумная бесконтактная работа;
- отсутствие необходимости технического обслуживания.
Корпорация OMRON выпускает два типа микроэлектронных реле - твердотельные реле и MOSFET-реле.
Твердотельные реле
Реле этого типа способны коммутировать переменный ток в варианте оптосимистора или постоянный - в варианте оптотиристора. Опционально, оптосимисторы могут иметь функцию включения выходного сигнала при переходе через ноль, а также встроенные варисторы для подавления коммутационных помех.
В таблице 1 приведены основные параметры некоторых семейств твердотельных реле с различными выходными элементами.
Таблица 1. Основные параметры некоторых семейств твердотельных реле с различными выходными элементами
| Параметр | G3DZ | G3M | G3MB | G3MC | G3R/RD | G3S/SD |
|---|---|---|---|---|---|---|
| Выходной элемент | Фотодиодная сборка |
Фотосимистор | Фотосимистор/Фотопара | |||
| Напряжение нагрузки, В (AC) | 3...264 | 75...132 | 75...132 | 75...132 | 75...264 | 75...264 |
| 3...125 | 75...264 | 75...264 | 75...264 | |||
| Напряжение нагрузки, В (DC) | 3...125 | 3...26 | ||||
| 3...52,8 | ||||||
| Ток нагрузки, A | 0,6 | 2; 3; 5 | 2 | 1; 2 | 1,5; 2 | 1; 1,1; 1,2 |
| Входное напряжение, В (DC) | 5, 12, 24 | |||||
| Напряжение изоляции, В (AC) | 2500 | |||||
| Температурный диапазон, °С | - 30...80 | |||||
| Замена электромеханического реле | G6D | G6B | ||||
Одной из важных особенностей подобных реле является возможность замены некоторых типов электромеханических реле, производимых OMRON, на твердотельные без переделки печатной платы, то есть они pin-to-pin совместимы.
MOSFET-реле
MOSFET реле OMRON изготовлены с учетом последних достижений микроэлектроники и воплощают в себе множество современных технологий в области светодиодной и фотодиодной техники, а также полевых транзисторов. Как следствие, это позволило достигнуть минимальных размеров микросхем и их потребляемой мощности. Все модели реле содержат двойную цепь нагрузки MOSFET, обеспечивающую полную универсальность их использования, так как для этих устройств неважно, подключена ли нагрузка переменного или постоянного тока, и в каком направлении. Примеры коммутации выводов реле для различных видов напряжений приведены на рисунке 1.

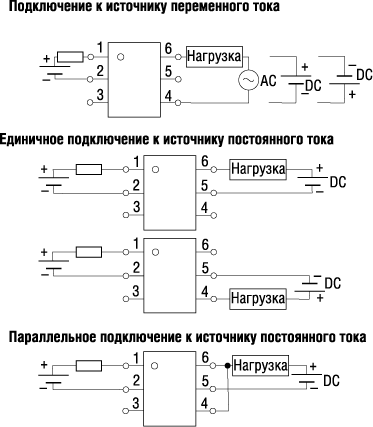

Рис. 1. Варианты коммутации выводов реле для различных видов напряжений
Встроенная функция ограничения тока широко используется в телекоммуникационном оборудовании для ограничения чрезмерно высокого тока при неисправности, а также для противодействия нарастанию тока при переходных режимах. Эти реле идеально подходят для использования в мини-АТС для решения задач занятия и переключения линии, для организации доступа к данным, для управления линейными трансформаторами и т.д.
Реле, в зависимости от возможного применения делятся на следующие группы:
- Общего назначения;
- Специального назначения, как правило, низковольтные;
- Предназначенные для применения в телекоммуникационном оборудовании с повышенной диэлектрической прочностью или встроенной функцией ограничения тока;
- Высококачественные с уменьшенным сопротивлением канала в открытом состоянии.
Кроме того, у каждого типа реле существуют варианты, как с нормально разомкнутыми контактами, так и с нормально замкнутыми.
Маркировка MOSFET-реле показана в таблице 2.
Таблица 2. Маркировка MOSFET-реле
| G3VM - xxxx | Напряжение нагрузки, В |
Вид контактов | Тип корпуса |
Дополнительные функции |
|---|---|---|---|---|
| 2...20 4...40 6...60 8...80 10...100 20...200 25...250 35...350 40...400 60...600 |
1 - SPST-NO 2 - DPST-NO 3 - SPST-NC 4 - DPST-NC 5 - SPST-NO + SPST-NC |
A - DIP 4 B - DIP 6 C - DIP 8 D - SMD 4 E - SMD 6 F - SMD 8 G - SOP 4 H - SOP 6 J - SOP 8 L - SSOP 4 |
L - с функцией ограничения тока R - с низким сопротивлением канала Y - с повышенной диэлектрической прочностью > 2,5 кВ |
В целом, система обозначения достаточно прозрачна, и любой разработчик может подобрать себе необходимое реле, исходя из требуемых параметров.
Далее в таблице 3 приведены параметры некоторых типов наиболее популярных MOSFET-реле с выходом на полевых транзисторах.
Таблица 3. Параметры некоторых типов MOSFET-реле
| Параметр | G3VM-351A | G3VM-353A | G3VM-61G1 | G3VM-62C1 | G3VM-354C | G3VM-355CR | G3VM-355JR |
|---|---|---|---|---|---|---|---|
| Тип контакта | НЗ* | НР** | НЗ | Две группы НЗ | Две группы НР | Один НЗ, один НР | Один НЗ, один НР |
| Выходное напряжение, В (AC) |
350 | 350 | 60 | 60 | 350 | 350 | 350 |
| Ток нагрузки, мА | 120 | 150 | 400 | 500 | 150 | 120 | 90 |
| Входное напряжение светодиода, В (DC) |
5 | ||||||
| Напряжение изоляции, В (AC) | 2500 | 1500 | 2500 | 1500 | |||
| Температур- ный диапа- зон, °C |
-40...85 | ||||||
| Максималь- ный ток срабатыва- ния светодиода, мА |
3 | ||||||
| Максимальное время вкл/выкл, мс | 1/1 | 1/3 | 2/0,5 | 2/0,5 | 1/3 | 1/1 | 1/3 |
* НЗ - нормально замкнутый контакт
** НР - нормально разомкнутый контакт
Для обеспечения разработчиков электронной техники подробной информацией OMRON выпускает полный каталог продукции с приведенными data sheets, CD-ROMы с аналогичной информацией и наглядные брошюры с основными параметрами реле. Кроме того, справочную информацию можно получить по электронному адресу http://www.omroncomponents.com/home/products/Relays/MOSFETRelays/ или на сайте компании http://www.omroncomponents.com/ .
