Плата расширения для платформы chipKIT Digilent TDGL005
| Производитель | Digilent |
| Серия | chipKIT |
| Модель | chipKIT Basic I/O Shield, TDGL005 |

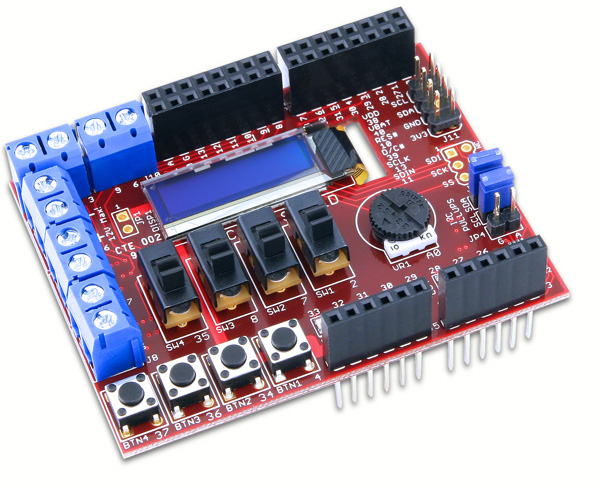

TDGL005 - chipKIT Basic I/O Shield – плата расширения для Arduino-совместимой платформы chipKIT, которая предоставляет основные возможности ввода/вывода информации.
Цены
| CHIPKITBASICIOSHIELD | 165 431 ₽ | ||
Подробное описание
Плата предназначена для совместного использования с платформой chipKIT UNO32 и chipKIT MAX32.
Плата разработана с целью предоставления базовых устройств ввода/вывода, подходящих для новичков, изучающих микроконтроллеры и различные устройства ввода/вывода, а также может применяться опытными пользователями и разработчиками для расширения возможностей ввода/вывода в своих проектах.
Форм-фактор платы расширения соответствует форм-фактору отладочных платформ UNO32 и MAX32. В состав платы, помимо базовых устройств ввода/вывода (кнопки, переключатели, светодиоды), входит память EEPROM с интерфейсом I2C, датчик температуры, графический ЖК дисплей и потенциометр. Кроме того установлено 4 мощных FET драйвера для управления внешней нагрузкой.
Отличительные особенности:
- плата расширения для совместного использования с отладочными платформами chipKIT UNO32 и chipKIT MAX32;
- плата расширения изготовлена в форм-факторе отладочной плаформы;
- установлен графический ЖК OLED дисплей с разрешением 128*32 точки;
- установлен датчик температуры с интерфейсом I2C;
- установлена EEPROM 256 Кбит с интерфейсом I2C;
- джамперы для управления подтягивающими резисторами сигнальных линий SDA и SCL;
- коннектор с сигналами интерфейса I2C для подключения внешних устройств;
- коннектор для подключения аналоговых сигналов;
- установлены светодиоды и пользовательские кнопки, потенциометр;
- коннекторы с сигналами цифровых линий ввода/вывода;
- коннектор для подключения внешнего питания;
- мощные FET драйверы;
- полная программная поддержка.
Основные параметры
|
Параметр
|
Значение
|
|
Интерфейс подключения
|
отладочная плата
chipKIT UNO32 chipKIT MAX32
|
|
Ядро базового элемента
|
PIC32 (MIPS32 M4K)
|
|
Базовый компонент
|
PIC32MX320F128H
|
|
Разрядность, бит
|
32
|
|
Вспомогательный компонент
|
24LC256
TCN75AVUA |
|
Целевое напряжение, В
|
3.3 / 5.0
|
|
Напряжение питания, В
|
3.3 / 5.0
|
|
Источник питания
|
внешний / отладочная плата
|
Комплектация:
- Плата расширения chipKIT Basic I/O Shield
Принципиальная схема платы расширения chipKIT Basic I/O Shield
Основные параметры набора или платы
| Параметр | Значение |
|---|---|
| Производитель базового компонента | Microchip |
| Ядро | PIC32MX |
| Разрядность, бит | 32 |
| Поддерживаемые семейства | PIC32MX |
| Периферия платы |
|
