Демонстрационный модуль Texas Instruments AFE4110DPENEVM
AFE4110DPENEVM – это полнофункциональный, демонстрационный модуль на базе 16-разрядного микроконтроллера AFE4110, который специально разработан для применения в бытовых медицинских приборах портативных устройствах.
AFE4110 MSP430 MCU 16-Bit Embedded Evaluation Board | |||
| AFE4110DPENEVM Texas Instruments | по запросу | ||
| AFE4110DPENEVM | по запросу | ||
| AFE4110DPENEVM Texas Instruments | по запросу | ||
| AFE4110DPENEVM Texas Instruments | по запросу | ||
Подробное описание
Микроконтроллер AFE4110 имеет низкое энергопотребление, высокую производительность, встроенный драйвер сегментного ЖК индикатора и может работать от одной 1.5 В батареи.

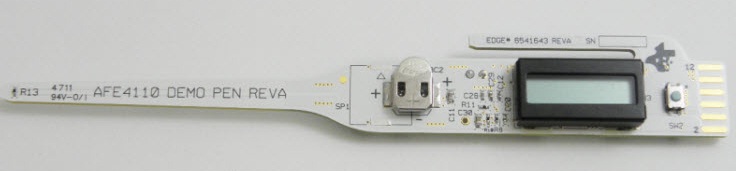

Демонстрационный модуль выполнен в компактном форм-факторе и выполняет функции по измерению температуры. В качестве датчика используется термистор с отрицательным температурным коэффициентом. Следует отметить, что данный модуль не предназначен для измерения температуры тела.
Программный код демонстрационного приложения находится в отдельной микросхеме памяти EEPROM, установленной на плате модуля и при подаче питания он загружается по SPI интерфейсу в микроконтроллер. Это сделано с целью проведения отладки программы.
Отличительные особенности:
- полнофункциональный демонстрационный модуль;
- компактный форм-фактор, цифровой термометр;
- выполнен на базе единственного микроконтроллера AFE4110:
- 16-разрядный микроконтроллер смешанных сигналов с RISC архитектурой MSP430;
- расширенный набор инструкций;
- ультранизкое напряжение питания:
- питание от одной батарейки 1.1 В – 1.55 В;
- встроенный DC/DC преобразователь 1.85 В/3 мА для питания внешней EEPROM памяти, цифровой части ввода/вывода микроконтроллера и встроенного контроллера ЖК индикатора;
- встроенный DC/DC преобразователь 3.3 В/60 мкА для питания драйвера ЖК индикатора;
- низкое энергопотребление;
- встроенный контроллер сегментного ЖК индикатора (до 48 сегментов) с несколькими режимами работы;
- два 16-битных таймера с тремя регистрами захвата/сравнения;
- 32-битный сторожевой таймер;
- аналоговая периферия:
- 8-битный АЦП;
- 8-битный ЦАП;
- программируемый компаратор;
- встроенная схема мониторинга напряжения питания;
- встроенный температурный сенсор;
- встроенный источник опорного напряжения;
- до 21 конфигурируемых линий ввода/вывода;
- поддержка полного JTAG интерфейса;
- недорогое решение;
- высокая точность (±0.1°С) измерения температуры в диапазоне 31°С – 43°С;
- установлен сегментный ЖК индикатор и звуковой пьезоизлучатель;
- работа от одной батарейки 1.5 В.
Основные параметры
|
Параметр
|
Значение
|
|
Интерфейс подключения
|
JTAG
|
|
Ядро базового элемента
|
MSP430
|
|
Базовый компонент
|
AFE4110
|
|
Разрядность, бит
|
16
|
|
Вспомогательный компонент
|
M95128-AMN6TP
|
|
Целевое напряжение, В
|
1.5
|
|
Напряжение питания, В
|
1.5
|
|
Источник питания
|
батарея
|
Комплектация:
- Демонстрационный модуль
- Кабель для программирования
Руководство пользователя и принципиальная схема демонстрационного модуля
