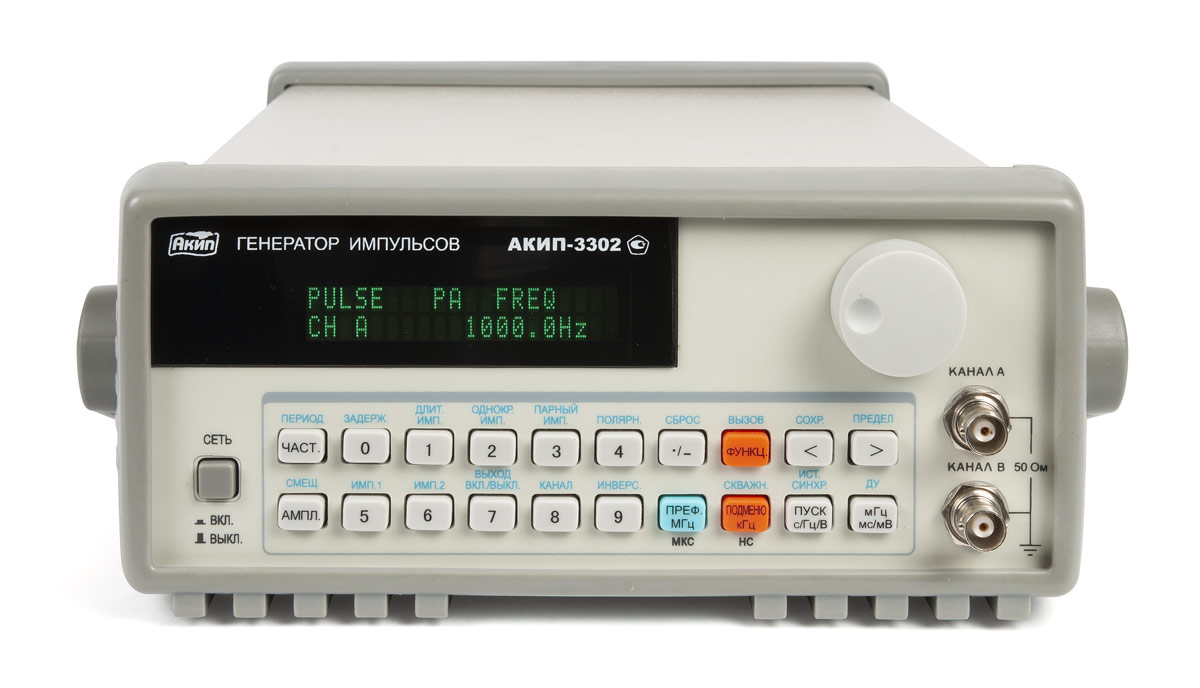

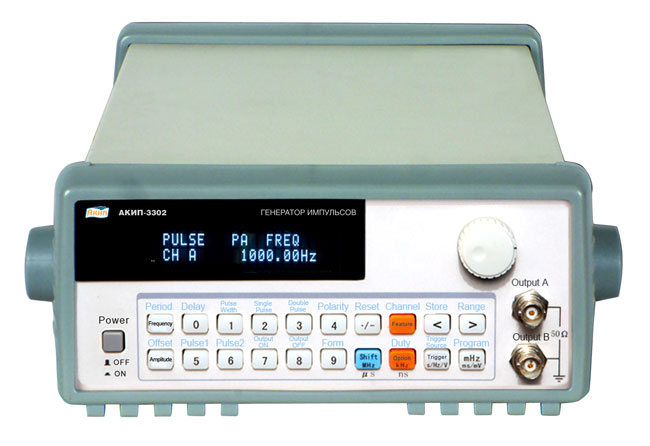

Генератор импульсов АКИП-3302

Характеристики

Параметры

Значения

Временные
параметры

Вид выходного сигнала

Синхроимпульс, одиночный или парный импульс,
отрицательная логика, положительная логика,
отрицательная полярность, положительная полярность

Временные параметры

Период следования 20 нс…10000 с
Длительность импульса и задержка 5 нс…10000 с

Разрешение

5 нс при временном интервале менее 4 с

Погрешность установки
временного интервала

10 мкс при временном интервале более 4 с

Погрешность опорного
источника частоты

±(5×Т×10^-5+ 5 нс) ±5×10^-5

Время нарастания/спада

Не более 10 нс

Выброс

Не более 10% при амплитуде импульса 5 Впик на 50 Ом

Вход внешней
опорной частоты

5 и 10 МГц, 0.5 В скз

Амплитудные
параметры

Каналы

2 канала с регулируемой амплитудой, 1 канал ТТЛ

Диапазон амплитуды

Канал А: ±(25 мВпик…5 Впик) на нагрузке 50 Ом с аттенюатором
Канал В: ± (250 мВпик…5 Впик) на нагрузке 50 Ом
Канал С: ТТЛ-уровень

Разрешение

10 мВпик

Погрешность установки
амплитуды

±(2% + 25 мВпик)

Диапазон смещений

±(25 мВ…5 В) на нагрузке 50 Ом

Разрешение

10 мВ

Погрешность установки
смещения

±(5% + 25 мВ)

Внутреннее сопротивление
выхода

50 Ом

Синхрозапуск

Режимы

Внутренний, внешний, однократный

Диапазон частот
внешнего синхросигнала

1 Гц…10 МГц (меандр)

Диапазон уровней
внешнего синхросигнала

1 Впик…20 Впик

Сопротивление входа
внешней синхронизации

Более 100 кОм
