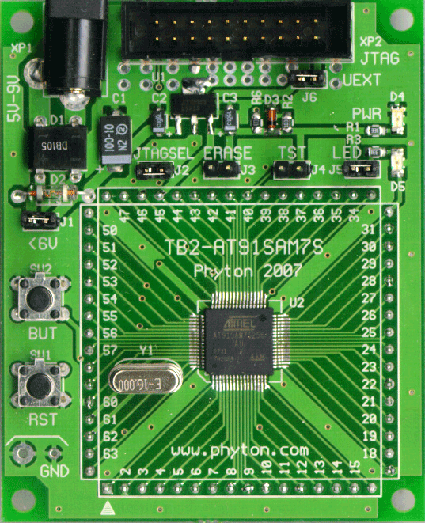

Тестовая целевая плата Фитон TB2-AT91SAM7S
TB2-AT91SAM7S тестовая целевая плата производства фирмы ФИТОН для микроконтроллера AT91SAM7S64/128/256.
TB2-AT91SAM7S Фитон | по запросу |
Подробное описание
Плата в своем составе имеет: JTAG разъем (XP2), кварц (Y1), стабилизатор напряжения (U1), светодиоды (D4, D5), несколько перемычек и кнопок.
Отличительные особенности:
- установленный микроконтроллер AT91SAM7S64/128/256: ARM7TDMI-S 16/32 бит, 64/128/256 КБайт Flash-памяти программ, 16/32/64 КБайт ОЗУ, USB 2.0, таймер реального времени, два USART, SPI, 3-канальный таймер-счетчик, 4-канальный ШИМ-контроллер, 8-канальный 10-битный АЦП, работоспособность до 55 МГц;
- установленный 16.0 МГц кварцевый резонатор;
- JTAG-коннектор 2x10 пин, JEM-ARM;
- одна пользовательская кнопка, перемычки;
- напряжение питания 5.0…9.0 В;
- разъем для внешнего источника питания;
- установленный регулятор на 3.3 В;
- каждый вывод микросхемы микроконтроллера соединяется с соответствующими контактами однорядного разъема, располагающейся вдоль четырех краев платы.
Тестовая плата может питаться от JEM-ARM или внешнего источника питания 5 – 9 V (не входит в комплект поставки). Внешний источник питания подключается к плате через разъем XP1. Тестовая плата может использовать встроенный регулятор напряжения. В этом случае напряжение поступает через контакт #19 разъема JTAG XP2. Для обеспечения этого процесса надо установить перемычку J6 на плате.
Светодиод D4 индицирует наличие напряжения 3.3 В.
Основные параметры
Параметр |
Значение |
Интерфейс подключения |
JTAG |
Ядро базового компонента |
ARM7-TDMI |
Разрядность, бит |
16/32 |
Базовый компонент |
AT91SAM7S256 |
Целевое напряжение, В |
3.3 |
Напряжение питания, В |
5.0 … 9.0 |
Источник питания |
внешний |
Комплектация: целевая тестовая плата TB2-AT91SAM7S.

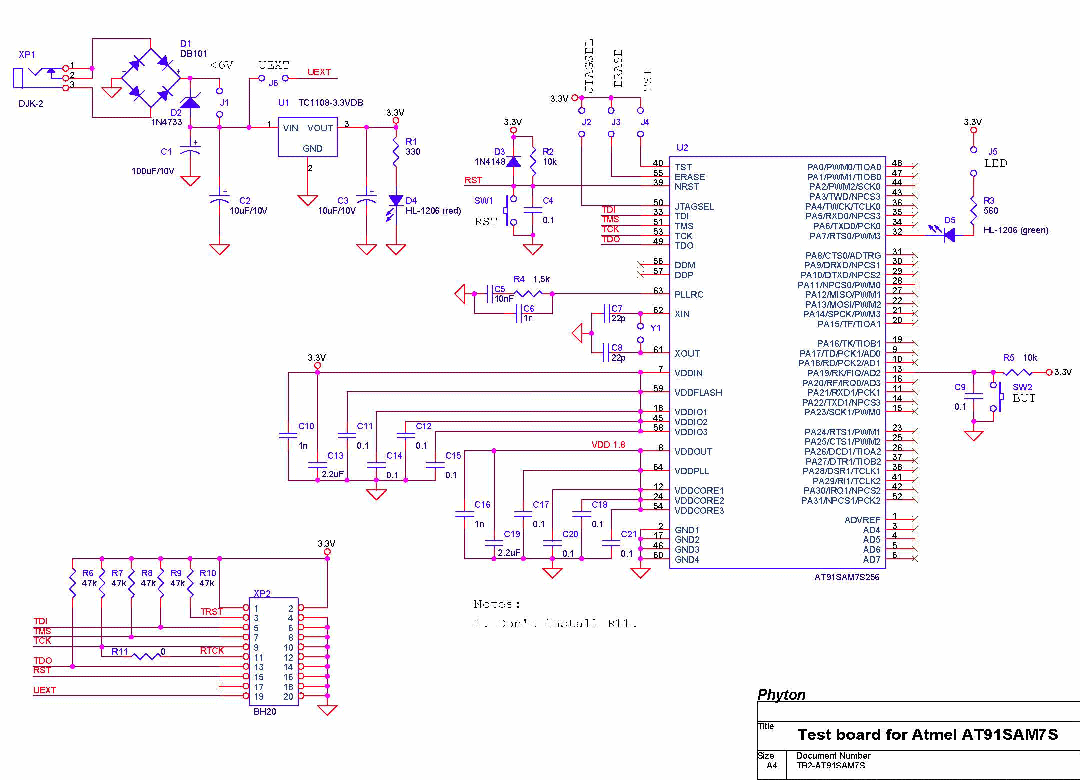

Принципиальная схема целевой платы
Варианты написания:
TB2AT91SAM7S, TB2 AT91SAM7S
