Тестовая целевая плата Фитон TB2-LPC210x

TB2-LPC210x тестовая целевая плата фирмы ФИТОН для микроконтроллера LPC2106.

Элитан
Россия
TB2-LPC210x2 377 ₽
T-electron
Россия и страны СНГ
TB2LPC210x100 184 ₽
Сравнительное тестирование аккумуляторов EVE Energy и Samsung типоразмера 18650

Подробное описание

Плата в своем составе имеет: JTAG разъем (XP2), кварц (Y1), стабилизаторы напряжения (U1, U2), светодиоды (D3, D4), несколько перемычек и кнопок.

Отличительные особенности:

  • установленный микроконтроллер LPC2106: ARM7TDMI-S 16/32 бит, 128 КБайт Flash-памяти программ, 64 КБайт ОЗУ, возможность ISP/IAP, два UART, SPI, высокоскоростной интерфейс I2C, два 32-битных таймера, ШИМ-контроллер, часы реального времени, встроенная система ФАПЧ, работоспособность до 60 МГц;
  • JTAG-коннектор 2x10 пин, JEM-ARM;
  • одна пользовательская кнопка, перемычки;
  • напряжение питания 5.0…9.0 В;
  • разъем для внешнего источника питания;
  • установленные регуляторы напряжения на 3.3 В и 1.8 В;
  • каждый вывод микросхемы микроконтроллера соединяется с соответствующими контактами однорядного разъема, располагающейся вдоль четырех краев платы.

Тестовая плата Фитон TB2-LPC210X

Тестовая плата может питаться от JEM-ARM или внешнего источника питания 5.0 – 9.0 В (не входит в комплект поставки).

Внешний источник питания подключается к плате через разъем XP1. Тестовая плата может использовать встроенный регулятор напряжения. В этом случае напряжение поступает через контакт #19 разъема JTAG XP2. Для обеспечения этого процесса надо установить перемычку J5 на плате.

Светодиод D5 индицирует наличие напряжения 3.3 В

Основные параметры

Параметр

Значение

Интерфейс подключения

JTAG

Ядро базового компонента

ARM7-TDMI

Разрядность, бит

16/32

Базовый компонент

LPC2106

Целевое напряжение, В

3.3 / 1.8

Напряжение питания, В

5.0 … 9.0

Источник питания

внешний

Комплектация: целевая тестовая плата TB2-LPC210x

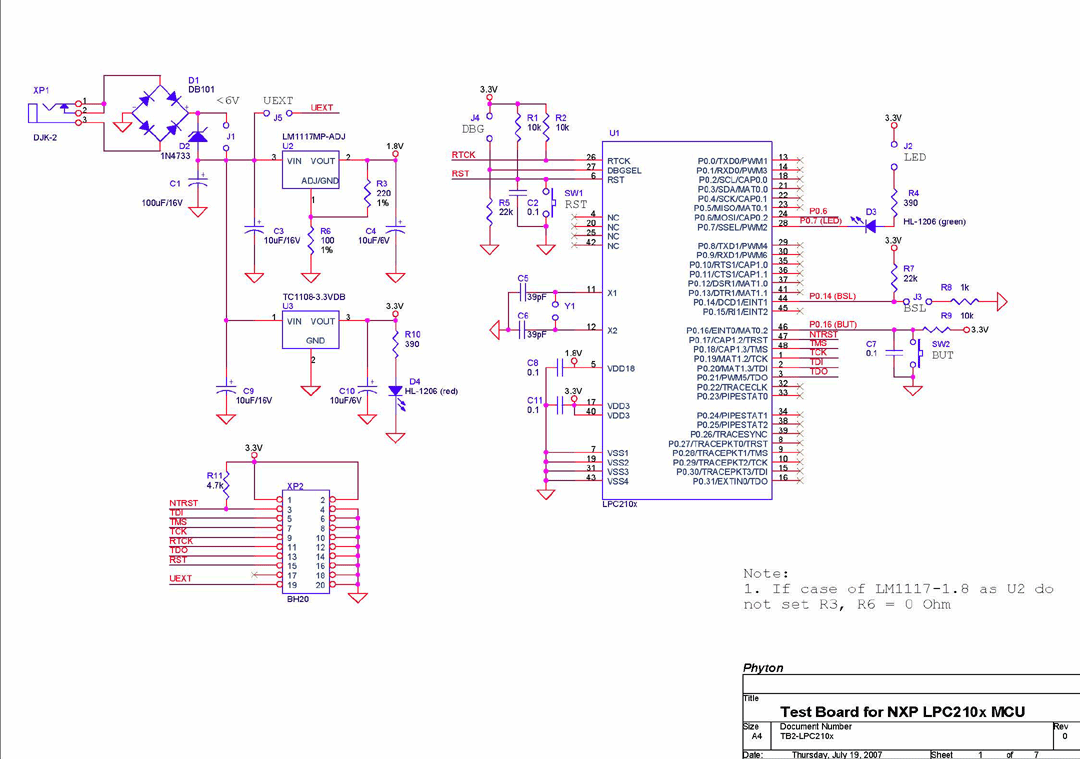

Принципиальная схема тестовой платы

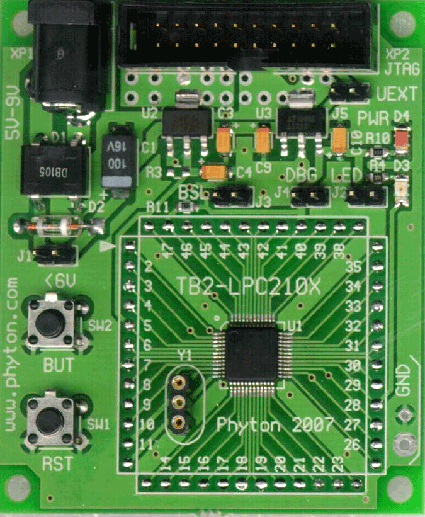

Тестовая плата Фитон TB2-LPC210x
Кликните для увеличения

Варианты написания:

TB2LPC210x, TB2 LPC210x
