Тестовая целевая плата Фитон TB2-LPC211х
TB2-LPC211x тестовая целевая плата фирмы ФИТОН для микроконтроллеров LPC211х/LPC212x/LPC2194.
| TB2-LPC211x Фитон | по запросу | ||
Подробное описание

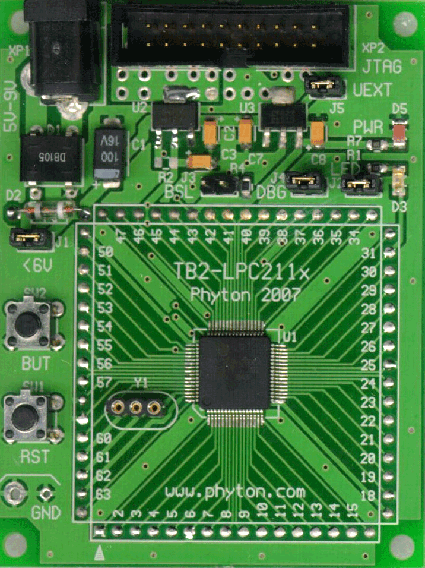

На плате установлен микроконтроллер LPC2194. А также в своем составе имеет: JTAG разъем (XP2), кварц (Y1), стабилизаторы напряжения (U2, U3), светодиоды (D3, D5), несколько перемычек и кнопок.
Отличительные особенности:
- установленный микроконтроллер LPC2194: ARM7TDMI-S 16/32 бит, 256 КБайт Flash-памяти программ, 16 КБайт ОЗУ, возможность ISP/IAP, два UART, два CAN-модуля, SPI, высокоскоростной интерфейс I2C, два 32-битных таймера, 6-канальный ШИМ-контроллер, 4-канальный 10-битный АЦП, часы реального времени, встроенная система ФАПЧ, встроенный генератор, работоспособность до 60 МГц;
- JTAG-коннектор 2x10 пин, JEM-ARM;
- одна пользовательская кнопка, перемычки;
- напряжение питания 5.0…9.0 В;
- разъем для внешнего источника питания;
- установленные регуляторы напряжения на 3.3 В и 1.8 В;
- каждый вывод микросхемы микроконтроллера соединяется с соответствующими контактами однорядного разъема, располагающейся вдоль четырех краев платы.
Тестовая плата может питаться от JEM-ARM или внешнего источника питания 5.0 – 9.0 В (не входит в комплект поставки).
Внешний источник питания подключается к плате через разъем XP1. Тестовая плата может использовать встроенный регулятор напряжения. В этом случае напряжение поступает через контакт #19 разъема JTAG XP2. Для обеспечения этого процесса надо установить перемычку J5 на плате.
Светодиод D5 индицирует наличие напряжения 3.3 В.
Основные параметры
|
Параметр |
Значение |
|
Интерфейс подключения |
JTAG |
|
Ядро базового компонента |
ARM7-TDMI |
|
Разрядность, бит |
16/32 |
|
Базовый компонент |
LPC2194 |
|
Целевое напряжение, В |
3.3 / 1.8 |
|
Напряжение питания, В |
5.0 … 9.0 |
|
Источник питания |
внешний |

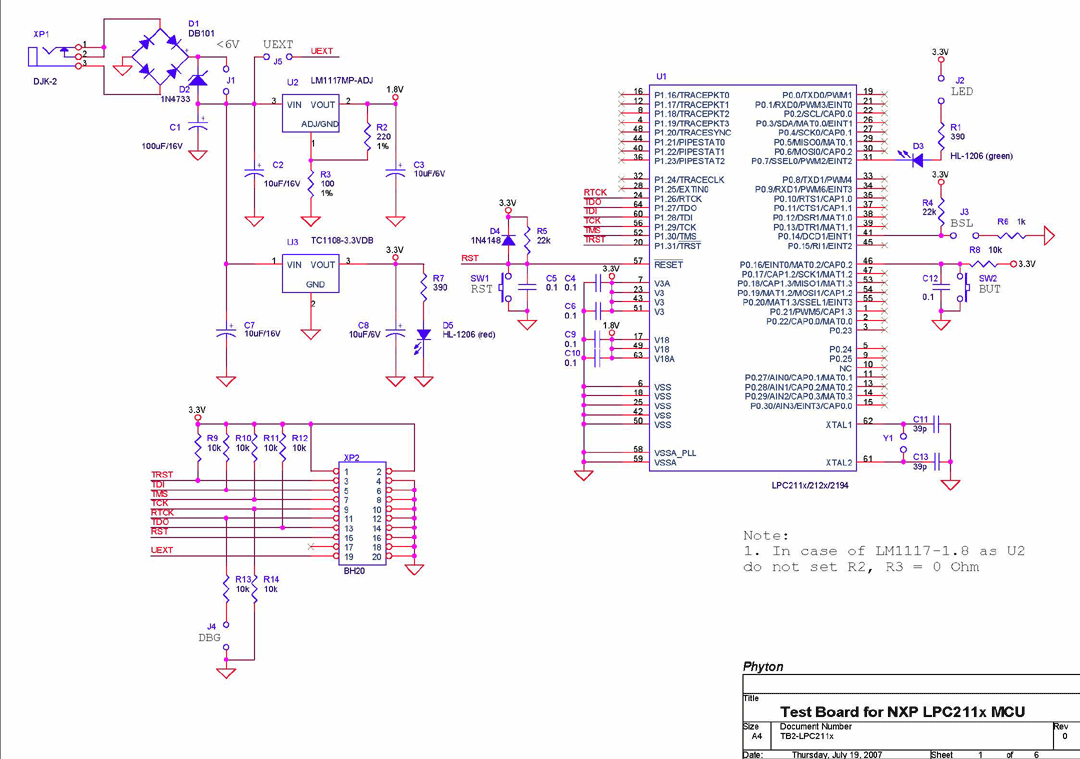

Принципиальная схема тестовой платы
Варианты написания:
TB2LPC211x, TB2 LPC211x
