Тестовая целевая плата Фитон TB2-LPC213x
TB2-LPC213x тестовая целевая плата фирмы ФИТОН для микроконтроллеров LPC213х/LPC214x.
| TB2-LPC213x Фитон | по запросу | ||
Подробное описание
Плата своем составе имеет: JTAG разъем (XP2), кварцы (Y1, Y2), стабилизатор напряжения (U2), светодиоды (D3, D4), несколько перемычек и кнопок.
Отличительные особенности:
- установленный микроконтроллер LPC213x/LPC214x: ARM7TDMI-S 16/32 бит, 256 КБайт Flash-памяти программ, 16 КБайт ОЗУ, возможность ISP/IAP, два UART, SPI, высокоскоростной интерфейс I2C, два 32-битных таймера, ШИМ-контроллер, 8-/6-канальный 10-битный АЦП, 10-битный ЦАП (LPC213x), часы реального времени, встроенная система ФАПЧ, встроенный генератор, работоспособность до 60 МГц;
- JTAG-коннектор 2x10 пин, JEM-ARM;
- одна пользовательская кнопка, перемычки;
- напряжение питания 5.0…9.0 В;
- разъем для внешнего источника питания;
- установленный регулятор напряжения на 3.3 В;
- каждый вывод микросхемы микроконтроллера соединяется с соответствующими контактами однорядного разъема, располагающейся вдоль четырех краев платы.
Тестовая плата может питаться от JEM-ARM или внешнего источника питания 5.0 – 9.0 В (не входит в комплект поставки).
Внешний источник питания подключается к плате через разъем XP1. Тестовая плата может использовать встроенный регулятор напряжения. В этом случае напряжение поступает через контакт #19 разъема JTAG XP2. Для обеспечения этого процесса надо установить перемычку J5 на плате.
Светодиод D4 индицирует наличие напряжения 3.3 В.
Основные параметры
|
Параметр |
Значение |
|
Интерфейс подключения |
JTAG |
|
Ядро базового компонента |
ARM7-TDMI |
|
Разрядность, бит |
16/32 |
|
Базовый компонент |
LPC213х / LPC214x |
|
Целевое напряжение, В |
3.3 |
|
Напряжение питания, В |
5.0 … 9.0 |
|
Источник питания |
внешний |

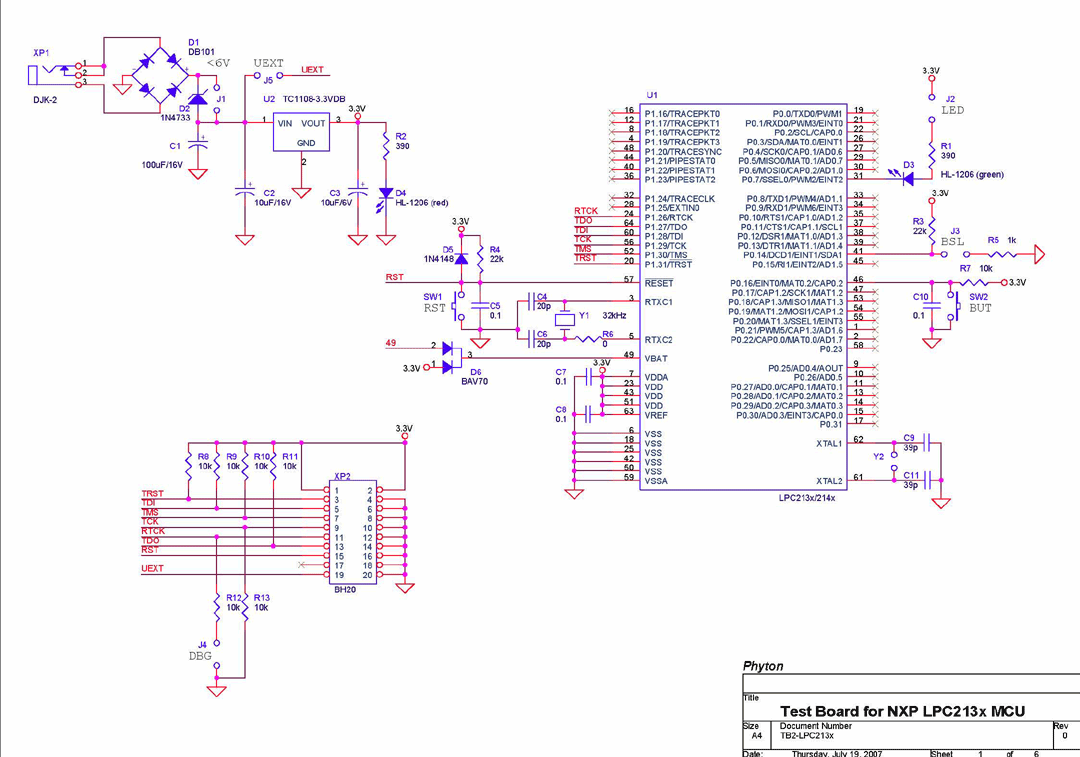

Принципиальная схема тестовой платы
Варианты написания:
TB2LPC213x, TB2 LPC213x
