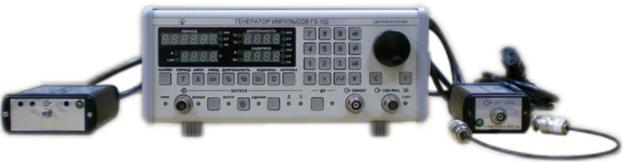

Генератор импульсов Супертехприбор Г5-102
Генератор предназначен для формирования последовательностей одиночных и парных прямоугольных импульсов с периодом повторения от 1∙10–8 до 102 с.
Генератор импульсов Г5-102 | |||
| Г5-102 | по запросу | ||
Купить Г5-102 на РадиоЛоцман.ЦеныПодробное описание
Принцип действия генератора импульсов основан на непосредственном цифровом синтезе.
Управление генератором осуществляет микроконтроллер, который также производит обработку сигналов, вывод информации, обслуживание клавиатуры и интерфейса. Прибор работает в ручном и автоматизированном (интерфейс USB 2.0) режимах и в режиме внешнего запуска.
Конструктивно генератор импульсов выполнен в корпусе «Надел-85».
Органы управления работой прибора расположены на лицевой панели. На задней панели расположено гнездо для подключения к ПЭВМ.
По устойчивости к климатическим воздействиям генератор соответствуют требованиям группы 1.1 исполнения УХЛ ГОСТ РВ 20.39.304-98, по устойчивости к механическим воздействиям - требованиям группы 1.3 ГОСТ РВ 20.39.304-98.
Технические характеристики Г5-102
|
Наименование характеристики |
Значение |
|||
|
На выходе 1 |
На выходе 2 |
На выходе 3 |
||
|
Период повторения Т |
одинарных импульсов |
10 нс … 100 с |
1 мкс … 100 с |
10 нс … 100 с |
|
парных импульсов |
20 нс … 100 с |
2 мкс … 100 с |
100 нс … 100 с |
|
|
Минимальная дискретность установки периода |
10–6 ∙Т |
|||
|
Предел допускаемой погрешности установки периода Т |
не более ± 10–6 ∙Т |
|||
|
Длительность основного |
в основном |
40 нс … 1000 с |
10 мкс … 1 с |
5 нс … 10 мкс |
|
дополнительном диапазоне |
5∙нс …40 нс |
100 нс … 1 мкс |
1 нс … 5 нс |
|
|
в режиме внешнего запуска |
10 нс … 1 с |
10 мкс … 1 с |
10 нс … 1 мкс |
|
|
при скважности |
не менее 2 |
не менее 10 |
не менее 2 |
|
|
Минимальная дискретность установки длительности импульсов |
10–9 ∙Т |
|||
|
Предел допускаемой погрешности установки длительности t |
(10–4t +0.5 нс+ tфр) |
|||
|
Временной сдвиг основного импульса |
от 0 до 10 с |
|||
|
Минимальная дискретность временных сдвигов |
1∙10–9 с |
|||
|
Предел допускаемой погрешности установки временных сдвигов |
± (10–4 D +0.5 нс+ tфр) |
|||
|
Параметры импульсов |
Длительность фронта и |
4 нс |
100 нс |
0.5 нс |
|
Амплитуда импульсов |
0.01 … 99 В |
10 … 100 В |
0.5 … 5 В |
|
|
на нагрузке |
50 ±0.5 Ом |
600 ±12 Ом |
50 ±0.5 Ом |
|
|
Погрешность установки |
в основном |
± (0.03∙А + 2 мВ) |
±0.1∙А |
± (0.05∙А + 4 мВ) |
|
в дополнительном |
± (0.05∙А+4 мВ) |
±0.15∙А |
± (0.075∙А + 6 мВ) |
|
|
на нагрузке |
50 ±0.5 Ом |
600 ±12 Ом |
50 ±0.5 Ом |
|
|
Базовое смещение на выходе «1» |
±5 В |
|||
|
Дискретность установки |
0.01 В |
|||
|
Погрешность установки на вых. «1» |
± (0.03U + 2 мВ) мВ |
|||
|
Сопротивление входа внешнего запуска |
не более 50 ±5 Ом |
|||
|
КСВН входа на частоте 50 МГц |
не более 2 |
|||
|
Масса |
4 кг |
|||
|
Габариты |
241 × 311 × 98 мм |
|||
