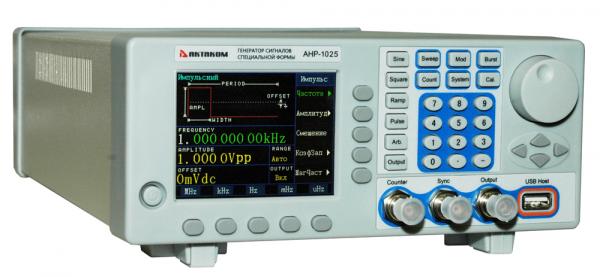

Генератор-частотомер Актаком АНР-1025
Производитель | Актаком |
Серия | АНР-10xx |
Модель | АНР-1025 |
Генератор предназначен для настройки и испытания систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной технике, приборостроении.
Цены
Подробное описание
Применяется в ремонтных и научно-исследовательских лабораториях.
Основные особенности генераторов серии АНР-10xx:
- прямой цифровой синтез
- 1 канал
- форма выходного сигнала:
- стандартных типов: синусоидальный, прямоугольный (меандр), импульсный, пилообразный, напряжение постоянного тока (DC)
- фиксированных: экспоненциальный, логарифмический, Sin (x)/x, шумовой, полусинус
- пользовательских изменякмых: ступенчатый, вспышка, трапеция...
- длина записи 3...8 К точек
- дискретизация 100 Мвыб/сек
- разрешение по амплитуде 14 бит
- энергонезависимая память 10 × 8 К сигналов
- режим свипирования
- режим выдачи пачек импульсов
- виды модуляции: амплитудная модуляция, частотная модуляция, фазовая модуляция, широтно-импульсная модуляция, частотная манипуляция
- источник модуляции: внутренний, внешний
- выходной импеданс 50 Ом, высокий
- источник синхронизации: внутренний, внешний (TTL/CMOS уровень)
- встроенный частотомер 200 МГц
- аттенюатор: 0 … 50 дБ c шагом 10 дБ
Дополнительная информация по генераторам серии АНР-10xx находится здесь.
Технические характеристики генераторов серии АНР-10xx
Параметры |
Значения |
|||
АНР-1016 |
АНР-1025 |
|||
Частотные |
Частота |
Синус |
1 мкГц … 15 МГц (Fmax) |
1 мкГц … 25 МГц (Fmax) |
Меандр |
1 мкГц … 15 МГц |
|||
Импульс, |
1 мкГц … 5 МГц |
|||
Пила |
1 мкГц … 1 МГц |
|||
Разрешение |
1 мкГц |
|||
Точность установки частоты |
± 20 ppm |
|||
Амплитудные |
Амплитуда |
DC … 10 МГц, |
0 … 10 В п-п |
|
DC … 10 МГц, |
0 … 20 В п-п |
|||
10 МГц … Fmax, |
0 … 5 В п-п |
|||
10 МГц … Fmax, |
0 … 10 В п-п |
|||
Шаг установки амплитуды |
0.1 мВ п-п |
|||
Точность установки амплитуды |
± (1%+1 мВ) (f=1 кГц, >5 мВ с.к.з.) |
|||
Неравномерность |
<1 МГц |
± 2% |
||
1 МГц ≤ f ≤ Fmax |
± 5% |
|||
Смещение |
Диапазон |
50 Ом |
± 5 В |
|
Высокий импеданс |
± 10 В |
|||
Разрешение |
1 мВ |
|||
Точность |
± (2% + 2 мВ + 0.5% диапазона) |
|||
Свипирование |
Тип |
По частоте |
Линейное, логарифмическое |
|
По амплитуде |
Линейное |
|||
Диапазон |
По частоте |
Полный |
||
По амплитуде |
0 … 10 В п-п |
|||
Шаг свипирования |
Равен разрешению |
|||
Цикл свипирования |
1 мс … 500 с |
|||
Форма несущей |
Синус, меандр, пила, произвольной формы |
|||
Направление свипирования |
Вверх, вниз |
|||
Синусоида |
Коэффициент |
В диапазоне DC … 1 МГц |
–50 дБн |
|
В диапазоне 1 МГц … 15 МГц |
–45 дБн |
|||
Негармонические |
В диапазоне DC … 1 МГц |
–70 дБн |
||
В диапазоне 1 МГц … Fmax |
–60 дБн |
|||
Фазовый шум |
–60 дБн @ 10 МГц |
|||
Общие искажения |
≤ 1% (20 Гц … 100 кГц, 20 В п-п) |
|||
Меандр |
Время нарастания/спада |
20 нс … 100 нс |
||
Скважность |
50% |
|||
Выброс |
≤ 5% |
|||
Импульс |
Время нарастания/спада |
20 нс … 100 нс |
||
Скважность |
1% … 99% |
|||
Длительность импульса |
40 нс … 2000 с |
|||
Разрешение |
10 нс |
|||
Выброс |
≤ 5% |
|||
Пила |
Линейность |
≤ 0.1% |
||
Симметрия |
0.0 … 100.0% |
|||
Произвольная |
Время нарастания |
≥ 30 нс |
||
Амплитудная |
Источник модуляции |
Внутренний, внешний |
||
Несущая |
Синус, меандр, пила, произвольный |
|||
Модулирующий сигнал |
Синус, меандр, пила, треугольник |
|||
Частота модуляции |
2 мГц … 20 кГц |
|||
Коэффициент модуляции |
0.0 … 100.0% |
|||
Частотная |
Источник модуляции |
Внутренний, внешний |
||
Несущая |
Синус, меандр, пила, произвольный |
|||
Модулирующий сигнал |
Синус, меандр, пила, треугольник |
|||
Частота модуляции |
2 мГц … 20 кГц |
|||
Девиация частоты |
1 мкГц … Fmax |
|||
Фазовая |
Источник модуляции |
Внутренний, внешний |
||
Несущая |
Синус, меандр, пила, произвольный |
|||
Модулирующий сигнал |
Синус, меандр, пила, треугольник |
|||
Частота модуляции |
2 мГц … 20 кГц |
|||
Фазовый сдвиг |
0 … 360° |
|||
Широтно- |
Источник модуляции |
Внутренний, внешний |
||
Несущая |
Импульс |
|||
Модулирующий сигнал |
Синус, меандр, пила, треугольник |
|||
Частота модуляции |
2 мГц … 20 кГц |
|||
Глубина модуляции |
0 … 99.0% |
|||
Частотная |
Источник модуляции |
Внутренний, внешний |
||
Несущая |
Синус, меандр, пила, произвольный |
|||
Модулирующий сигнал |
Меандр |
|||
Коэффициент модуляции |
2 мГц … 100 кГц |
|||
Режим выдачи |
Форма |
Синус, меандр, пила, произвольный |
||
Диапазон |
1 мкГц … Fmax |
|||
Период |
1 мкс..999.99 циклов |
|||
Начальная/конечная фаза |
0..360° |
|||
Внешнее |
Частота |
10 МГц ± 35 кГц |
||
Амплитуда |
2 В п-п … 5 В п-п |
|||
Входной импеданс |
1 кОм |
|||
Частотомер |
Частотный диапазон |
0.1 Гц … 200 МГц |
||
Амплитуда |
100 мВ п-п … 7 В п-п |
|||
Разрядность |
6 цифр |
|||
Точность |
± 20 ppm |
|||
Длительность импульса |
100 нс … 20 с |
|||
Фильтр |
ФНЧ, отключаемый |
|||
Входной импеданс |
1 МОм / 50 Ом |
|||
Уровень запуска |
–4 В … +4 В |
|||
Общие |
Интерфейсы |
USB host, USB device, RS-232 |
||
Дисплей |
TFT 3.5" (320×240) с поддержкой отображения формы |
|||
Питание |
200 … 240 В АС ±10% / 50/60 Гц |
|||
Потребляемая мощность |
< 30 В·А |
|||
Размеры |
254 × 100 × 384 мм |
|||
Вес |
2.9 кг |
|||
Комплектация |
Прибор |
Основные параметры генератора
Параметр | Значение |
---|---|
Исполнение | настольный |
Число каналов | 1 |
Максимальная частота, МГц | 25 |
Виды сигналов |
|
Модуляция |
|
Качание частоты |
|
Основные параметры частотомера (стандарта частоты, компаратора)
Параметр | Значение |
---|---|
Назначение | частотомер |
Исполнение | настольный |
Максимальная частота, МГц | 200.00 |
Варианты написания:
АНР1025, АНР 1025
