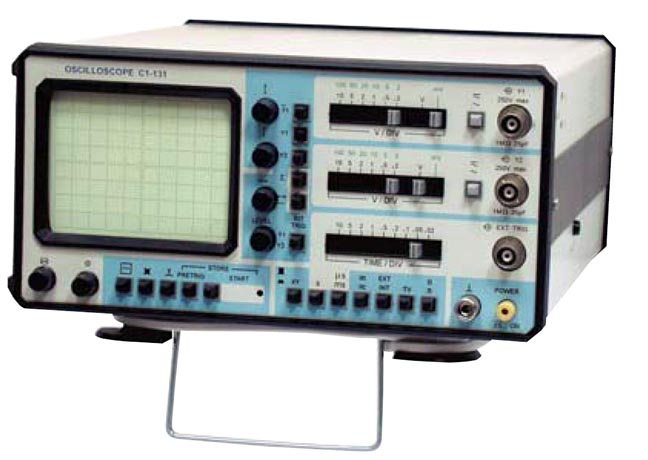

Осциллограф аналого-цифровой ВЗРИП С1-131А
| Производитель | ВЗРИП |
| Серия | С1-131 |
| Модель | С1-131А |
Универсальный аналого-цифровой осциллограф.
Подробное описание
Имеет два канала, цифровую память, режим электронного самописца. Частота дескретизации 1 МГц. В приборе предусмотрена TV-синхрорнизация.
Прибор ориентирован преимущественно на применение для ремонта и обслуживания бытовой и промышленной радиоэлектронной аппаратуры устройств автоматики и вычислительной техники с нерегулярными электрическими сигналами, но может также эффективно использоваться в учебных заведениях, радиолюбительской практике и т. п.
Технические характеристики осциллографов серии С1-131
|
Параметры |
Значения |
||||
|
С1-131 |
С1-131А |
||||
|
Канал |
Полоса пропускания |
0 … 20 МГц |
0 … 25 МГц |
||
|
Коэффициент отклонения (Коткл.) |
2 мВ/дел … 10 В/дел (шаг 1-2-5) |
||||
|
Погрешность |
В режиме |
Без делителя |
+ 4% |
||
|
С делителем 1:10 |
+ 6% |
||||
|
При |
Без делителя |
+ 6% |
|||
|
С делителем 1:10 |
+ 8% |
||||
|
Время нарастания |
17.5 нс |
||||
|
Выброс |
Без делителя |
6% |
|||
|
С делителем 1:10 |
8% |
||||
|
Входной импеданс |
1 МОм || 25 пФ |
||||
|
Задержка изображения |
Обеспечивает возможность наблюдения |
||||
|
Максимальное |
Без делителя |
80 В |
|||
|
С делителем 1:10 |
250 В |
||||
|
Режимы работы |
Канал 1, канал 1 инвертированный, канал 2, |
||||
|
Канал |
Коэффициент |
В режиме реального времен |
0.02 мкс/дел … 0.01 с/дел (шаг 1-2-5) |
||
|
При считывании из памяти |
0.02 мкс/дел … 10 с/дел (шаг 1-2-5) |
||||
|
Погрешность установки Кразв. |
+ (4 … 6)% |
||||
|
Режимы запуска развертки |
Автоколебательный и ждущий с автоматическим переключением |
||||
|
Синхронизация |
Источники синхронизации |
Канал1, канал2, ТВ-сигнал, внешний |
|||
|
Внешняя |
Частота |
10 Гц … 20 МГц |
|||
|
Уровень |
0.2 В … 10 В |
||||
|
Входной импеданс |
1 МОм || 40 пФ |
||||
|
X-Y вход |
Полоса пропускания |
20 Гц … 3 МГц |
|||
|
Коэффициент |
Диапазоны |
2 мВ/дел … 10 В/дел |
|||
|
Погрешность установки |
+ 8% |
||||
|
Аналого- |
Максимальная |
1-канальный режим |
1 МГц |
||
|
2-канальный режим |
0.5 МГц |
||||
|
Режимы |
При Кразв. > 0.1 мс/дел |
Периодический и однократный сигнал |
|||
|
При Кразв. < 0.05 мс/дел |
Только периодический сигнал |
||||
|
Предпусковая запись (при Кразв. > 0.1 мс/дел) |
50% до начала синхронизации |
||||
|
«Ленточный самописец» (при Кразв. > 0.1 мс/дел) |
Временное окно 1 … 100 с |
||||
|
Общие данные |
ЭЛТ |
8 × 10 дел. (60 × 80 мм) |
|||
|
Напряжение питания |
220 В ±10% / 50 Гц |
||||
|
Потребляемая мощность |
40 В·А |
||||
|
Габаритные размеры |
243 × 133 × 309 мм |
||||
|
Масса |
4.5 кг |
||||
Основные параметры осциллографа
| Параметр | Значение |
|---|---|
| Тип | аналого-цифровой |
| Исполнение | настольный |
| Число каналов | 2 |
| Полоса пропускания, МГц | 25 |
