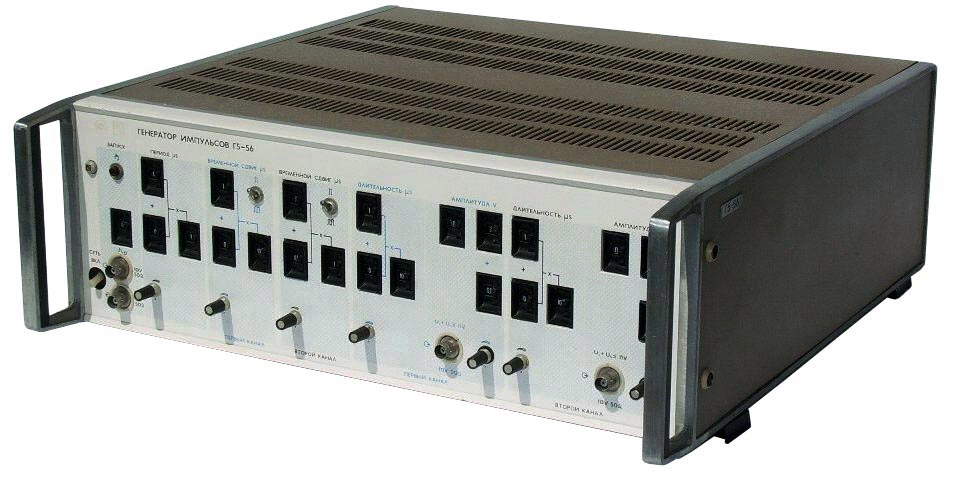

Генератор импульсов Маяк Г5-56
Генератор импульсов микросекундного диапазона Г5-56 является лабораторным измерительным прибором и представляет собой источник импульсных сигналов с широким диапазоном изменения периода повторения, длительности импульсов и временного сдвига.
Генератор Г5-56 - источник импульсных напряжений с широким диапазоном изменения периода повторения, временного сдвига, длительности и амплитуды выходных импульсов. Прибор Г5-56... | |||
| Г5-56 | 147 629 ₽ | ||
Купить Г5-56 на РадиоЛоцман.Цены
Подробное описание
Генератор предназначен для регулировки и испытания импульсной и другой радиоэлектронной аппаратуры и применяется в радиолокации, измерительной технике, электронной технике, в связи, в вычислительной технике.
Прибор имеет 2 канала, выдающих положительные или отрицательные импульсы прямоугольной формы, одиночные или парные, нормальные или опрокинутые.
Технические характеристики Г5-56
|
Параметры |
Значения |
||||||
|
Основные |
Длительность |
Диапазон |
10 нс … 1 с |
||||
|
Поддиапазоны |
Значение |
Дискретность |
|||||
|
Дополнительный |
10…100 нc |
1 нс |
|||||
|
Основные |
100 нс…1 мкс |
10 нс |
|||||
|
1…10 мкс |
100 нс |
||||||
|
10…100 мкс |
1 мкс |
||||||
|
100 мкс…1 мс |
10 мкс |
||||||
|
1…10 мс |
100 мкс |
||||||
|
10…100 мс |
1 мс |
||||||
|
100 мс…1 с |
10 мс |
||||||
|
Погрешность |
на основных поддиапазонах |
±(0.1τ + 3 нс) |
|||||
|
на дополнительном поддиапазоне |
±(0.1τ + 10 нс) |
||||||
|
где τ — установленная длительность, нс |
|||||||
|
Амплитуда |
Максимальное значение |
не менее 10 В |
|||||
|
Суммарная амплитуда в обоих каналах (UI + UII) |
не более 11 В |
||||||
|
Диапазон плавно-дискретной регулировки |
0.1 … 10 В*) |
||||||
|
Погрешность |
при амплитуде 1…10 В |
не более ±10% |
|||||
|
при амплитуде 0.1…1 В |
не более ±15% |
||||||
|
Базовое смещение на выходе |
не более ±5% |
||||||
|
*) Амплитуда менее 1 В устанавливается при подключении |
|||||||
|
Период |
Диапазон |
одиночных импульсов |
1 мкс … 1 с |
||||
|
пар импульсов |
1 мкс … 1 с |
||||||
|
Поддиапазоны |
Значение |
Дискретность |
|||||
|
100 нс…1 мкс |
10 нс |
||||||
|
1…10 мкс |
100 нс |
||||||
|
10…100 мкс |
1 мкс |
||||||
|
100 мкс…1 мс |
10 мкс |
||||||
|
1…10 мс |
100 мкс |
||||||
|
10…100 мс |
1 мс |
||||||
|
100 мс…1 с |
10 мс |
||||||
|
Погрешность установки |
не более ±10% |
||||||
|
Временной |
Диапазон |
10 нc … 1 с |
|||||
|
Поддиапазоны |
Значение |
Дискретность |
|||||
|
Дополнительный |
10…100 нc |
1 нс |
|||||
|
Основные |
100 нс…1 мкс |
10 нс |
|||||
|
1…10 мкс |
100 нс |
||||||
|
10…100 мкс |
1 мкс |
||||||
|
100 мкс…1 мс |
10 мкс |
||||||
|
1…10 мс |
100 мкс |
||||||
|
10…100 мс |
1 мс |
||||||
|
100 мс…1 с |
10 мс |
||||||
|
Погрешность |
на дополнительном поддиапазоне |
не более ±(0.1D+20 нс) |
|||||
|
на основных поддиапазонах |
не более ±(0.1D+3 нс) |
||||||
|
где D – установленный временной сдвиг, нс |
|||||||
|
Длительность фронта и среза |
не более 10 нс |
||||||
|
Выбросы на вершине и в паузе |
для амплитуд 1…10 В |
не более 5% |
|||||
|
для амплитуд 0.1…1 В |
не более 10% |
||||||
|
Время установления и восстановления |
не более 40 нс |
||||||
|
Синхроимпульс |
Полярность |
положительная |
|||||
|
Амплитуда на нагрузке 50 Ом |
5 … 10 В |
||||||
|
Длительность фронта |
не более 10 нс |
||||||
|
Начальная задержка относительно импульса внешнего запуска |
не более 250 нс |
||||||
|
Неравномерность в паузе |
не более 20% |
||||||
|
Внешние |
Виды сигналов |
однократные, |
|||||
|
Длительность |
не менее 30 нс |
||||||
|
Длительность фронта |
не более 3000 мкс |
||||||
|
Минимальная |
при длительности фронта до 1 мкс |
не более 1.0 В |
|||||
|
при длительности фронта свыше 1 мкс |
не более 2 В |
||||||
|
Допустимая амплитуда напряжения |
не более 5 В |
||||||
|
Минимальный период повторения |
не более 100 нс |
||||||
|
Минимальная скважность |
не более 2 |
||||||
|
Общие |
Нестабильность |
для периода повторения |
не более ±0.01Т |
||||
|
для длительности основных импульсов |
не более ±(0.01τ +3 нс) |
||||||
|
для временного сдвига основных импульсов |
не более ±(0.01D+3 нс) |
||||||
|
где |
|||||||
|
Напряжение питания |
~220 ±22В / 50 ±0.5 Гц |
||||||
|
Потребляемая мощность |
не более 200 В·А |
||||||
|
Время самопрогрева |
не более 15 мин |
||||||
|
Условия |
Температура окружающего воздуха |
5 … 40 °С |
|||||
|
Относительная влажность при температуре 30 °С |
до 95% |
||||||
|
Атмосферное давление |
100 ±4 кН/м2 ст.) |
||||||
|
Габаритные размеры |
488 × 170 × 480 мм |
||||||
|
Масса |
не более 20 кг |
||||||
