Милливольтметр импульсного тока В4-12

В4-12 измеряет амплитуды видеоимпульсов прямоугольной формы обеих полярностей с отсчетом значений амплитуд от линии среднего значения, а также амплитуды синусоидальных напряжений.

Подробное описание

Применяется при исследовании параметров полупроводниковых приборов, при измерениях амплитуды коротких импульсов, параметров радио- и телевизионных станций, для поверки и наладки вольтметров, импульсных генераторов, генераторов стандартных сигналов, а также при измерениях напряжений переменного тока в лабораторных, производственных и жестких условиях эксплуатации.

Конструкция входного устройства позволяет измерять импульсные напряжения с крутыми фронтами малой длительности в несогласованных цепях и коаксиальных трактах.

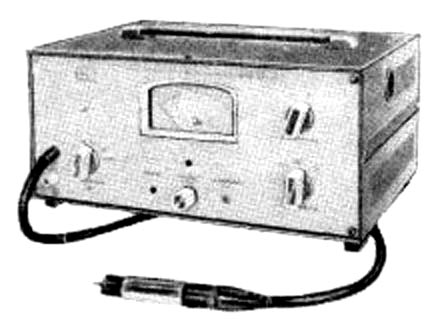

Милливольтметр импульсного тока В4-12

Технические характеристики В4-12

Параметры

Значения

Имерение амплитуды
видеоимпульсов и синусоидальных
напряжений

Без делителя

Диапазон

1 … 1000 мВ

Поддиапазоны

3 / 10 / 30 / 100 / 300 / 1000 мВ

С внешним делителем

Диапазон

1 … 100 В

Диапазон частот синусоидальных напряжений

0.5 кГц … 5 МГц

Параметры видеоимпульсов

Длительность (т)

0.1 … 300 мкс

Частота повторения

50 Гц … 100 кГц

Скважность (Q)

не менее 2

Погрешность измерения амплитуды
в процентах от конечного значения
установленного поддиапазона
видеоимпульсов

т=0.4…50 мкc и т=50…200 мкс, Q > 100

не более 4

т=0.1…0.4 мкс и т=50…300 мкc, Q < 100

не более 6

Входное сопротивление и емкость

1 МОм || 10 пФ

Питание

220 В / 50 или 400 Гц

Потребляемая мощность

20 В·А

Габаритные размеры

360 × 185 × 285 мм

Масса

10 кг

Варианты написания:

В412, В4 12
