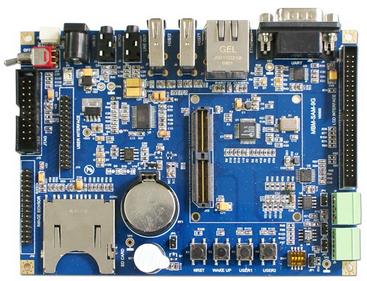

Материнская плата Embest MBM-SAM9G
MBM-SAM9G – материнская (базовая) плата для процессорных модулей серии MCB-SAM9Gxx производства Embest.
Подробное описание
Плата является высокоинтегрированным решением, содержащим всю необходимую перифериюи коммуникационный интерфейсы, включая коннектор расширения для подключения процессорных модулей. Помимо коммуникационных интерфейсов имеются отладочный интерфейс, слот карт памяти SD, резервный источник питания, коннекторы для подключения камеры, ЖК дисплея (приобретается отдельно), коннектор для организации пользовательского интерфейса, а также аудиоинтерфейс и схема питания периферии и микроконтроллера.
Отличительные особенности:
- поддержка процессорных модулей:
- MBC-SAM9G45, на базе AT91SAM9G45;
- MBC-SAM9G20, на базе AT91SAM9G20;
- MBC-SAM9M10, модуль такой же как MBC-SAM9G45, за исключением примененного микроконтроллера - AT91SAM9M10);
- MBC-SAM9263, на базе AT91SAM9263;
- периферия материнской платы:
- порт Ethernet (RJ45);
- два порта USB Host;
- порт IIS, стерео вход/выход;
- порт и драйвер RS232;
- порт и драйвер CAN шины;
- порт и драйвер RS485;
- 30-выводный коннектор с сигналами линий ввода/вывода для организации пользовательского интерфейса;
- коннектор для подключения платы ЖК дисплея;
- слот для карт памяти SD/MMC;
- интерфейс камеры;
- аудиоинтерфейс (микрофонный вход, аудиовыход);
- пользовательские кнопки;
- коннектор расширения для подключения процессорного модуля;
- установлен источник резервного питания (батарея CR2032);
- отладочный интерфейс JTAG;
- разъем для подключения внешнего источника питания, выключатель питания и индикатор;
- полная программная поддержка, исходные коды, примеры и демонстрационное ПО.
Основные параметры
Параметр | Значение |
Интерфейс подключения | USB / RS232 / RS485 / JTAG |
Ядро базового элемента | ARM926EJ-S |
Базовый компонент | AT91SAM9G45 AT91SAM9G20 AT91SAM9M10 AT91SAM9263 |
Разрядность, бит | 32 |
Вспомогательный компонент | DM9161AEP XWM8731EDS MAX682ESA MAX3232C K9F2G08U0B K4T51083QG-HC AT24C512 AT45D321D |
Целевое напряжение, В | 1.0 / 1.8 / 3.3 / 5.0 |
Напряжение питания, В | 5.0 |
Источник питания | внешний / USB |
Комплектация:
- Оценочная плата MBM-SAM9G
