Измеритель модуляции НЗиФ СК3-49

Измеритель модуляции СК3-49 предназначен для измерения параметров сигналов аппаратуры средств связи, модуляционных параметров измерительных генераторов, для настройки и контроля аппаратуры средств связи при серийном производстве и эксплуатации, для поверки и аттестации измерительных генераторов по модуляционным параметрам: погрешности установки коэффициента АМ и девиации частоты, нелинейным искажениям амплитудной и частотной модуляции.

Сравнительное тестирование аккумуляторов EVE Energy и Samsung типоразмера 18650

Подробное описание

Измеритель модуляции СК3-49 может быть использован для создания измерительных комплексов, а также для разработки, регулировки различных радиотехнических устройств в условиях лабораторий, цехов, ремонтных и поверочных органов.

Измеритель модуляции СК3-49 является комбинированным прибором и обеспечивает одновременное измерение комплекса параметров:

  • Измерение пиковых и среднеквадратических значений коэффициента амплитудной модуляцией сигналов ВЧ;
  • Измерение пиковых и среднеквадратических значений девиации частоты и индекса фазовой модуляцией сигналов ВЧ;
  • Измерение среднеквадратического значения напряжения и мощности сигналов ВЧ;
  • Измерение частоты входного ВЧ сигнала;
  • Измерение частоты огибающей сигнала модуляции;
  • Измерение коэффициента гармоник огибающей сигнала модуляции.

Основные особенности измерителей модуляции СК3-49 :

  • Широкий диапазон измеряемых параметров и малая погрешность их измерения;
  • Многофункциональность – одновременное измерение семи параметров сигнала;
  • Автоматическая настройка на все измеряемые величины – несущую частоту, входное напряжение ВЧ, автоматический выбор шкал пределов измерения, автоматическое измерение коэффициента гармоник огибающей сигнала модуляции;
  • Высокая производительность измерений – типичное время настройки составляет 1 … 2 с, а цикла измерения семи параметров – 1 с;
  • Возможность работы прибора в составе измерительной системы по каналу RS-232;
  • Применение встроенного одноплатного промышленного компьютера с ОС Windows XP Embedded;
  • Яркий, цветной ЖКИ дисплей обеспечивает одновременное отображение всех измеряемых параметров в реальном времени, имеется дополнительная возможность подключения к прибору внешнего CRT дисплея;
  • Широкий набор сервисных возможностей – усреднение результатов измерений, математическая обработка и компенсация шумов в режиме малошумящих измерений, возможность измерения мощности сигнала до 50 Вт, проведение внутренних калибровок и др.

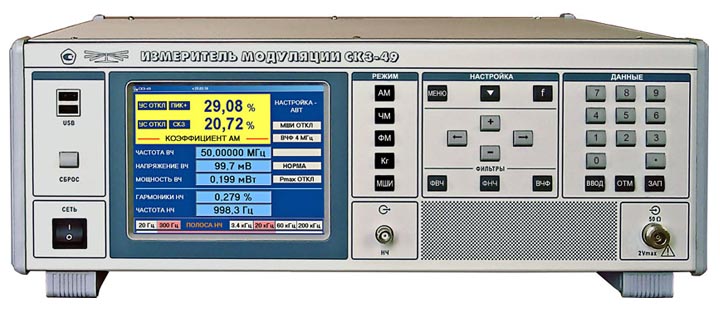

Измеритель модуляции НЗиФ СК3-49

Технические характеристики СК3-49

Параметры

Значения

Измерение
модуляционных
параметров

Диапазон несущих частот

0.1 … 2499 МГц

Диапазон модулирующих частот в режиме АМ, ЧМ

0.02 … 200 кГц

Диапазон измерения

девиации частоты

0.005 … 1000 кГц

коэффициента АМ

0.1 … 100%

индекса ФМ

1 … 100 рад

Погрешность измерения

девиации частоты

±(1 … 10)%

коэффициента АМ

±(1 … 10)%

индекса ФМ

±(2 … 5)%

Среднеквадратическое
значение шума и фона
в полосе НЧ 0.3…3.4 кГц

частотного

1·10–8∙f + 1Гц

амплитудного

0.015 %

Коэффициент гармоник,
вносимый прибором

в режиме АМ

0.2 … 0.8 %

в режиме ЧМ

0.15 … 1.5 %

Параметры измерения
напряжения входного
ВЧ сигнала

Пределы измерения напряжения
(мощности) ВЧ сигнала

0,05 … 1 В
(0.2 … 20 мВт)

Диапазон несущих частот

0.1 … 2500 МГц

Погрешность измерения

10 … 20%

Измерение напряжения
ВЧ сигнала

Диапазон напряжений

0.05 … 1 В

Диапазон несущих частот

0.1 … 2500 МГц

Погрешность измерения

±(10 … 20)%

Измерение частоты
ВЧ сигнала

Диапазон частот

0.1 … 2500 МГц

Погрешность измерения

±5·10–6∙f

Измерение частоты
НЧ сигнала

Диапазон частот

0.02 … 200 кГц

Погрешность измерения

±1·10–4∙F

Измерение коэффициента
гармоник

Диапазон измерения

0.1% … 30%

Диапазон частот

0.05 … 10 кГц

Погрешность измерения

±5%

Эксплуатационные
параметры

Потребляемая мощность

80 В∙А

Диапазон рабочих температур

+5 … +40 °С

Габаритные размеры

488 × 475 × 178 мм

Масса прибора

14 кг

Варианты написания:

СК349, СК3 49
