Измеритель модуляции НЗиФ СК3-43

Измеритель модуляции СК3-43 предназначен для измерения пикового значения девиации частоты и коэффициента амплитудной модуляции.

АМ 0,15-1000 МГц, ЧМ 4-1000 МГц
ПРИНЦИП
Россия
Измеритель СК3-43 (386)36 000 ₽
Контест
Россия
СК3-4380 237 ₽
Сравнительное тестирование аккумуляторов EVE Energy и Samsung типоразмера 18650

Подробное описание

Основные области применения: измерение девиации частоты ЧМ сигналов и КАМ АМ сигналов.

Кроме этого, может быть измерена паразитная девиация частоты, сопутствующая АМ сигналу, и коэффициент АМ, сопутствующий ЧМ сигналу.

Наличие выхода низкой частоты позволяет измерять коэффициент гармоник сигнала модуляции.

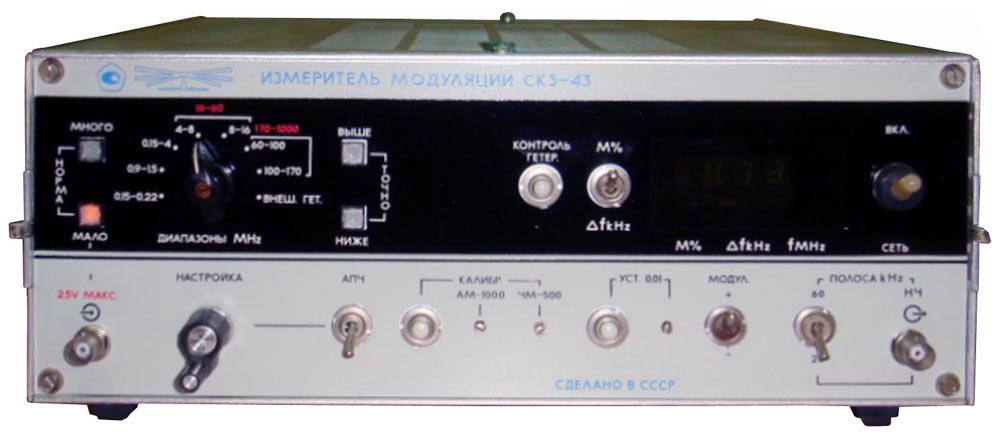

Измеритель модуляции НЗиФ СК3-43

Технические характеристики СК3-43

Параметры
Значения
Диапазон несущих
частот
в режиме измерения девиации частоты
4 … 1000 МГц
в режиме измерения амплитудной модуляции
0.15 … 500 МГц
Способ получения
несущей частоты,
в диапазонах
0.15 до 4 МГц
без преобразования
4 … 8 МГц
по первой гармонике
встроенного гетеродина
8 … 16 МГц
16…60 МГц
на гармониках
встроенного гетеродина
60 … 100 МГц
по первой гармонике
встроенного гетеродина
100 … 170 МГц
170…1000 МГц
на гармониках
встроенного гетеродина
Погрешность индикации частоты
не более ±(0.005fc+100 кГц+
+ед. счета) кГц

где

fс– несущая частота сигнала, равная fгет – 1 МГц,
fгет – частота гетеродина, отсчитанная встроенным электронно-счетным частотомером (ЭСЧ) в МГц,
ед. счета – единица счета последнего разряда ЭСЧ
Минимальный
уровень
входного сигнала
(чувствительность
прибора)
в диапазоне 0.15…4 МГц
не более 50 мВ
в диапазоне 4…250 МГц
не более 30 мВ
в диапазоне 250…500 МГц
не более 50 мВ
в диапазоне 500…1000 МГц
не более 300 мВ
Максимальный
уровень
входного сигнала
без делителя
не более 2.5 В
с внешним делителем 2.151.003
не более 10 В
Диапазон модулирующих частот
0.03 … 60 кГц
Высшая модулирующая частота в диапазоне несущих частот от 0.15 до 0.5 МГц
10 кГц
Параметры в режиме
измерения девиации
частоты
Пределы измерения девиации частоты
от 1 до 500 кГц
Измерение пикового значения девиации
«вверх» (+) и «вниз» (–)
Основная погрешность измерения девиации частоты
в диапазоне модулирующих частот 0.4… 5 кГц
не более ±(0.05∆f + ∆fш) Гц
где
∆f – измеряемая величина девиации в кГц
∆fш – среднеквадратическое значение уровня собственного фона и шума в кГц
Погрешность измерения
девиации частоты
в диапазоне модулирующих частот
0.03…0.4 кГц
не более ±(0.08∆f + ∆fш)
в диапазоне модулирующих частот
5…20 кГц
не более ±(0.08∆f + ∆fш)
в диапазоне св. 20 до 60 кГц
не более ±(0.15∆f + ∆fш)
Среднеквадратическое значение
уровня собственного фона
и шума прибора
в полосе
модулирующих
частот
0.03…20 кГц
на частотах 4…100 МГц
при уровне входного сигнала
не менее 30 мВ
не более 50 Гц
на частотах 100…250 МГц
при уровне входного сигнала
не менее 30 мВ
не более 100 Гц
на частотах 250…500 МГц
при уровне входного сигнала
не менее 50 мВ
и на частотах 500…1000 МГц
при уровне входного сигнала
не менее 300 мВ
не более 250 Гц
в полосе
модулирующих
частот
0.03…60 кГц
на частотах 4…100 МГц
при уровне входного сигнала
не менее 30 мВ
не более 150 Гц
на частотах 100…250 МГц
при уровне входного сигнала
не менее 30 мВ
не более 300 Гц
на частотах 250…500 МГц
при уровне входного сигнала
не менее 50 мВ
и на частотах 500…1000 МГц
при уровне входного сигнала
не менее 300 мВ
не более 750 Гц
Коэффициент гармоник, вносимых
прибором в сигнал модуляции
при измерении девиации частоты
в нормальных условиях в диапазоне
модулирующих частот до 5 кГц
при девиации до 30 кГц
не более 0.2%
при девиации до 100 кГц
не более 0.5%
при девиации до 150 кГц
не более 1.0%
при девиации до 500 кГц
не более 2.0%
Коэффициент перехода амплитудной модуляции в частотную модуляцию
при сигнале с коэффициентом AM до 30% при частоте модуляции не более 20 кГц
не более 10 Гц
на 1% процент модуляции
Параметры в режиме
измерения
амплитудной
модуляции
Пределы измерения коэффициента AM
1 … 100%
Измерение пикового значения коэффициента AM
«вверх» (+) и «вниз» (–)
Основная погрешность
измерения коэффициента AM
в диапазоне модулирующих
частот от 0.4 до 6 кГц
при
коэффициенте
AM
1…80%
при включенных фильтрах
20 кГц
не более ±(0.05M + 0.5)%
при включенных фильтрах
60 кГц
не более ±(0.05M + 1)%
при коэффициенте AM 80…95%
не более ±0.05M%
при коэффициенте AM 95…100%
не нормируется
где М – измеряемая величина коэффициента AM в процентах
Среднеквадратическое значение
уровня собственного фона
и шума прибора
в полосе
модулирующих
частот
0.03…20 кГц
в диапазоне частот
0.15…4 МГц
при уровне входного сигнала
не менее 50 мВ
не более 0.2%
в диапазоне частот
4…250 МГц
при уровне входного сигнала
не менее 30 мВ
не более 0.3%
в диапазоне частот
250…500 МГц
при уровне входного сигнала
не менее 50 мВ
не более 0.4%
в полосе
модулирующих
частот
0.03…60 кГц
в диапазоне частот
0.15…4 МГц
при уровне входного сигнала
не менее 50 мВ
не более 0.3%
в диапазоне частот
4…250 МГц
при уровне входного сигнала
не менее 30 мВ
не более 0.45%
в диапазоне частот
250…500 МГц
при уровне входного сигнала
не менее 50 мВ
не более 0.6%
Коэффициент гармоник огибающей
в диапазоне модулирующих частот
от 0.4 до 6 кГц
при коэффициенте AM до 30%
не более 0.5%
при коэффициенте AM до 90%
не более 1.0%
Динамический при минимальном
входном сигнале более 25 мВ
в диапазоне 0.15…4 МГц
не менее 34 дБ
в диапазоне 4…250 МГц
не менее 38 дБ
в диапазоне 250…500 МГц
не менее 34 дБ
в диапазоне 500…1000 МГц
не менее 18 дБ
Коэффициент перехода ЧМ в АМ при девиации не более 150 кГц
не более 0.02% на 1 кГц
Прочие параметры
Погрешность измерения
девиации частоты
в рабочих условиях
в диапазоне модулирующих частот
0.03…0.4 кГц
не более ±(0.15∆f + ∆fш)
в диапазоне модулирующих частот
0.4…5 кГц
не более ±(0.1∆f + ∆fш)
в диапазоне модулирующих частот
5…20 кГц
не более ±(0.15∆f + ∆fш)
в диапазоне модулирующих частот
20…60 кГц
не более ±(0.2∆f + ∆fш)
Погрешность измерения
коэффициента AM
в рабочих условиях
в диапазоне модулирующих частот
0.4…6 кГц
при включенных фильтрах 20 кГц
не более ±(0.1M + 0.5)
в диапазоне модулирующих частот
0.4…6 кГц
при включенных фильтрах 60 кГц
не более ±(0.1M + 1)
в диапазоне модулирующих частот
0.03…0.4 кГц
при включенных фильтрах 20 кГц
не более ±(0.15M + 0.5)
в диапазоне модулирующих частот
6…20 кГц
при включенных фильтрах 60 кГц
не более ±(0.15M + 1)
в диапазоне модулирующих частот
20…60 кГц
не более ±(0.2M + 1)
Промежуточная частота прибора в нормальных условиях
(1000±100) кГц
Входное сопротивление прибора при KCTV не более 5
в диапазоне частот до 1000 МГц
50 Ом
Уровень напряжения низкой частоты на гнезде  НЧ при величине
девиации до 100 кГц на нагрузке 1 кОм.
не менее 0.5 В
Уровень напряжения промежуточной частоты на гнезде ВЫХ ПЧ
на нагрузке 1 кОм и емкости не более 100 пФ
не менее 0.15 В
Время самопрогрева
15 минут
Время непрерывной работы
16 ч
Наработка на отказ
не менее 5000 ч
Срок службы
10 лет
Потребляемая мощность
не более 85 В·А
Условия эксплуатации
Напряжение сети
220±22 В / 50 Гц
220±11
или 115±5.75 В / 400 Гц
Температура окружающего воздуха
–10 … +50 °С
Относительная влажность воздуха
до 95%
при температуре до 30 °С
Габаритные размеры
не более 345 × 140 × 420 мм
Масса
не более 9.5 кг

Варианты написания:

СК343, СК3 43
