Новые серии датчиков влажности Honeywell

Honeywell

Е. Иванов
Новости электроники 2, 2007


Линейка датчиков влажности компании Honeywell пополнилась интересными новинками. Соотношение параметров и стоимости, высочайшая надежность и точность способствуют широкой популярности этих датчиков. Ниже приводится обзор всех серий датчиков влажности, отмечаются их ключевые особенности.

Компания Honeywell закрепила традиционно сильные позиции по датчикам влажности, расширив линейку серии HIH. Теперь разработчикам доступны датчики относительной влажности в корпусированных версиях и с дополнительным гидрофобным фильтром, а также датчики для SMT-монтажа.

Для измерения влажности используются датчики, основанные на различных физических принципах и выполненные по различным технологиям. Можно выделить основные четыре типа датчиков: емкостные, резистивные, на основе оксида олова и на основе оксида алюминия. Рассмотрим кратко особенности каждого типа.

Из этих представленных четырех основных типов для измерения влажности самым оптимальным по совокупности параметров является емкостной. Он обеспечивает широкий диапазон измерений, высокую надежность и низкую стоимость при использовании микроэлектронной технологии. Последняя позволяет производить емкости планарного типа тонкопленочным методом. Благодаря этому мы имеем миниатюрные габариты чувствительного элемента, возможность имплементации на кристалле специализированной интегральной схемы обработки сигнала. Технологичность и высокий выход годных кристаллов обеспечивают малую стоимость продукции данного типа. Итак, для измерения влажности емкостной метод является лучшим.

Рассмотрим теперь отличительные особенности датчиков влажности емкостного типа, которые предлагает нашему вниманию компания Honeywell. Чувствительный элемент представляет собой многослойную структуру (рисунок 1). На кремниевой подложке 1 напылена платиновая пленка 2, которая образует первый электрод конденсатора. Диэлектриком между обкладками служит термореактивный полимер 3, поверх которого выполнена вторая обкладка конденсатора – платиновая пленка с перфорацией 4, позволяющая влаге проникать к абсорбирующему слою 3 и изменять его относительную диэлектрическую проницаемость, а соответственно – и емкость С конденсатора. Верхним слоем является пленка термореактивного полимера 5, которая служит защитой от пыли и грязи. Также эта конструкция делает возможной промывку датчиков, для этой цели рекомендуется использовать изопропиловый спирт.

Читать статью в полном объеме (pdf)

Сравнительное тестирование аккумуляторов EVE Energy и Samsung типоразмера 18650

Структура чувствительного элемента

Рис. 1. Структура чувствительного элемента

Различие между сериями заключается в корпусировке и наличии гидрофобного фильтра

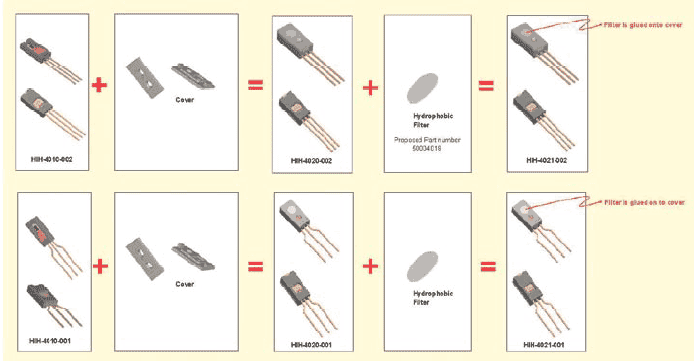

Рис. 2. Различие между сериями заключается в корпусировке и наличии гидрофобного фильтра
