Надежное функционирование промышленных исполнительных механизмов, и в частности электродвигателей, очень важно для эксплуатирующих предприятий, поскольку поломка или выход из строя таких устройств могут привести к остановке производства, потребуют затрат на ремонт оборудования и устранение последствий аварии, а в некоторых случаях даже могут стать причиной чрезвычайных происшествий. В связи с этим актуальными вопросами являются разработка и внедрение систем мониторинга состояния промышленного исполнительного оборудования. Важность таких систем возрастает еще больше в связи с общей автоматизацией производств и сокращением рабочего персонала, который мог бы контролировать как визуально, так и с помощью специального оборудования, состояние и степень износа промышленных механизмов. К тому же в некоторых случаях, например, при расположении механизмов в труднодоступных местах, доступ к такому оборудованию со стороны обслуживающего персонала может быть ограничен. Кроме того, выполнение полной диагностики оборудования возможно лишь в те редкие промежутки времени, когда оно отключено.
Перед системой автоматического мониторинга стоят три основные задачи. Во-первых, она должна зарегистрировать изменение или отклонение физических параметров относительно нормы, если таковое произошло. Во-вторых, она должна определить причину изменения, то есть произвести диагностику. И, в-третьих, она должна сделать прогноз относительно того, в каком состоянии будет находиться механизм в ближайшее время. И на основании этого, в случае выявления какого-либо отклонения, она должна либо оповестить обслуживающий персонал, если отклонение некритичное, либо при серьезной неполадке выполнить определенные действия, например, отключить механизм, и/или оповестить ремонтный персонал о необходимости скорейшего устранения проблемы. Упрощенная блок-схема общего алгоритма функционирования системы автоматического мониторинга представлена на Рисунке 1.
 |
||
| Рисунок 1. | Блок-схема алгоритма функционирования системы автоматического мониторинга промышленного оборудования. |
|
Для оценки состояния исполнительных механизмов система регистрирует несколько параметров, одним из важных среди которых является вибрация, поскольку она позволяет узнать о возникающих проблемах на ранних стадиях, тогда как резкое повышение температуры является уже свидетельством неизбежного отказа. Согласно [1], на выход электродвигателей из строя вследствие проблем с подшипниками приходится примерно 40-50% от общего числа случаев их поломки. Регистрация вибрации этих элементов электромотора во время работы позволила бы заранее предупреждать об износе механизма и необходимости скорейшей замены дефектных элементов, чтобы предотвратить более серьезные поломки двигателя, вызванные длительной эксплуатацией и несвоевременным ремонтом.
Порядок определения и оценки вибрационного состояния электрических машин приводится в международном стандарте ISO-10816. Его отечественный аналог – ГОСТ ИСО 10816-1-97 [2]. Помимо виброускорения (м/с2), стандарт в качестве измеряемой величины принимает также виброскорость (мм/с) и виброперемещение (мкм), которые можно получить путем интегрирования и двойного интегрирования виброускорения, соответственно. Как правило, при контроле широкополосной вибрации машин роторного типа в качестве оцениваемого параметра используют среднее квадратичное значение виброскорости. Для качественной оценки вибрационного состояния машин и принятия решения о необходимых мерах в стандарте описываются четыре зоны вибрационного состояния. В зону A попадают новые, недавно введенные в эксплуатацию машины. Механизмы зоны B считают пригодными для дальнейшей эксплуатации без ограничения сроков. Машины зоны C непригодны для длительной непрерывной работы. Они могут функционировать некоторый период времени, но их ремонт нужно организовать как можно быстрее. Вибрация в зоне D является довольно серьезной и может вызвать повреждение машины. Эксплуатацию такого механизма нужно прекратить в кратчайшие сроки и произвести все необходимые ремонтные работы.
Для электрических машин с вращающимися механическими частями границы зон устанавливаются в зависимости от их класса. В стандарте их описано четыре. К классу 1 относятся маломощные машины. Как правило, это серийные электрические моторы мощностью до 15 кВт. В класс 2 входят электродвигатели средней величины (мощностью от 15 до 875 кВт) без специальных фундаментов, а также жестко установленные на специальных фундаментах двигатели мощностью до 300 кВт. К классу 3 относят мощные двигатели и механизмы с вращающимися массами, установленные на массивных фундаментах, относительно жестких в направлении измерения вибрации. А в класс 4 входят мощные двигатели и механизмы с вращающимися массами, установленные на фундаменты, относительно податливые в направлении измерения вибрации. К ним можно отнести, например, турбогенераторы и газовые турбины мощностью более 10 МВт. В Таблице 1 приведены границы зон для машин этих четырех классов. Границы определяются среднеквадратическими значениями виброскорости.
| Таблица 1. | Примерные границы зон для машин различных классов |
|||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||

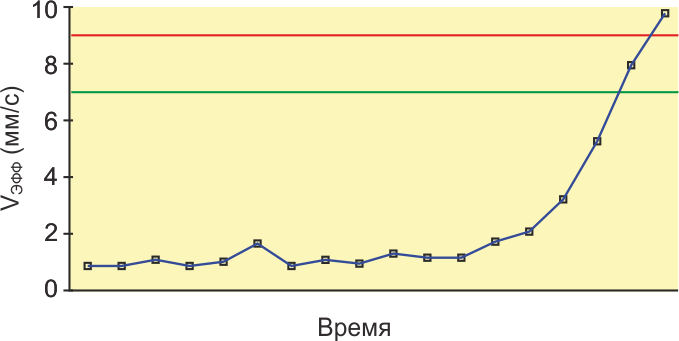

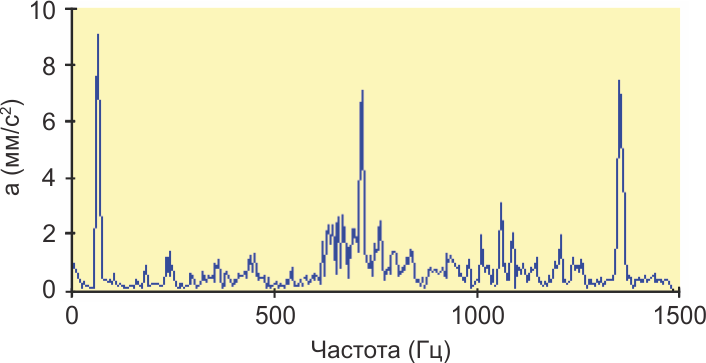

После того как будет зафиксировано превышение значения виброскорости относительно границ зон, свидетельствующее о возникновении проблемы, нужно будет проанализировать синхронизированный частотный спектр для получения дополнительных сведений о причине проблемы. Определить, стерлись ли зубья шестерни или искривился приводной вал, можно после выделения частей спектра и анализа гармоник. Графики на Рисунке 2 изображают рост виброскорости и превышение ее допустимого значения в процессе работы механизма (а), и частотный спектр при таком превышении (б).
|
||||||
| Рисунок 2. | Блок-схема алгоритма функционирования системы автоматического мониторинга промышленного оборудования. |
|||||
Простые механические проблемы, такие как слабая устойчивость опор, изогнутый приводной вал и износ подшипников скольжения, проявляются на частотах до 1 кГц. Износ зубцов на шестернях и неполадки в подшипниках качения могут наблюдаться в полосах частот до 6 кГц. Для раннего предупреждения износа таких подшипников или проблем, связанных со смазкой подшипников, специалисты предпочитают анализировать шум на частотах в диапазоне от 6 кГц до 10 кГц. Для этого требуются датчики с очень низким уровнем шума и широким диапазоном рабочих частот. Кроме того, иногда для контроля состояния элементов механического оборудования применяют метод ударного импульса и метод акустической эмиссии с использованием датчиков с резонансными частотами около 30 кГц.
До недавних пор для измерения вибрации механических элементов промышленного оборудования широко применялись пьезоэлементы. Однако в последнее время постепенно их начинают вытеснять МЭМС-акселерометры благодаря своим преимуществам, к которым можно отнести малые размеры, низкую стоимость, стабильную чувствительность, лучшую устойчивость к ударам, а также наличие встроенной электроники, позволяющей создавать интеллектуальные датчики.
Тем не менее, большинство представленных сегодня на рынке акселерометров не имеют присущих пьезодатчикам широких рабочих частотных и динамических диапазонов, как не имеют в этих диапазонах и линейных характеристик, поэтому их применение для регистрации вибраций промышленных механизмов весьма ограничено. Это ограничение стремится преодолеть компания Analog Devices, которая в апреле 2017 года вывела на рынок акселерометры ADXL356/357 и ADXL1001/1002, предназначенные для использования в системах мониторинга промышленного оборудования.
