Снабберные конденсаторы от Vishay BCcomponents устанавливаются обычно параллельно таким полупроводниковым компонентам как, транзисторы (IGBT, MOSFET), диоды, тиристоры (GTO) и др., чтобы заглушить пики высоких напряжений, возникающие при переключении этих полупроводников. Кроме того, они позволяют уменьшить общие потери при переключении, ограничить крутизну по напряжению dv/dt и току di/dt, уменьшить электромагнитные помехи, создаваемые полупроводниками и обеспечивать безопасную область работы (SOA) по нагрузке. Благодаря укороченным выводам самих конденсаторов серии MMKP386 и возможности создания минимальной длины проводников соединяющих их с полупроводниками, удается максимально минимизировать потери возникающие при переключении этих полупроводников.
Особенности конденсаторов серии MMKP386
- Диапазон рабочих температур -55° C…+85° C
- Огнестойкий пластиковый корпус (UL 94 V-0)
- Герметизация эпоксидной смолой (UL 94 V-0)
- Тип диэлектрика с малым тангенсом потерь: полипропилен (MKP)
- Очень надежные облуженные контакты
- Сверхнизкая индуктивность
- Точность по емкости: 10 % (стандарт) или 5 % (под заказ)
- Расстояние между центрами отверстий выводов 27.5 мм
- Диапазон номиналов емкостей от 0.1 мкФ до 4.7 мкФ, согласно E24
- Соответствие стандарту IEC 60384-17
- RoHs совместимость
- Возможность вертикального и горизонтального крепления (см. рис.1 внизу)

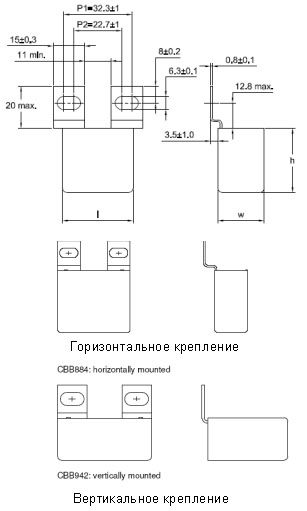

рис.1 Различные варианты крепления снабберных конденсаторов серии MMKP386
Электрические характеристики снабберных конденсаторов серии MMKP386
табл.1
| Параметр | Значение | ||||||||
| 630 В | 850 В | 1000 В | 1250 В | 1400 В | 1600 В | 2000 В | 2500 В | ||
| Диапазон емкостей | 0.33-4.7 мкФ | 0.22-2.7 мкФ | 0.33-1.8 мкФ | 0.15-0.82 мкФ | 0.1-0.68 мкФ | 0.1-0.56 мкФ | 0.1-0.47 мкФ | 0.1-0.27 мкФ | |
| Максимальное рабочее DC напряжение | 630 В | 850 В | 1000 В | 1250 В | 1400 В | 1600 В | 2000 В | 2500 В | |
| Максимальное рабочее AC напряжение | 220 В | 300 В | 350 В | 425 В | 500 В | 550 В | 700 В | 900 В | |
| Тангенс угла потерь при 1 кГц при 10 кГц при 100 кГц |
≤ 0.47 мкФ | 0.56 мкФ ≤ С ≤ 1.0 мкФ | C > 1.0 мкФ | ||||||
| < 5 x 10-4 < 10 x 10-4 |
< 5 x 10-4 < 10 x 10-4 |
< 10 x 10-4 < 20 x 10-4 |
|||||||
| < 12 x 10-4 | < 25 x 10-4 | ||||||||
| Сопротивление между терминалами при 500 В; 1минута | > 5000 МОм | ||||||||
| Сопротивление между терминалами и корпусом; 500 В; 1 минута | > 30000 МОм | ||||||||
| Выдерживаемое напряжение (DC) (ток выключения 10 mA); время нарастания 100 В/сек | 1000 В; 1мин. | 1360 В; 1мин. | 1600 В; 1мин. | 2000 В; 1мин. | 2240 В; 1мин. | 2560 В; 1мин. | 3200 В; 1мин. | 4000 В; 1мин. | |
| Выдерживаемое напряжение (DC) между терминалами и корпусом (DC) | 2840 В; 1минута | ||||||||
| Максимальное dV/dt (В/мксек) дя конденсаторов с габаритными размерами: w x h x l = 22.0 x 30.5 x 33.5 мм w x h x l = 22.0 x 38.0 x 44.0 мм w x h x l = 30.0 x 46.0 x 44.0 мм |
630 В 250 100 75 |
850 В 650 350 260 |
1000 В 1000 500 350 |
1250 В 1500 750 550 |
1400 В 2000 900 650 |
1600 В |
2000 В 2500 1000 750 |
2500 В 5500 2000 1500 |
|
| Эквивалентное последовательное сопротивление (ESR) при 100 кГц | 6 мОм | ||||||||
| Эквивалентная последовательная индуктивность (ESL) | 15 нГн (типично) | ||||||||
| Диапазон рабочих температур | -55°C…+85°C | ||||||||
| Возможные номиналы емкостей (мкФ) | 0.1, 0.12, 0.15, 0.18, 0.22, 0.27, 0.33, 0.39, 0.47, 0.56, 0.68, 0.82, 1.0, 1.2, 1.5, 1.8, 2.2, 2.7, 3.3, 3.9, 4.7 | ||||||||
Код для заказа снабберных конденсаторов серии MMKP386
2222 386 XX YY Z
Расшифровка кода:
386 - серия MMKP386
XX – см. двузначный код по таблице 2
табл.2
| Тип крепления | Точность по емкости | 630В | 850В | 1000В | 1250В | 1400В | 1600В | 2000В | 2500В |
| Горизонтальное | ±10% | 20 | 00 | 30 | 80 | 40 | 50 | 60 | 70 |
| Вертикальное | ±10% | 22 | 02 | 32 | 82 | 42 | 52 | 62 | 72 |
| Горизонтальное | ±5% | 21 | 01 | 31 | 81 | 41 | 51 | 61 | 71 |
| Вертикальное | ±5% | 23 | 03 | 33 | 83 | 43 | 53 | 63 | 73 |
YY - емкость
Z – степень емкости
Например: 100 нФ = 104
Применение
Типичным применением снабберных конденсаторов являются: источники бесперебойного питания (UPS), инверторы, сварочное оборудование, электроприводы, ветрогенераторы и др.
Потенциальными заказчиками снабберных конденсаторов могут быть такие производители силовой электроники как: SSD Drives, ABB, Siemens, GE, MGE, Emerson, Magnetek, Vectron и др.

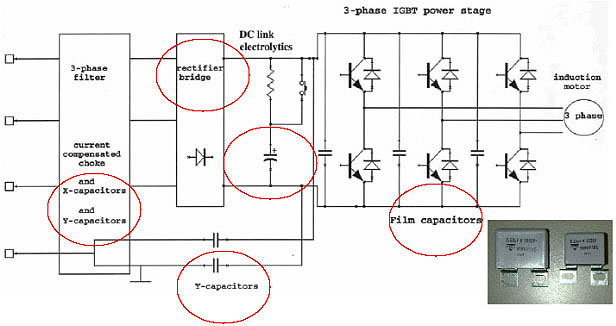

На рис. 2 красным цветом обведены компоненты (диодный мост, электролитические и супрессорные конденсаторы, а также снабберные конденсаторы серии MMKP386, включенные паралельно транзисторным полумостам), которые может предложить использовать Vishay собственного производства в схеме управления трехфазным электродвигателем.
