Среди устройств, предназначенных для дистанционного управления и контроля, устройства, использующие инфракрасное (ИК) излучение, занимают давнее и почетное место.
Например, первые пульты дистанционного управления на инфракрасных лучах появились в 1974 году благодаря фирмам Grundig и Magnavox, которые выпустили первый телевизор, оснащенный таким управлением. Датчики, использующие ИК-излучение, широко используются в автоматике.
Основным преимуществом устройств управления на ИК-лучах является их низкая чувствительность к электромагнитным помехам, а также то, что эти устройства сами не создают помех другим электронным устройствам. Как правило, ИК дистанционное управление ограничивается жилым или производственным помещением, а излучатель и приемник ИК-излучения должны находиться в прямой видимости и быть направленными друг на друга.
Эти свойства определяют основную сферу применения рассматриваемых устройств – дистанционное управление бытовыми приборами и устройствами автоматики на небольших расстояниях, а также там, где требуется бесконтактное обнаружение пересечения линии прямолинейного распространения излучения.
Даже на заре своего возникновения устройства на ИК-лучах были весьма просты в разработке и применении, в настоящее же время при использовании современной электронной базы такие устройства стали еще проще и надежнее. Как нетрудно заметить, даже мобильные телефоны и смартфоны оснащаются ИК-портом для связи и управления бытовой техникой по ИК-каналу, несмотря на широкое применение беспроводных технологий, таких как Bluetooth и Wi-Fi.
Компания Мастер Кит предлагает несколько модулей, работающих с использованием ИК-излучения, предназначенных для применения в проектах DIY.
Рассмотрим три устройства разной степени сложности и назначения. Для удобства основные характеристики всех устройств сведены в таблицу, расположенную в конце обзора.

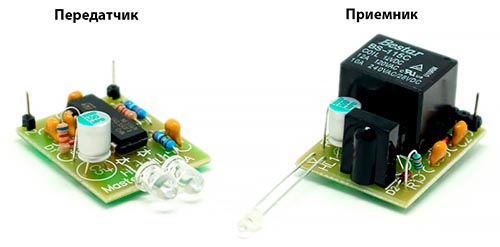

- Инфракрасный барьер BM083 предназначен для применения в качестве датчика охранных систем, при спортивных соревнованиях в качестве фотофиниша, а также для дистанционного управления устройствами автоматики на расстоянии до 50 метров.
Устройство состоит из двух модулей – передатчика и приемника. Передатчик собран на сдвоенном интегральном таймере NE556 и формирует прямоугольные импульсы с заполнением частотой 36 кГц. Таймер имеет достаточно мощный токовый выход для того, чтобы непосредственно управлять подключенными к нему инфракрасными светодиодами.
Одиночным аналогом NE556 является знаменитый интегральный таймер NE555, который вот уже много десятков лет верой и правдой служит целой армии радиолюбителей для разработки электронных устройств. Изучить таймер на примерах 20 электронных схем, разработанных на основе этого таймера, можно с помощью набора-конструктора NR04 «Классика схемотехники» из серии Азбука электронщика. При сборке схем даже не потребуется паяльник; все они собираются на беспаечной макетной плате.
Излученный сигнал принимается приемником, основой которого является специализированная микросхема, детектируется пиковым детектором и поступает на усилитель тока на транзисторе, к которому подключено реле, позволяющее коммутировать ток до 10 А.
Инфракрасный барьер, несмотря на простоту, является достаточно чувствительным устройством, и позволяет работать как на «просвет», так и на «отражение» и требует изготовления бленд для передатчика и приемника, устраняющих влияние переотраженных сигналов.
Пример применения инфракрасного барьера совместно с набором NR05 «Цифровая лаборатория» из уже упомянутой серии Азбука электронщика можно посмотреть здесь.

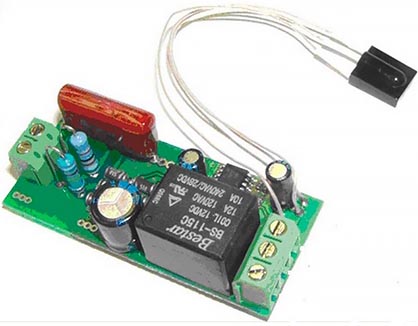

- BM8049M – это выключатель освещения с управлением от любого пульта дистанционного управления на инфракрасных лучах.
Модуль позволяет управлять освещением или другими электроприборами, используя любую кнопку пульта ДУ.
Как правило, на каждом пульте ДУ есть редко используемые или вовсе неиспользуемые кнопки. Применив этот выключатель, вы сможете включать и выключать люстру, вентилятор и т.п. с того же пульта ДУ, с которого вы управляете телевизором или музыкальным центром.
При подаче питания модуль в течение 10 секунд «ждет» получения сигнала, соответствующего выбранной кнопке пульта, и по истечению этого времени «запоминает» нажатую кнопку. После этого для срабатывания реле модуля достаточно один раз нажать эту кнопку, при повторном нажатии реле выключится. Таким образом, реализуется режим управления типа «триггер». Модуль остается запрограммированным даже при отключении его питания.
Следует отметить, что модуль «помнит» свое последнее состояние при отключении питания.
В устройстве предусмотрен режим автоматического отключения нагрузки примерно через 12 часов после ее включения на случай, если нагрузку забыли выключить.
Реле модуля может коммутировать мощность до 1500 Вт.

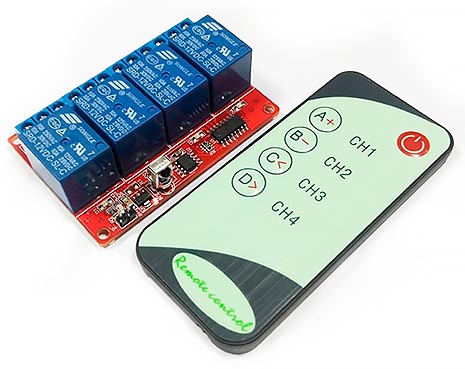

- Комплект беспроводного управления по ИК-каналу BM8052 имеет собственный пульт ДУ с четырьмя кнопками и 4 канала управления по 2000 Вт каждый.
Каждый из четырех каналов дистанционного управления работает в режиме «кнопка», т.е. реле канала замкнуто, пока нажата соответствующая кнопка на пульте ДУ.

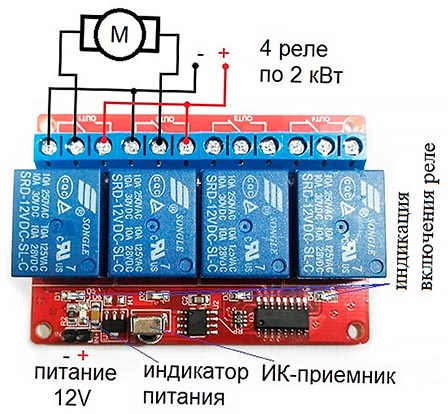

С помощью модуля можно организовать реверсивное управление двумя коллекторными электродвигателями, поскольку каждое реле имеет один нормально замкнутый (NC) и один нормально разомкнутый (NO) контакты с общим проводом.
Для удобства использования каждый канал оснащен светодиодом, индицирующим включение реле.
Пульт комплекта питается от элемента CR2032.
Управление нагрузкой с большей мощностью для всех рассмотренных устройств можно осуществить с помощью модулей расширения:
Модули с инфракрасным управлением
| Артикул | Название | Напряжение питания |
Число каналов управления |
Максимальная мощность нагрузки одного канала, Вт |
Примеры применения |
| BM083 | Инфракрасный барьер |
12 В постоянный | 1 | 2000 | Охранные устройства; спортивные соревнования; робототехника; устройства автоматики |
| BM8049M | Выключатель освещения |
12 В постоянный; 220 В переменный |
1 | 1500 | Управление освещением, вентиляцией, отоплением |
| BM8052 | Комплект беспроводного управления |
12 В постоянный | 4 | 2000 | Реверсивное управление коллекторными двигателями; 4-канальное управление бытовыми приборами |
