9-кнальный цифровой регистратор DX-TL4509E японской компании Mitsubishi Electric может выполнять одновременную цифровую запись видео с 9 телекамер в формате JPEG2000 с разрешением до 720×576 пикс и скоростью до 100 изобр./с на встроенный жесткий диск. Этот регистратор имеет 1 аудиоканал, гибко настраиваемый детектор движения для каждого видеоканала, а также блок тревожных входов и выходов. Выборочная архивация видео может производиться на встроенный в DX-TL4509E CD/DVD-RW или записывающее устройство, подключаемое к нему через USB порт. Для увеличения продолжительности хранения качественного видео цифровой регистратор может работать с внешними накопителями на жестких дисках общим объемом до 7 Тб.

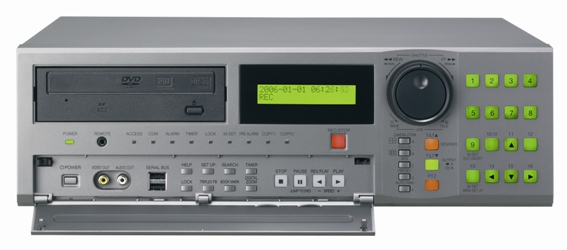

Конструкторы Mitsubishi оснастили цифровой регистратор 9 BNC-видеовходами с возможностью организации сквозных каналов, через которые видеоизображение с каждой из телекамер можно вывести на отдельный монитор или устройство видеозаписи. Через видеовыходы Video A (BNC или Y/C) и Video B к DX-TL4509E можно подключить два монитора, а через порт RS-232C – персональный компьютер. В отличие от многих аналогов, этот регистратор можно настраивать несколькими способами: с помощью клавиш передней панели, с выносной клавиатуры, по сети или с локального ПК, а также с помощью «мыши», подключаемой к порту USB. При этом для вывода меню настройки на монитор используется выход Video A.
Как подключить цифровой регистратор к сетевой или локальной системе видеонаблюдения
Благодаря сетевому порту 10BaseT/100BaseTX Ethernet, регистратор DX-TL4509E подключается непосредственно к LAN/WAN сетям, а через встроенный веб-сервер позволяет просматривать «живое» и записанное видео с любого подключенного к сети компьютера в окне стандартного веб-браузера. Удаленная настройка, архивирование и управление регистратором может осуществляться с ПК, на который установлено дополнительно поставляемое ПО.
Управление через цифровой регистратор купольными телекамерами
Сигналы телеметрии регистратор передает на купольные телекамеры через интерфейс RS-232C, а управление панорамированием, наклоном и фокусом телекамер можно осуществлять с помощью мыши или клавиш передней панели. При этом через цифровой регистратор можно не только изменить направление обзора и коэффициент увеличения купольных телекамер, но также программировать их предустановки и автопанорамирование. При наращивании системы видеонаблюдения к DX-TL4509E можно подключить через последовательный интерфейс контроллер телеметрии. В этом случае осуществляется каскадное объединение нескольких регистраторов, а с контроллера, подключенного к главному регистратору, можно управлять телекамерами, подключенными ко всем DX-TL4509E в системе.
Несколько вариантов расширения дискового пространства регистратора
В настоящее время цифровой регистратор Mitsubishi серии DX-TL4509E поставляется в двух комплектациях: модель DX-TL4509EZ без жестких дисков и DX-TL4509E/400 с одним жестким диском емкостью 400 Гб. При необходимости каждый регистратор позволяет установить до двух жестких дисков общей емкостью до 1 Тб. Кроме того, через порт USB цифровой регистратор допускает подключить каскад из 7 внешних дисковых накопителей DX-ZD5E общей емкостью до 7 Тб, которые поставляются отдельно. Каждый такой накопитель рассчитан на установку до 2 жестких дисков общей емкостью до 1 Тб.
Настраиваемый детектор движения для каждого видеоканала
В случае использования обычных телекамер этот цифровой регистратор может обнаружить движение в кадре с помощью встроенного детектора движения, настраиваемого индивидуально для каждого видеоканала. Детектор имеет полный набор настроек, позволяющих четко фиксировать движение в зонах видеонаблюдения и минимизировать число ложных срабатываний. Для этого на кадре, условно поделенном на 22 (Г) × 23 (В) клетки, оператор системы видеонаблюдения может сформировать область детекции и задать для каждого канала один из 5 уровней чувствительности, а также выбрать минимальное количество пикселей изображения, при изменении которых будет генерироваться сигнал тревоги и запись видео по каналу с движением.
Подключение внешних охранных датчиков
При необходимости цифровой регистратор позволяет подключить до 9 охранных датчиков к 9-ти тревожным входам, а через 9 тревожных выходов может управлять внешними устройствами (световыми и звуковыми оповещателями, или исполнительными устройствами СКУД). В случае поступления тревожного сигнала с одного из датчиков или срабатывания встроенного детектора движения, цифровой регистратор Mitsubishi переходит в режим тревожной записи. При этом параметры записи можно настроить индивидуально для каждого видеоканала, также как и ее продолжительность, которая может составлять от 2 с до 60 мин. (запись тревожных кадров можно прервать нажатием специальной кнопки). В отличие от многих аналогов различных производителей, все многоканальные цифровые регистраторы компании Mitsubishi поддерживают режим Long PreAlarm (LPA), в котором на выделенный сектор встроенного диска записываются все предтревожные фрагменты видео продолжительностью от 1 с до 1 ч.
Мониторинг работоспособности и уведомление оператора о событиях
В процессе работы каждый цифровой регистратор этой серии осуществляет самодиагностику и мониторинг событий, информацию о которых DX-TL4509E может высылать на указанный в настройках адрес электронной почты или IP-адрес подключенного к сети компьютера. Благодаря этому оператор системы видеонаблюдения будет своевременно уведомлен о таких событиях, как:
- Заполнение дискового пространства регистратора
- Перегрев DX-TL4509E или отключение кулера
- Автоперезагрузка регистратора при сбоях в сети электропитания
- Начало записи видео с телекамер
- Начало видеозаписи по тревоге
- Поступление сигнала тревоги с охранных датчиков.
Защита цифрового регистратора от несанкционированного доступа по сети
Для ограничения доступа к DX-TL4509E по сети каждый оператор должен зарегистрироваться. Процедура регистрации включает выбор из меню операций, которые разрешено осуществлять данному пользователю (просмотр только «живого» видео, просмотр архива, доступ к «скрытым» телекамерам, изменение пароля или конфигурирование регистратора).
Основные технические характеристики на цифровой регистратор серии DX-TL4509E
|
Параметры |
Значения |
|
Число каналов |
9 |
|
Стандарт сжатия |
JPEG2000 |
|
Разрешение |
720×288 пикс. (поле) |
|
Скорость записи регистратора |
100 п/с |
|
Скорость воспроизведения |
800 п/с |
|
Видеовходы |
9×BNC |
|
Видеовыходы |
Монитор А: 1×BNC, 1×S-Video, 1×RCA |
|
Аудиосжатие |
PCM |
|
Аудиовход |
1×RCA |
|
Аудиовыход |
Передняя панель: 1×RCA |
|
Устройства записи |
|
|
Внутренние диски (макс.) |
До 1 Тб, 2×HDD (SATA) |
|
Встроенные жесткие диски |
DX-TL4509E: нет |
|
Дополнительные диски |
До 7 Тб – внешние HDD, устанавливаемые в USB-устройства DX-ZD5UE |
|
Устройства архивации |
Встроенное устройство CD/DVD-R/RW |
|
Деление экрана |
4, 9 |
|
Режим «скрытые камеры» |
есть |
|
Вывод тревог на экран |
есть |
|
Установка скорости записи |
Индивидуально для каждого канала |
|
Запись по тревоге |
2 с, 5 с, 10 с, 15 с, 30 с, 45 с, 1 мин., 2 мин., 5 мин., 10 мин., 20 мин., 30 мин., |
|
Запись до тревоги |
От 1 с до 1 часа (LPA) |
|
Реакция на потерю питания |
Автоматический запуск после восстановления питания |
|
Зеркальная запись |
есть |
|
Поиск |
По дате и времени |
|
Детектор движения |
Зона детектирования 22×23, 5 уровней чувствительности, две маски – день и ночь |
|
Тревожные входы/выходы |
9/9 |
|
Интерфейсы |
RS-232C |
|
Габариты регистратора |
425×353×128 мм |
|
Комплект поставки |
Шнур питания, |
