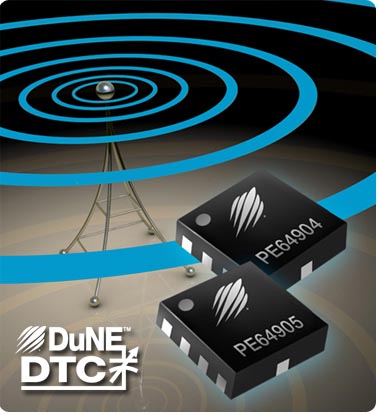

Микросхемы PE64904/PE64905 фирмы Peregrine позволяют преобразовать функционал систем радиочастотного диапазона, предоставляя возможность перестройки емкости конденсаторов в диапазоне приложений от массивов аналоговых фильтров до схем согласования импедансов. Приборы DTC (Digitally Tunable Capacitor – конденсаторы с цифровой настройкой) обладают отличной линейностью и низким уровнем нелинейных искажений. Приборы различаются только типом внешнего интерфейса.

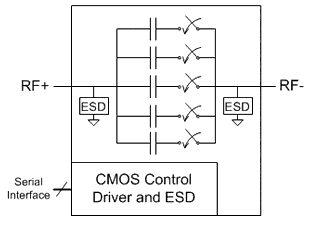

Функциональная схема PE64904/PE64905
Основные особенности микросхем
- Диапазон емкостей в последовательной конфигурации устанавливается в диапазоне 0.7…4.6 пФ (диапазон перестройки 6.6:1) с шагом 122 фФ
- Диапазон емкостей в параллельной конфигурации устанавливается в диапазоне 1.12…5.18 пФ (диапазон перестройки 4.6:1) с шагом 131 фФ
- Высокий уровень проходящей мощности (более +38 дБм на нагрузке 50 Ом)
- Широкий диапазон напряжений питания (2.3…3.6 В) и низкий ток потребления (типовое значение 160 мкА при напряжении питания 2.6 В)
- Интерфейс SPI (PE64904), I2C (PE64905)
- Исключительная устойчивость всех выводов к электростатическому разряду (2 кВ для модели человеческого тела)
Применение:
- Перестраиваемые фильтры
- Перестраиваемые антенны
- RFID
- Перестраиваемые схемы согласования
- Фазовращатели
- Беспроводные коммуникации
Основные технические характеристики
Прибор
|
PE64904
|
PE64905
|
|
Интерфейс
|
SPI
|
I2C
|
|
Диапазон рабочих частот
|
100 … 3000 МГц
|
||
Минимальная емкость
|
Посл.
|
0.70 пФ
|
|
Парал.
|
1.12 пФ
|
||
Максимальная емкость
|
Посл.
|
4.60 пФ
|
|
Парал.
|
5.18 пФ
|
||
Диапазон перестройки
|
Посл.
|
6.6:1
|
|
Парал.
|
4.6:1
|
||
Эквивалентное последовательное
сопротивление |
00000
|
1.40 Ом
|
|
11111
|
1.33 Ом
|
||
Добротность (парал., 1 ГГц)
|
Cmin
|
35
|
|
Cmax
|
25
|
||
Диапазон напряжений питания
|
2.3…3.63 В
|
||
Корпус
|
10L 2x2 QFN
|
