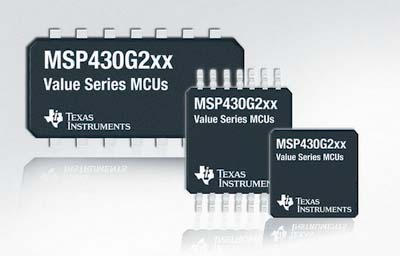

Семейство 8-разрядных микроконтроллеров MSP430G2xx2 - это масштабируемое решение, добавившее в портфолио Value Line компании Texas Instruments 64 устройства, которые предоставляют различные конфигурации встроенной памяти (до 8 КБайт Flash) и корпусного исполнения.
Блок схема микроконтроллеров MSP430G2xx2
Основные общие характеристики семейства MSP430G2xx2:
- 16-битная RISC архитектура, рабочая частота до 16 МГц;
- встроенный осциллятор с очень низким потреблением;
- сверхнизкое энергопотребление, пять энергосберегающих режимов работы;
- сохраняют работоспособность в диапазоне 1.8 В – 3.6 В;
- встроенная Flash-память объемом до 8 КБайт, RAM – до 256 Байт;
- линии ввода/вывода для реализации емкостного сенсорного интерфейса, не требуется дополнительных внешних узлов и компонентов для реализации сенсорной клавиатуры;
- оптимизированная эффективность режимов работы, оптимизированная периферия, включая 10-битный АЦП, UART, компаратор и последовательные коммуникационные интерфейсы;
- поддержка режимов внутрисхемного программирования, поддержка отладочного интерфейса Spy-By-Wire.
Состав и характеристики семейства MSP430G2xx2
Серия MSP430G21x2
| Микроконтроллер | SRAM, Байт |
Линии ввода/вывода |
Датчик температуры |
Компаратор | АЦП | Рабочая частота, МГц |
Корпус |
| Flash-память 1 КБайт, 16-разрядный таймер, сторожевой таймер, схема сброса при понижении напряжения питания, интерфейсы SPI/I2C, 10-битный АЦП |
|||||||
| MSP430G2102 | 256 | 10 | - | - | - | 16 | TSSOP, PDIP, QFN |
| MSP430G2112 | - | да | - | ||||
| MSP430G2132 | да | - | 8 каналов |
||||
| MSP430G2152 | да | да | 8 каналов |
||||
Серия MSP430G22x2
| Микроконтроллер | SRAM, Байт |
Линии ввода/вывода |
Датчик температуры |
Компаратор | АЦП | Рабочая частота, МГц |
Корпус |
| Flash-память 2 КБайт, 16-разрядный таймер, сторожевой таймер, схема сброса при понижении напряжения питания, интерфейсы SPI/I2C, 10-битный АЦП |
|||||||
| MSP430G2202 | 256 | 10 | - | - | - | 16 | TSSOP, PDIP, QFN |
| MSP430G2212 | - | да | - | ||||
| MSP430G2232 | да | - | 8 каналов |
||||
| MSP430G2252 | да | да | 8 каналов |
||||
Серия MSP430G23x2
| Микроконтроллер | SRAM, Байт |
Линии ввода/вывода |
Датчик температуры |
Компаратор | АЦП | Рабочая частота, МГц |
Корпус |
| Flash-память 4 КБайт, 16-разрядный таймер, сторожевой таймер, схема сброса при понижении напряжения питания, интерфейсы SPI/I2C, 10-битный АЦП |
|||||||
| MSP430G2302 | 256 | 10 | - | - | - | 16 | TSSOP, PDIP, QFN |
| MSP430G2312 | - | да | - | ||||
| MSP430G2332 | да | - | 8 каналов |
||||
| MSP430G2352 | да | да | 8 каналов |
||||
Серия MSP430G24x2
| Микроконтроллер | SRAM, Байт |
Линии ввода/вывода |
Датчик температуры |
Компаратор | АЦП | Рабочая частота, МГц |
Корпус |
| Flash-память 8 КБайт, 16-разрядный таймер, сторожевой таймер, схема сброса при понижении напряжения питания, интерфейсы SPI/I2C, 10-битный АЦП |
|||||||
| MSP430G2402 | 256 | 10 | - | 16 | TSSOP, PDIP, QFN | ||
| MSP430G2412 | - | да | |||||
| MSP430G2432 | да | 8 каналов |
|||||
| MSP430G2452 | да | да | 8 каналов |
||||
К особенностям микроконтроллеров относится наличие встроенного контроллера сенсорного интерфейса, который позволяет, без использования дополнительных внешних компонентов, подключать к линиям ввода/вывода емкостную сенсорную клавиатуру. Таким образом, проектировщики получают дополнительные преимущества:
- не требуется внешних узлов и компонентов для получения генерации;
- возможно прямое подключение;
- не требуется внешнего мультиплексора для получения множества кнопок;
- гистерезис 0.7 В – проверенная работоспособность.

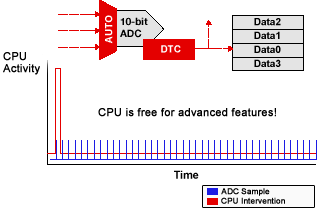

Интегрированная интеллектуальная периферия – АЦП + контроллер передачи данных
Модуль АЦП микроконтроллеров снабжен контроллером передачи данных (DTC), который позволяет проводить преобразования без участия CPU, поэтому в активном режиме микроконтроллер может находиться меньшее время, что ведет к снижению энергопотребления.
Преимущества, предоставляемые встроенным контроллером передачи данных:
- CPU находится значительно меньшее время в активном режиме;
- ресурсы центрального процессора могут использоваться для других задач;
- упрощается программный код;
- интеллектуальное и автономное управление;
- детерминированное поведение.
Дополнительно, введение контроллера передачи данных позволяет значительно упростить программный код для организации работы АЦП.
Энергопотребление микроконтроллеров MSP430G2xx2 значительно меньше, в сравнении с типичными 8-разрядными устройствами:
- 0.1 мкА в режиме RAM retention;
- 0.4 мкА в режиме ожидания (Standby Mode);
- 0.7 мкА при сохранении работоспособности часов реального времени;
- сверхбыстрый выход на рабочий режим < 1 мкс.
Основное применение микроконтроллеров:
- бытовая электроника,
- персональные медицинские устройства и устройства для фитнеса,
- интеллектуальные сенсоры и датчики,
- сенсорные интерфейсы и клавиатуры,
- системы безопасности и охраны,
- системы освещения.
