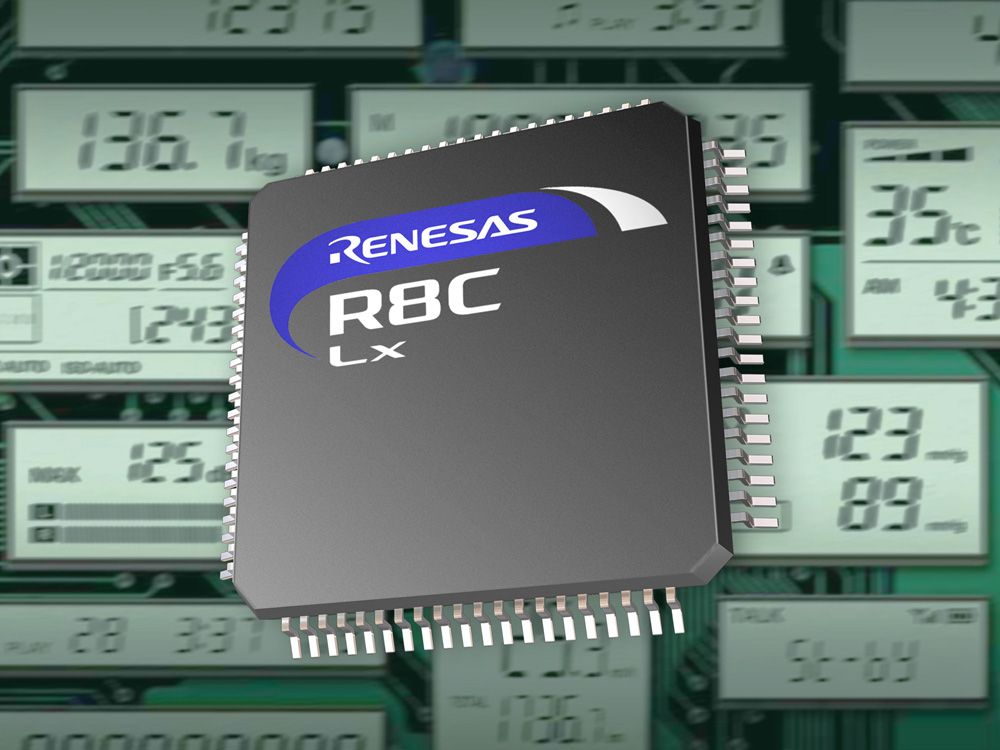

Микроконтроллеры группы R8C/LA3A производства компании Renesas выполнены на базе высокопроизводительного 16-битного ядра R8C, имеют в своем составе богатую периферию, наряду со встроенным контроллером сегментного ЖК дисплея (11 сегментов в статическом режиме) и предназначены для применения в системах с батарейным питанием. Максимальная рабочая частота – 20 МГц.
Основные характеристики:
- ядро R8C;
- вдвое меньше энергопотребление в активном режиме и режиме ожидания в сравнении с предшествующими микроконтроллерами;
- встроенные функции, способствующие снижению потребления конечной системы:
- работоспособность Flash-памяти (запись/стирание) при напряжении питания 1.8 В;
- часы реального времени с календарем и функцией автоматической коррекции;
- рабочая частота:
- 8 МГц при напряжении питания 1.8 В;
- 20 МГц при напряжении питания 2.7 В;
- встроенная Flash-память данных 2 КБайт с функцией фоновой работы;
- до 3.5 КБайт RAM;
- два 8-битных многофункциональных таймера с предделителем;
- один 16-битный таймер с входами захвата и выходами сравнения;
- 8-битный таймер реального времени с функцией сравнения;
- одноканальный последовательный синхронный интерфейс/UART;
- одноканальный модуль последовательного коммуникационного интерфейса/I2C;
- 5-канальный 10-битный АЦП;
- встроенный температурный сенсор;
- компаратор;
- встроенный контроллер ЖК дисплея с интегрированным регулятором напряжения;
- несколько режимов пониженного потребления и интеллектуального управления питанием;
- схема определения остановки тактовой частоты;
- сторожевой таймер;
- схема сброса при подаче питания;
- до 26 линий ввода/вывода (включая порты для управления драйверами светодиодов);
- 13 выводов внешних прерываний;
- корпус: 32-выводный LQFP.
Блок-схема микроконтроллеров R8C/LA3A
Состав группы R8C/LA3A
| Микроконтроллер | Flash, Кбайт |
RAM, КБайт |
Рабочая частота / напряжение питания, В |
Корпус 32-выводный |
| R5F2LA32ADFP | 8 + 2 | 2 | 20 МГц / 2.7 – 5.5 8 МГц / 1.8 – 5.5 |
LQFP |
| R5F2LA32ANFP | ||||
| R5F2LA34ADFP | 16 + 2 | |||
| R5F2LA34ANFP | ||||
| R5F2LA36ADFP | 32 + 2 | |||
| R5F2LA36ANFP | ||||
| R5F2LA38ADFP | 64 + 2 | 3.5 | ||
| R5F2LA38ANFP |
