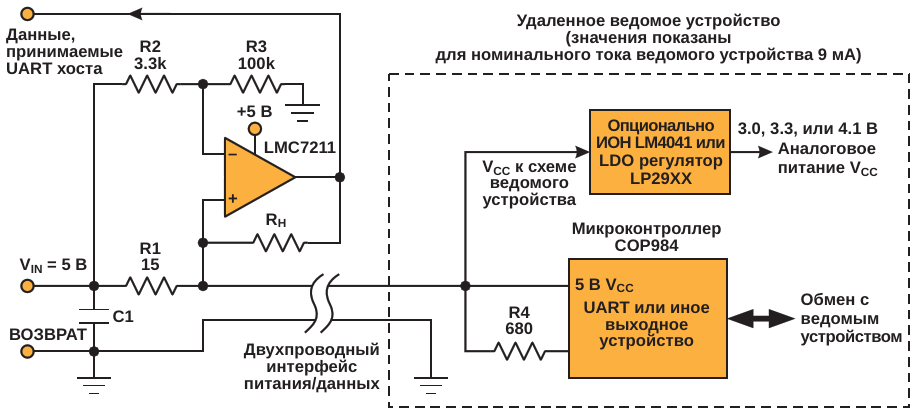

Работа этой схемы восстановления основана на модуляции тока от удаленного устройства обратно к хосту. Здесь один компаратор измеряет величину тока, проходящего через токоизмерительный резистор
