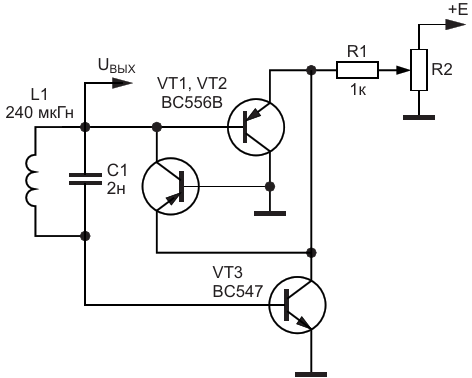

LC-генератор с эмиттерной связью с повышенной стабильностью частоты генерации и амплитуды выходного сигнала

Авторы	Михаил Шустов - Томск
Основной документ	Статья «LC-генераторы с эмиттерной связью»
Описание	Рисунок 3
Формат / Размер файла	PDF / 11 Кб
Язык документа	русский

Другие материалы из основного документа

Статья «LC-генераторы с эмиттерной связью»

Рисунок 1. Типовая схема LC-генератора с эмиттерной связью в различных вариантах графического представления
Рисунок 2. Зависимость свойств LC-генератора с эмиттерной связью, Рисунок 1б, от напряжения питания
Рисунок 3. LC-генератор с эмиттерной связью с повышенной стабильностью частоты генерации и амплитуды выходного сигнала
Рисунок 4. Зависимость свойств LC-генератора с эмиттерной связью, Рисунок 3 от напряжения питания
Рисунок 5. Вариант выполнения LC-генератора с эмиттерной связью
Рисунок 6. LC-генераторы с эмиттерной связью и использованием токового зеркала. Подключение эмиттеров транзисторов токового зеркала к источнику питания: а) совместное; б) раздельное
